饼图

简介

功能介绍

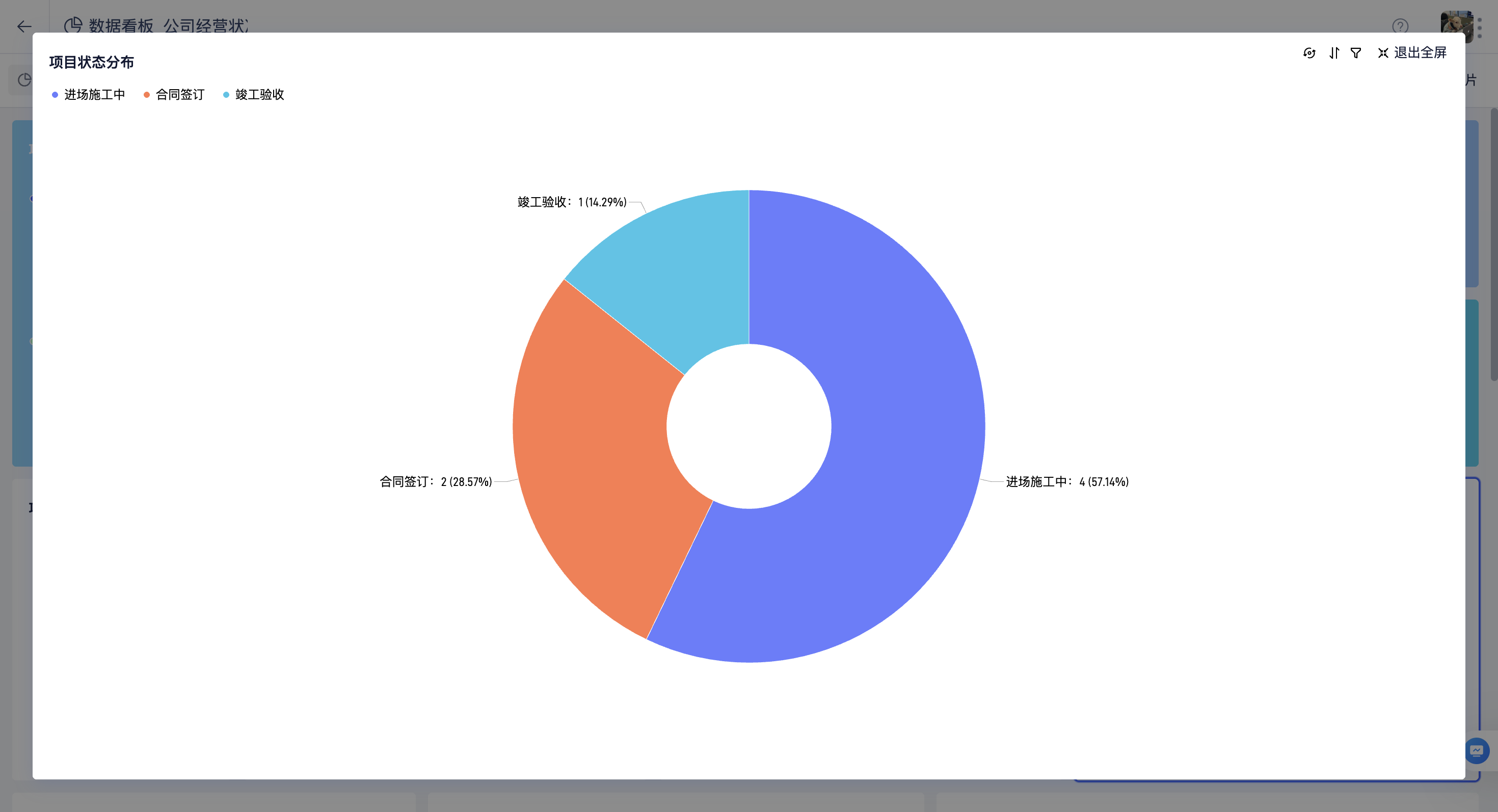

饼图将数值大小以扇形块的形式展示，能直观体现每个数值相对于总数值的占比大小。

使用场景

当需要展示部分占总体的比例关系时，可使用 饼图 清晰展示各部分占比。例如：按项目状态查看分布情况。

设置说明

• 图表：选择 饼图。

• 数据来源：选择 项目信息。
• 数据权限：选择 使用成员对数据源的权限，成员仅可查看其权限范围内的数据。
• 图层：默认选择 饼图。
• 维度：选择 项目阶段。
• 指标：选择 项目编号，汇总方式设置为 计数。
• 过滤条件：未设置过滤规则。

功能详情

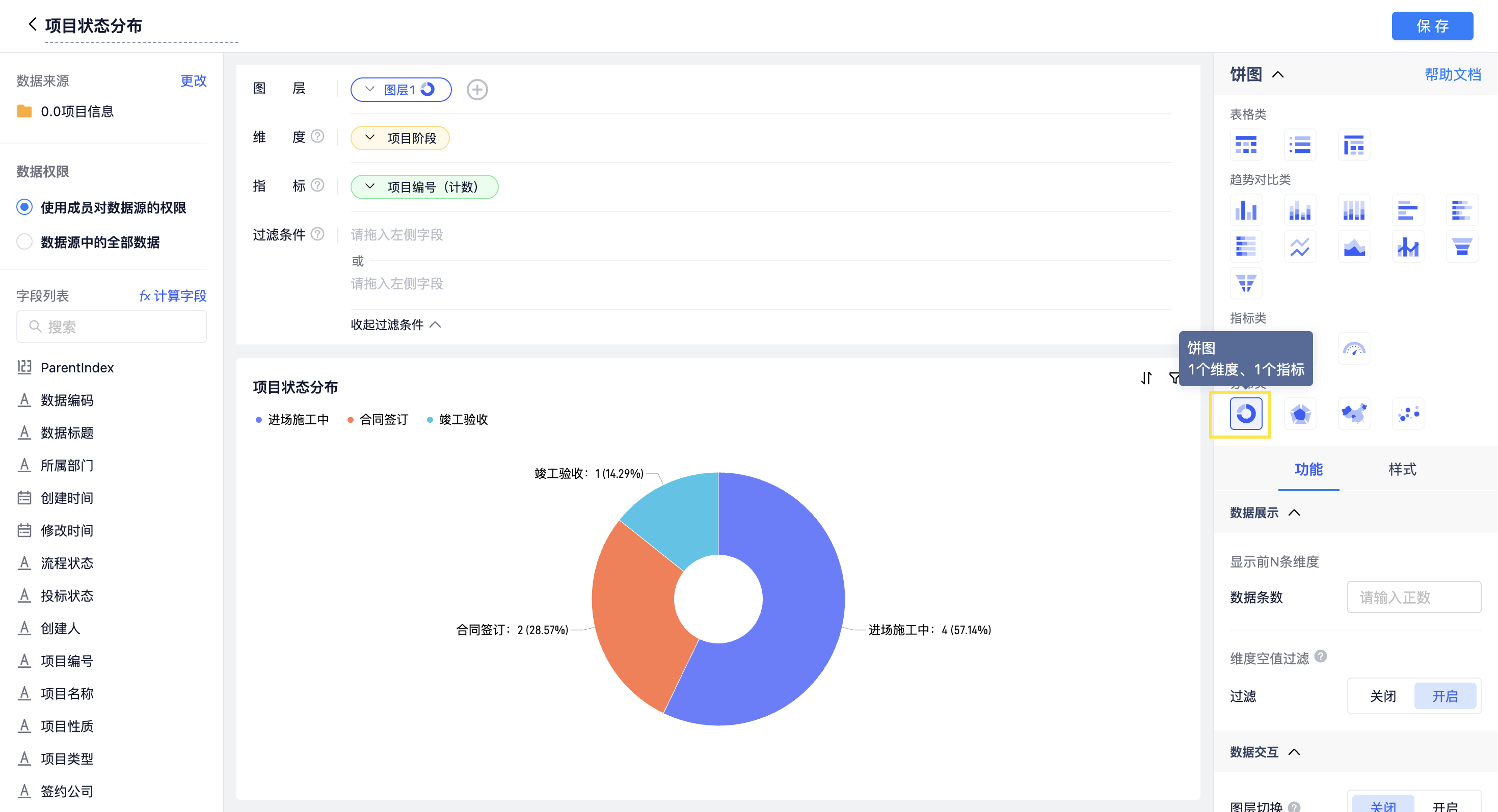

图表选择

• 饼图

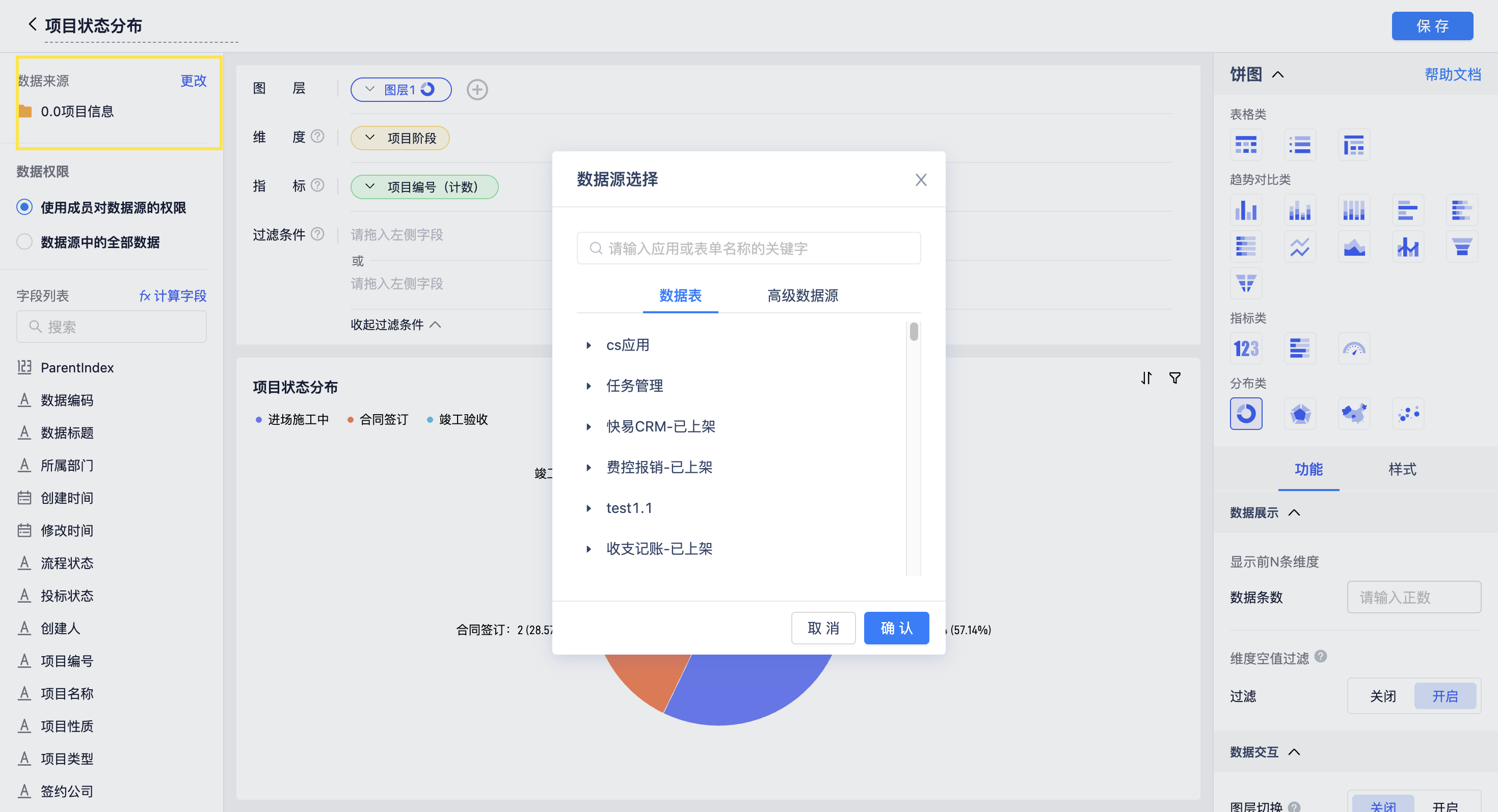

数据来源

可视化展现的数据对象，支持以下类型： - 数据表单 - 高级数据源

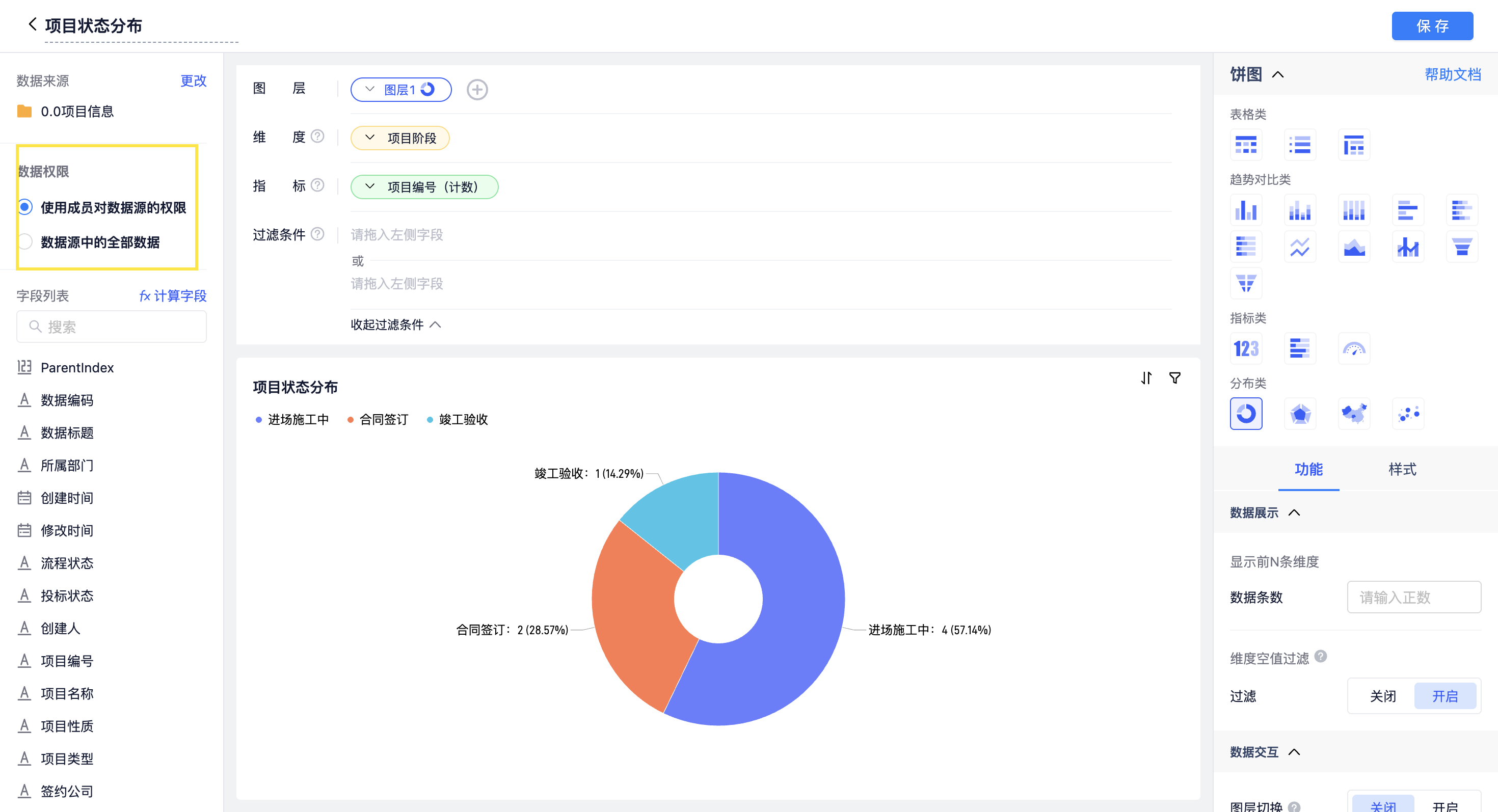

数据权限

控制成员查看数据的范围： - 使用成员对数据源的权限：图表仅统计该成员拥有权限的数据 - 数据源中的全部数据：图表统计数据源全部记录

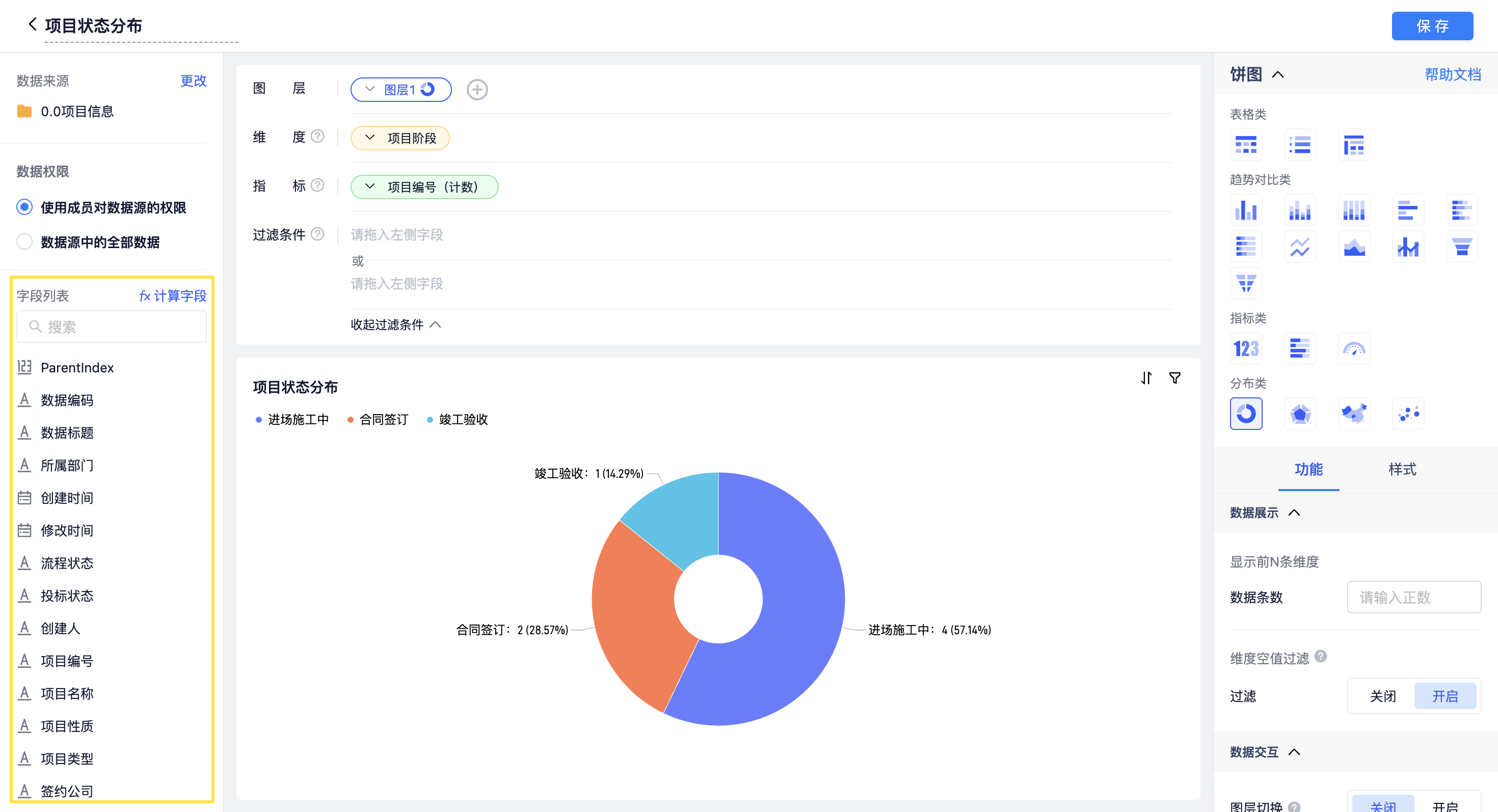

字段列表

可将 字段列表 中字段拖拽至以下区域： - 字段列表：包含数据来源表的全部字段 - 计算字段：通过对现有字段二次计算生成新字段

💡 提示
明细表、地图、指标图 不支持点击图层下钻功能。

图层

支持为单个图表设置多个图层。点击图层特定区域可下钻数据查看更细粒度分析。

维度与指标

• 维度：数据分析的角度。例如：以 项目阶段 为维度，将 项目编号 作为指标统计数量。
• 指标：需统计的数据，按维度分组汇总：
• 汇总方式：根据字段类型自动选择计算方式
• 数值格式设置：支持千分位、百分比、小数位数等格式
• 结果筛选器：仅展示符合条件的结果

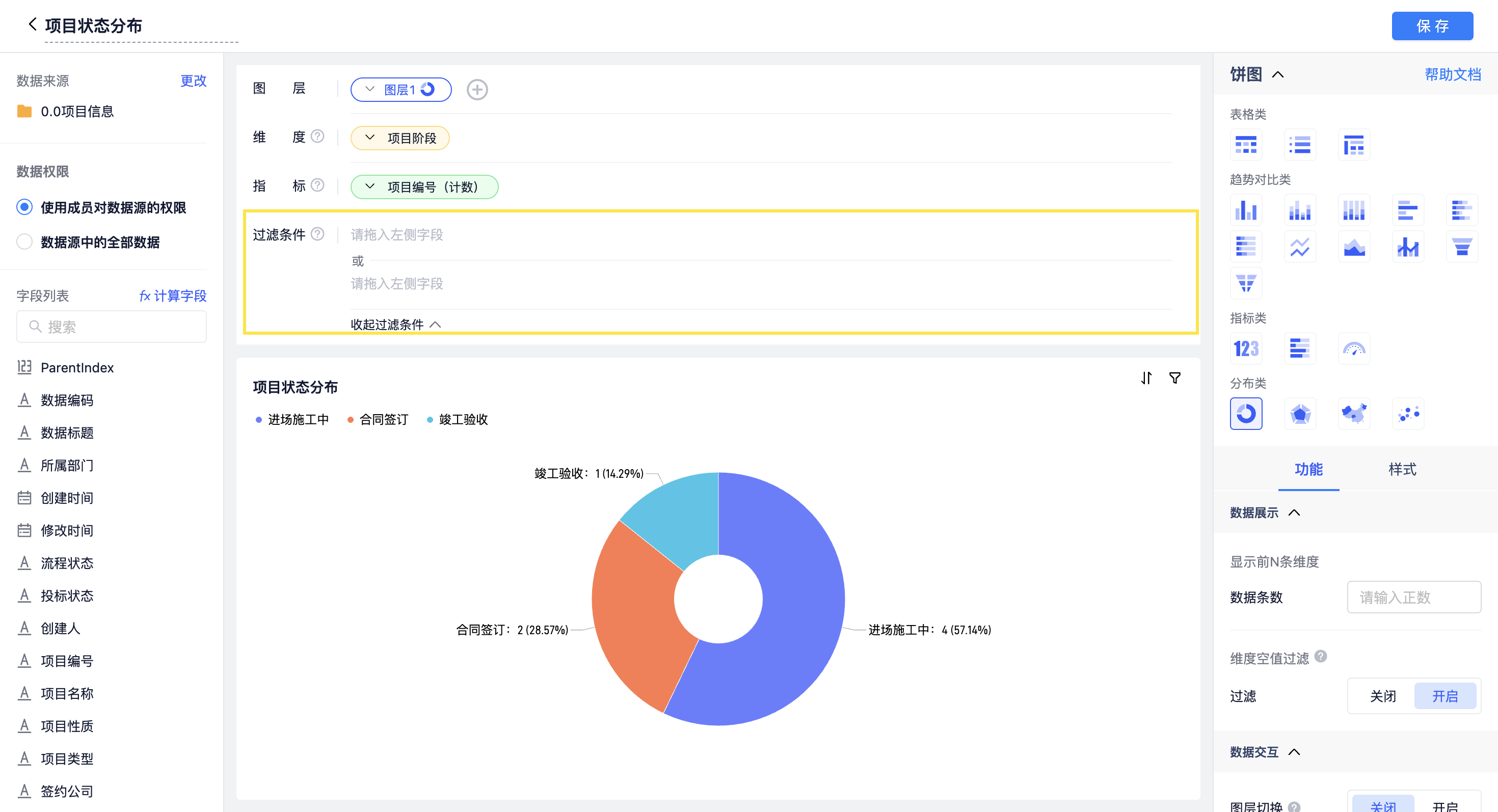

过滤条件

设置后仅展示满足条件的数据，最多支持 20 个字段。

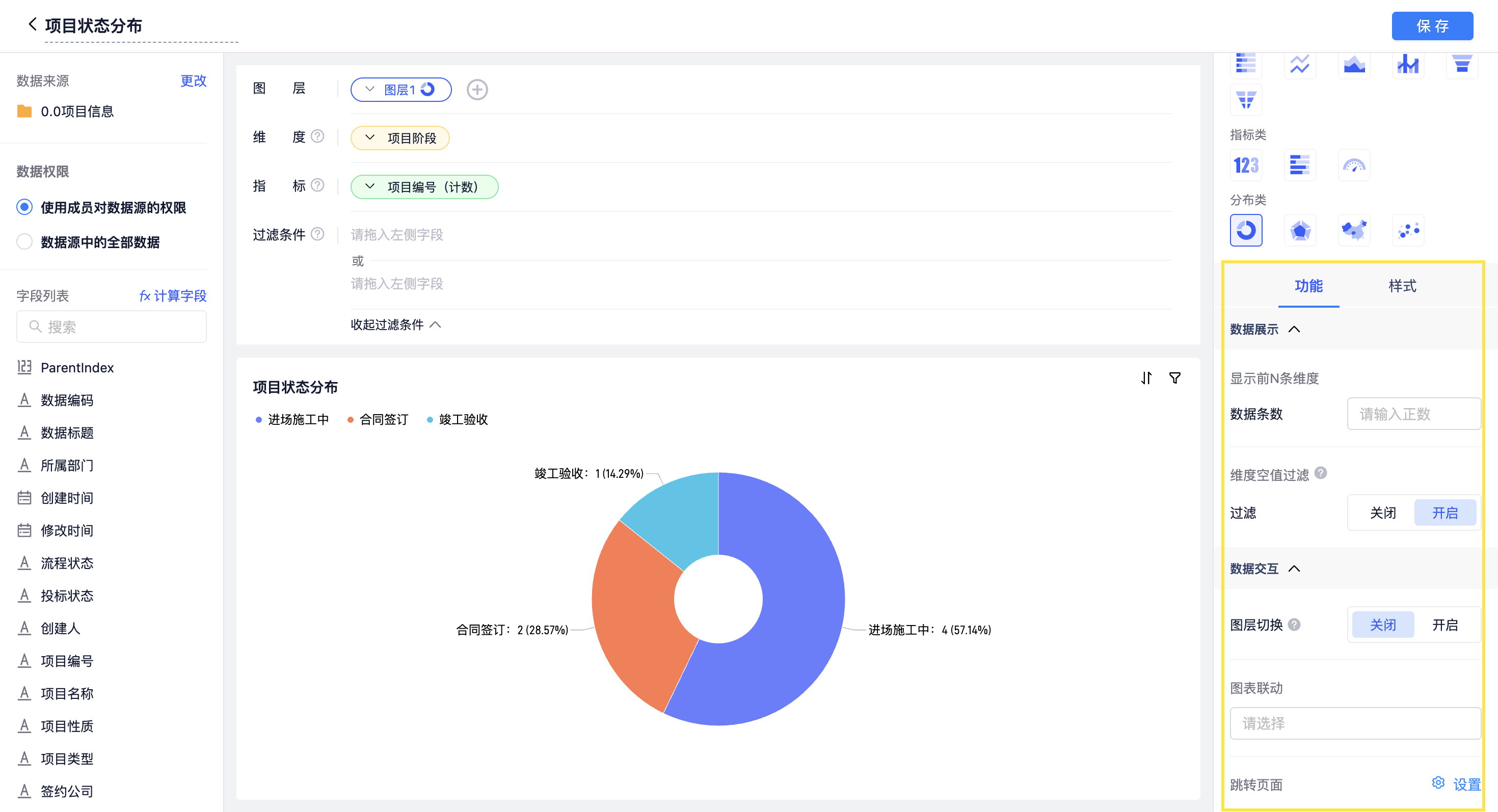

功能

• 维度空值过滤：默认过滤维度值为空的记录
• 显示前 n 条维度：限制维度值最大显示数量，超出部分归为 其他
• 图层切换：开启时，直接点击下方相应的图层可完整展示下一图层内容
• 图表联动：当两个及以上图表组件具有相同 数据来源 时，点击某一图表数据会触发关联图表同步更新

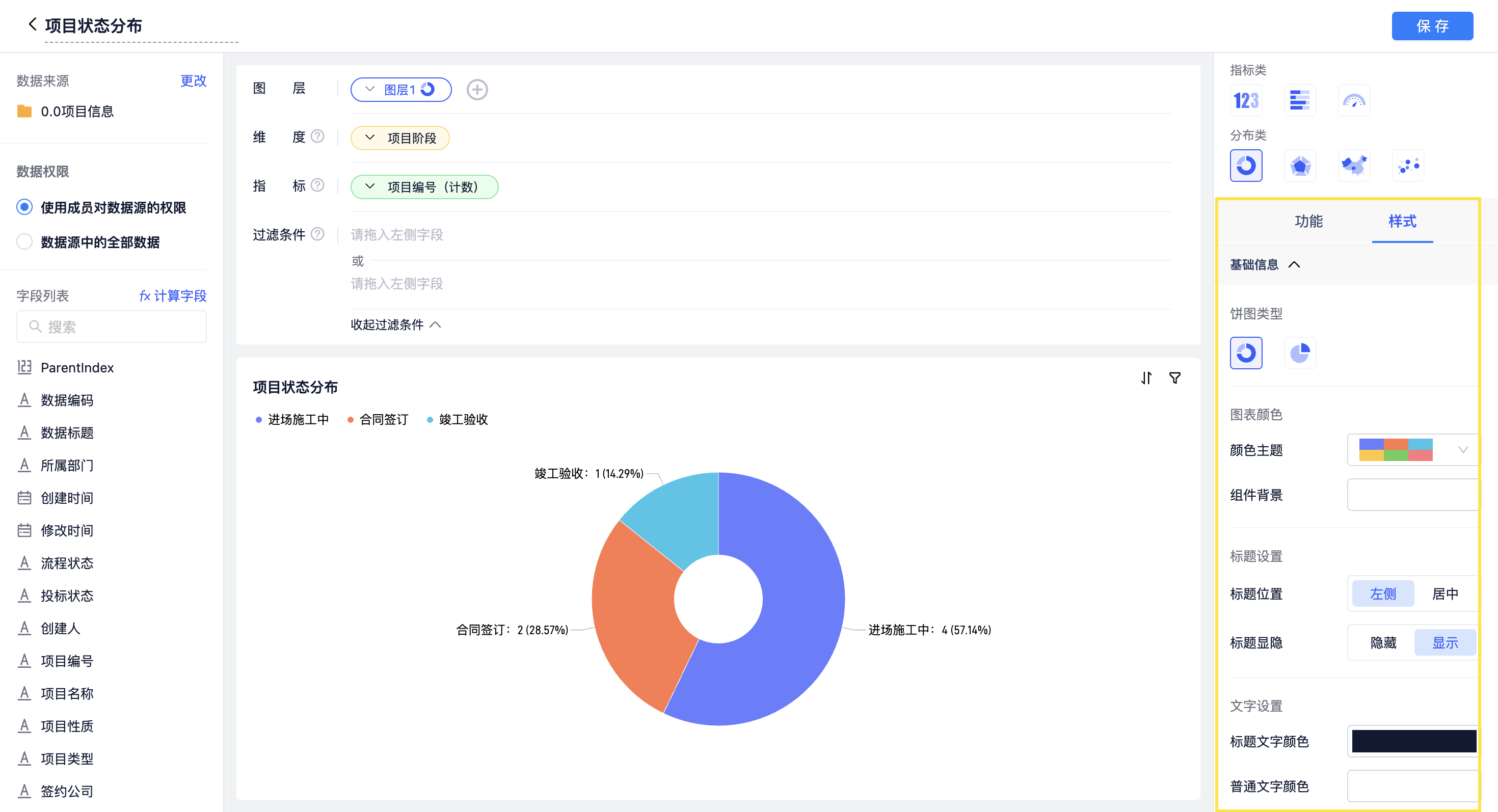

样式

支持切换图表类型，自定义颜色、标题、文字、图例等。

注意事项

• 图表联动支持数据钻取及联动，具体可参考柱状图功能说明。
• 饼图 维度及指标配置说明：

维度	指标	图例说明
1 个维度	1 个指标	通过不同颜色区块展示维度值分布
