图表组件介绍

图表指标图

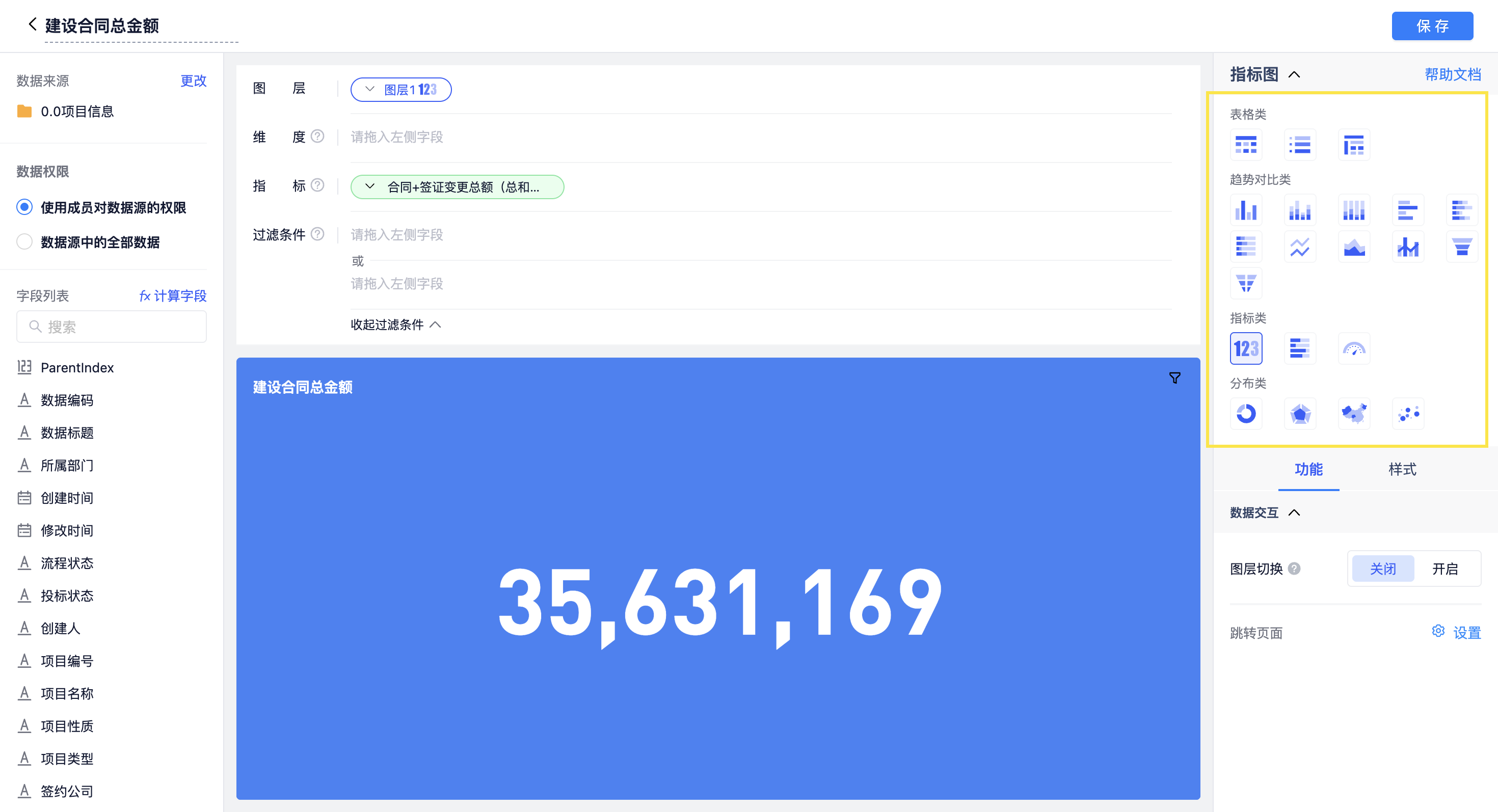

图表组件支持以下21种可视化展现形式：

• 表格类：明细表、透视图、交叉表
• 趋势对比类：柱状图、堆叠柱状图、百分比堆叠柱状图、条形图、堆叠条形图、百分比堆叠条形图、折线图、面积图、双轴图、漏斗图、对比漏斗图
• 指标类：指标图、进度图、仪表图
• 分布类：饼图、雷达图、地图、分布图

图表数据源

定义图表组件的 数据来源、 数据权限 及具体 字段。

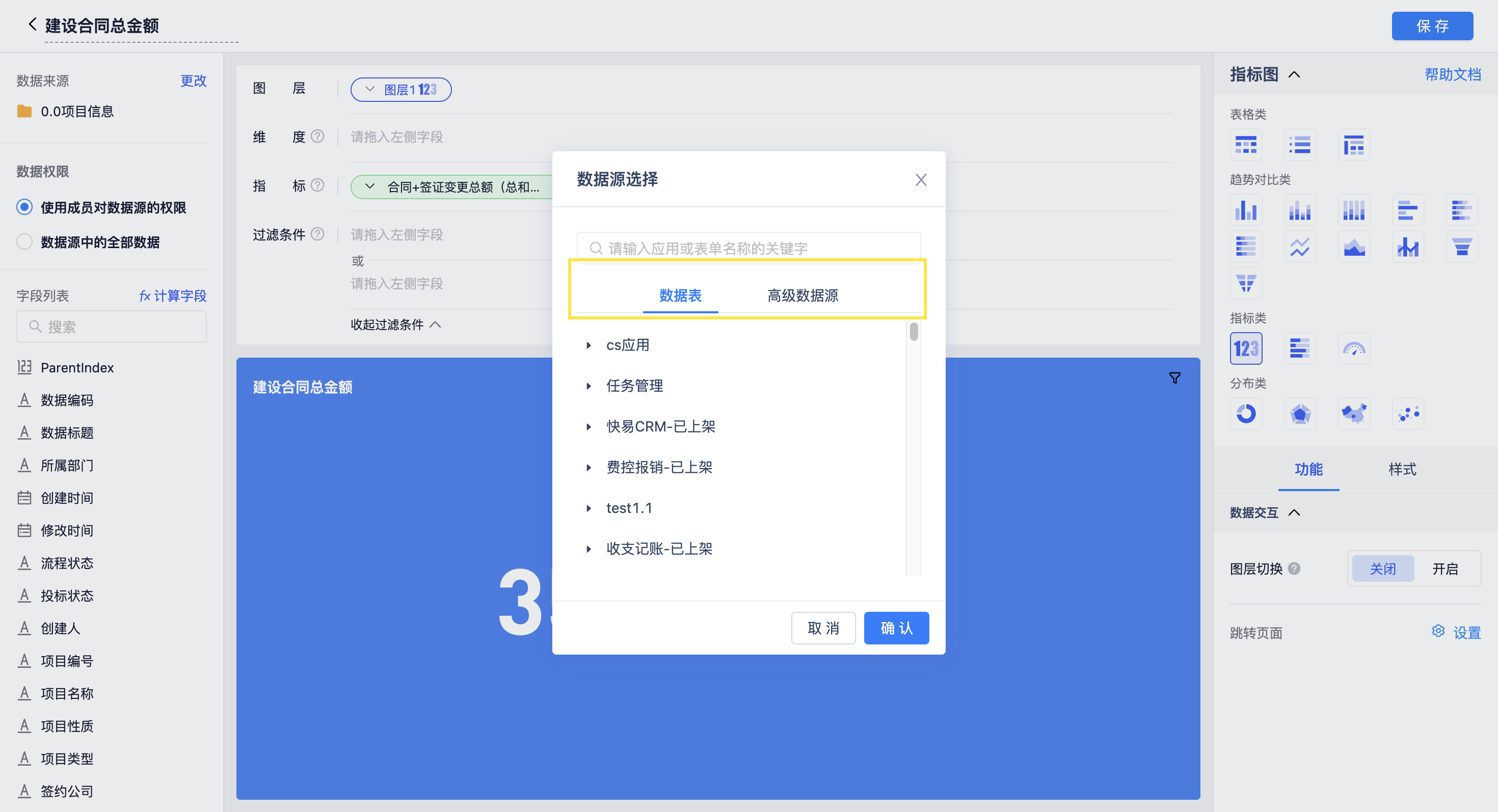

• 数据来源
  即用于可视化展现的数据对象，可选择 数据表单 或 高级数据源。

• 数据权限
  控制数据查看范围：
• 使用成员对数据源的权限：图表仅统计当前登录账号在权限范围内的数据
• 数据源中的全部数据：图表统计该数据源的所有数据

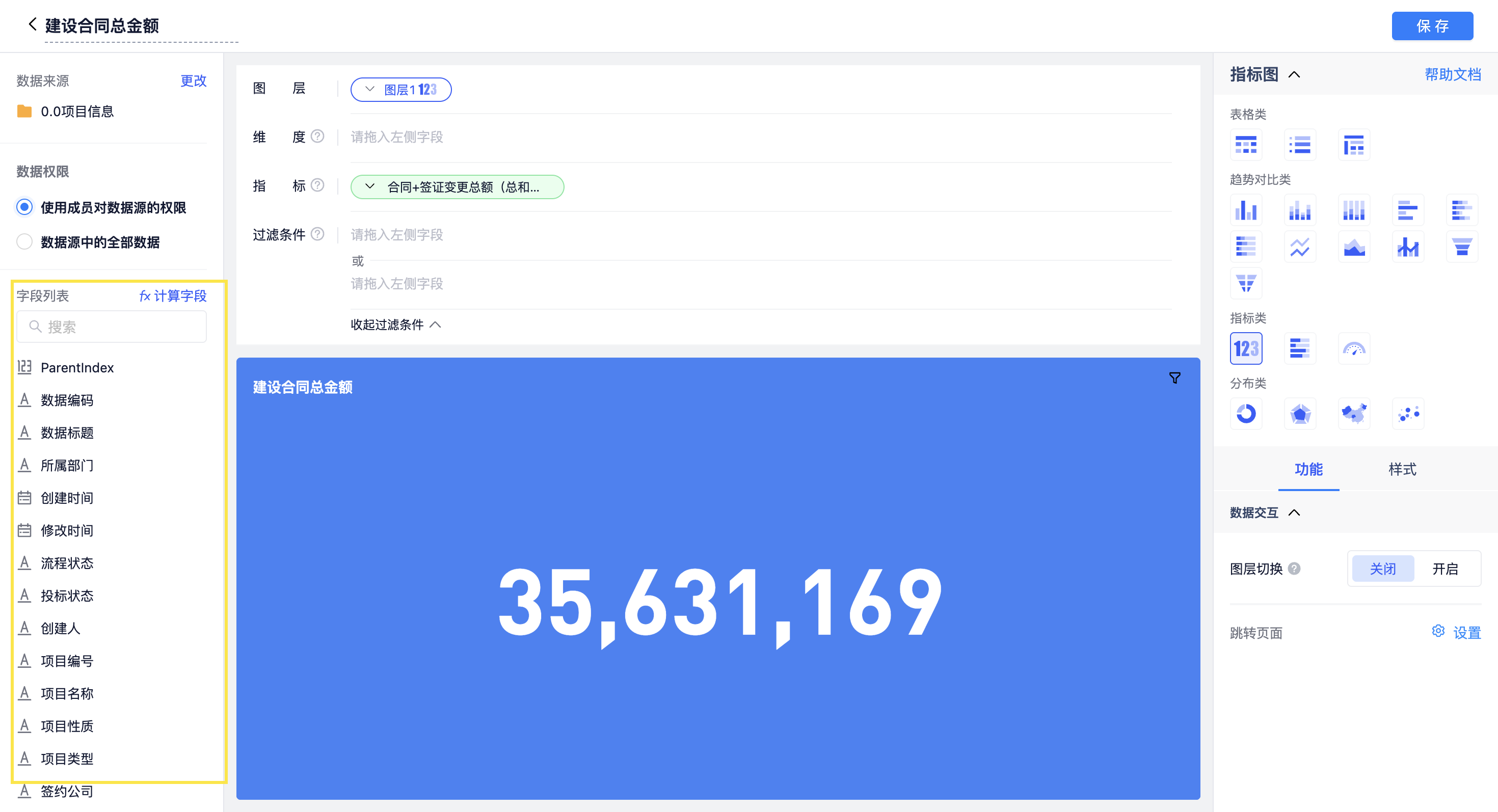

• 字段列表
• 可选字段：数据来源表中的所有字段
• 计算字段：通过对现有字段执行运算获得新字段，用于图表展示

维度指标

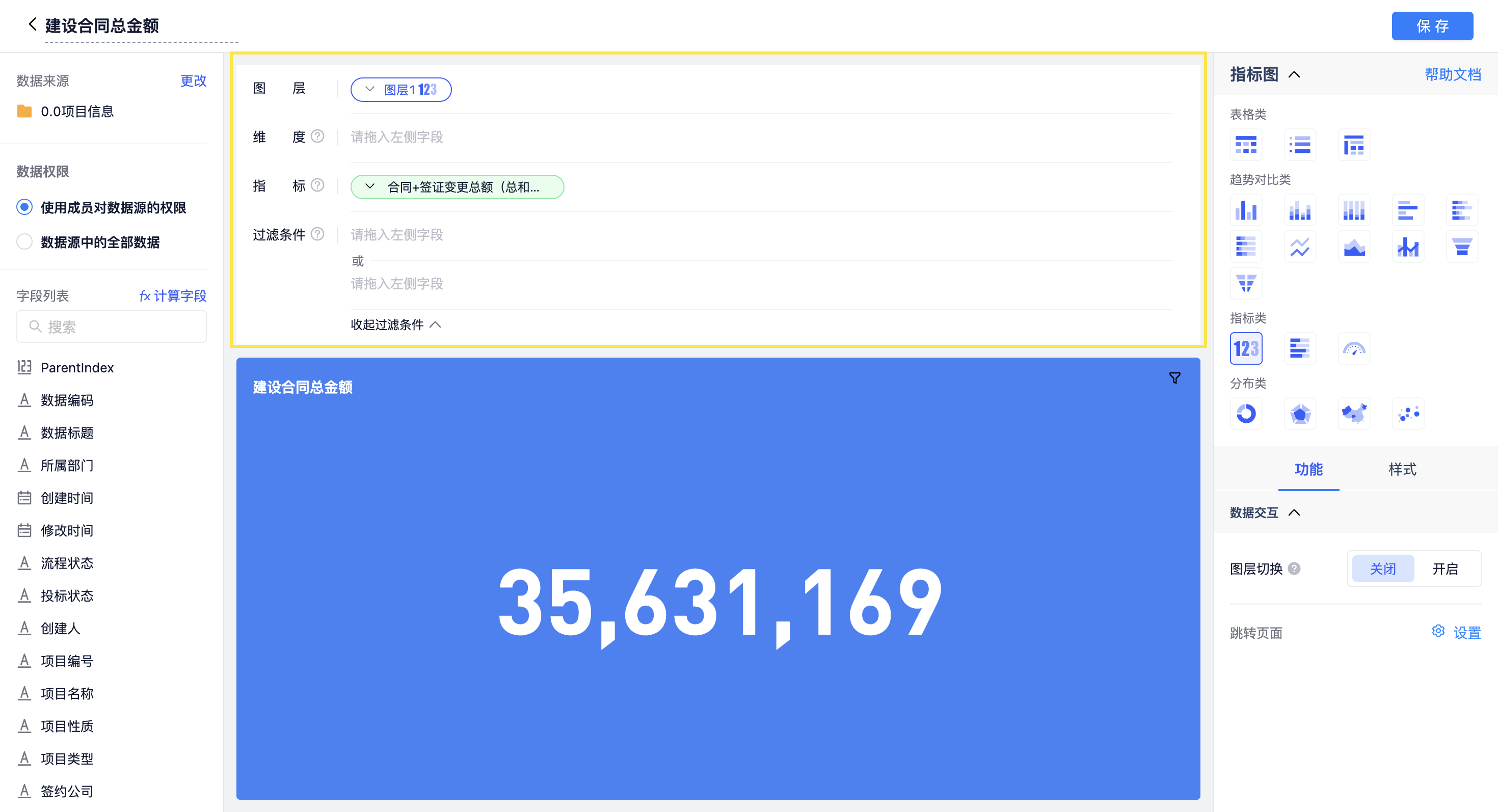

设置图表展示的 图层、 维度、 指标 及 过滤条件。

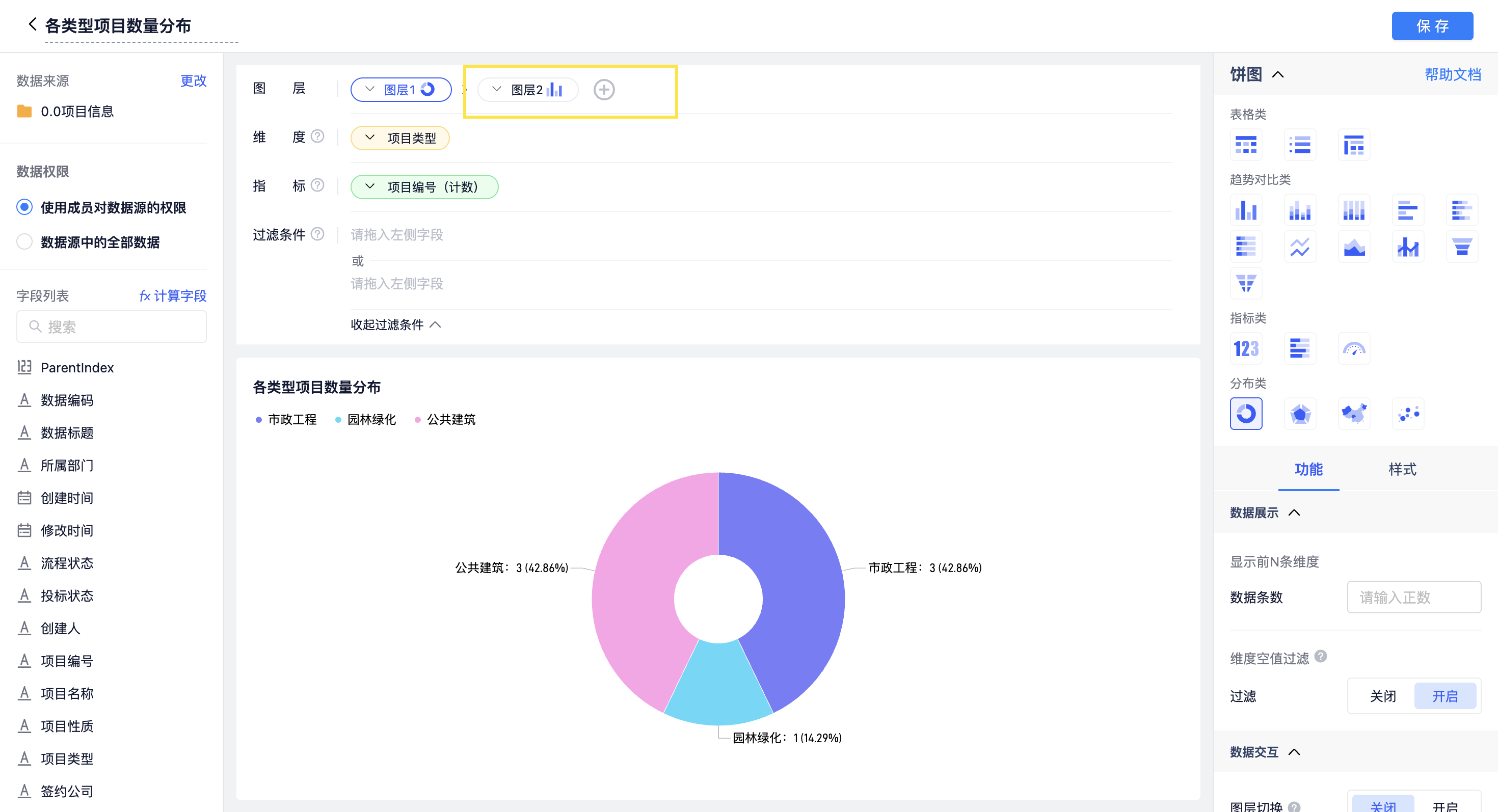

• 图层
  支持为单个图表设置多个图层。点击特定区域可触发 下钻数据 查看细粒度数据。除 明细表、 地图、 指标图 外，其余图表均支持下钻功能。

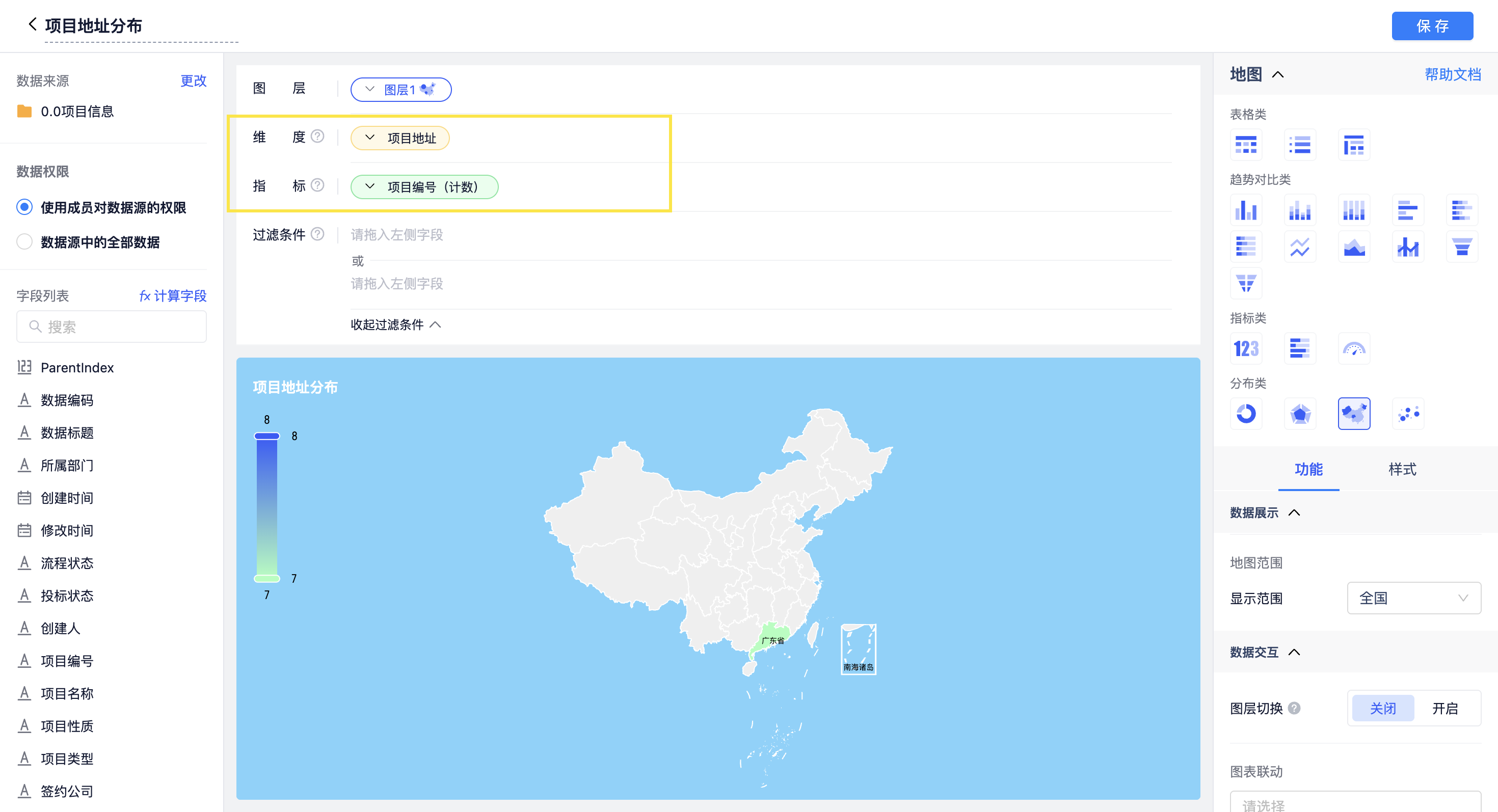

• 维度
  指数据分析角度。例如以 项目地址 为维度统计项目数量时，可将 项目编号 作为指标。

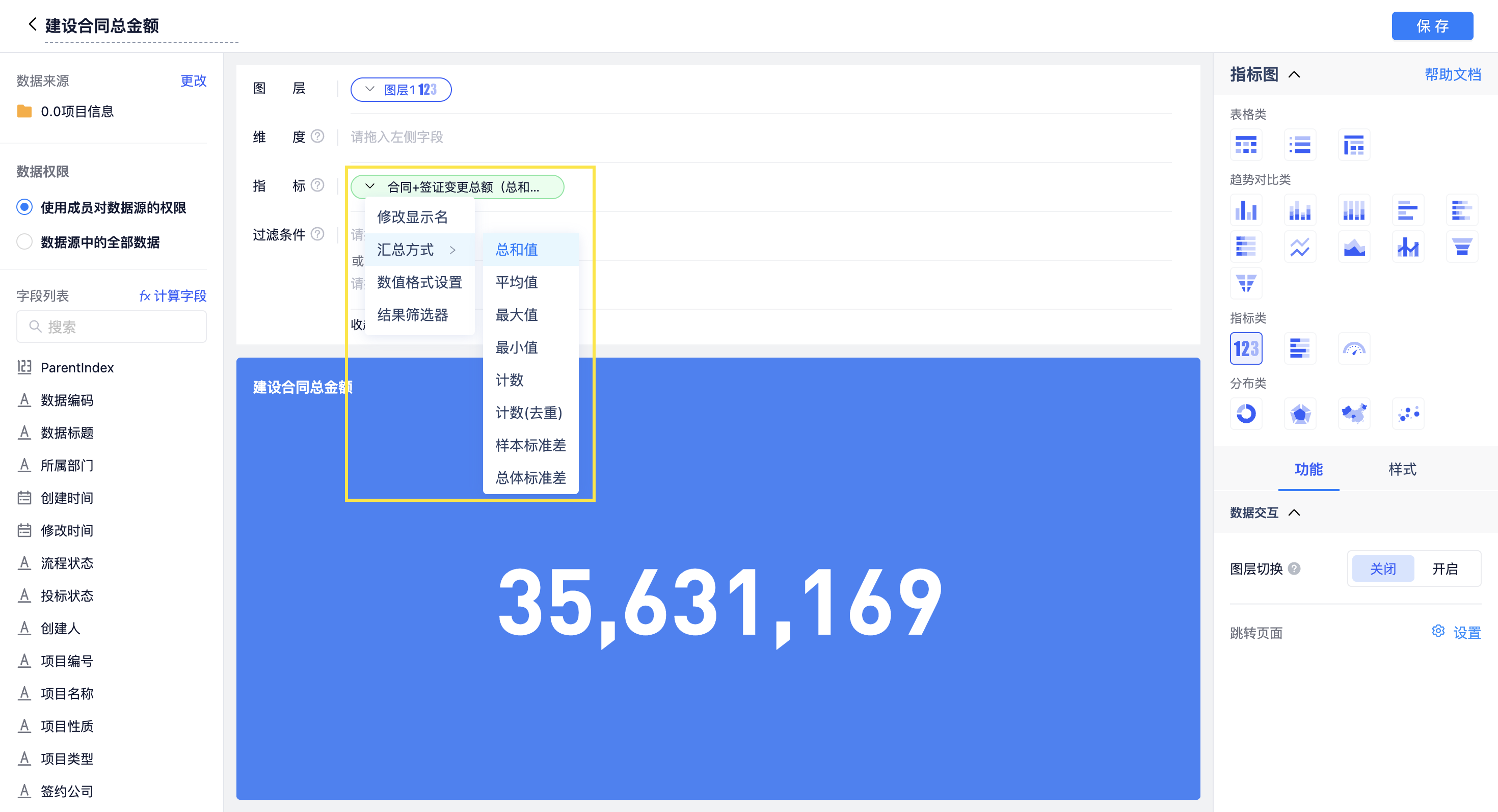

• 指标
  需统计的数据，按维度分组汇总：
• 汇总方式：不同字段类型对应不同汇总方式
• 数值格式设置：配置千分位符、百分比、小数位数等
• 结果过滤器：仅展示符合设定条件的计算结果

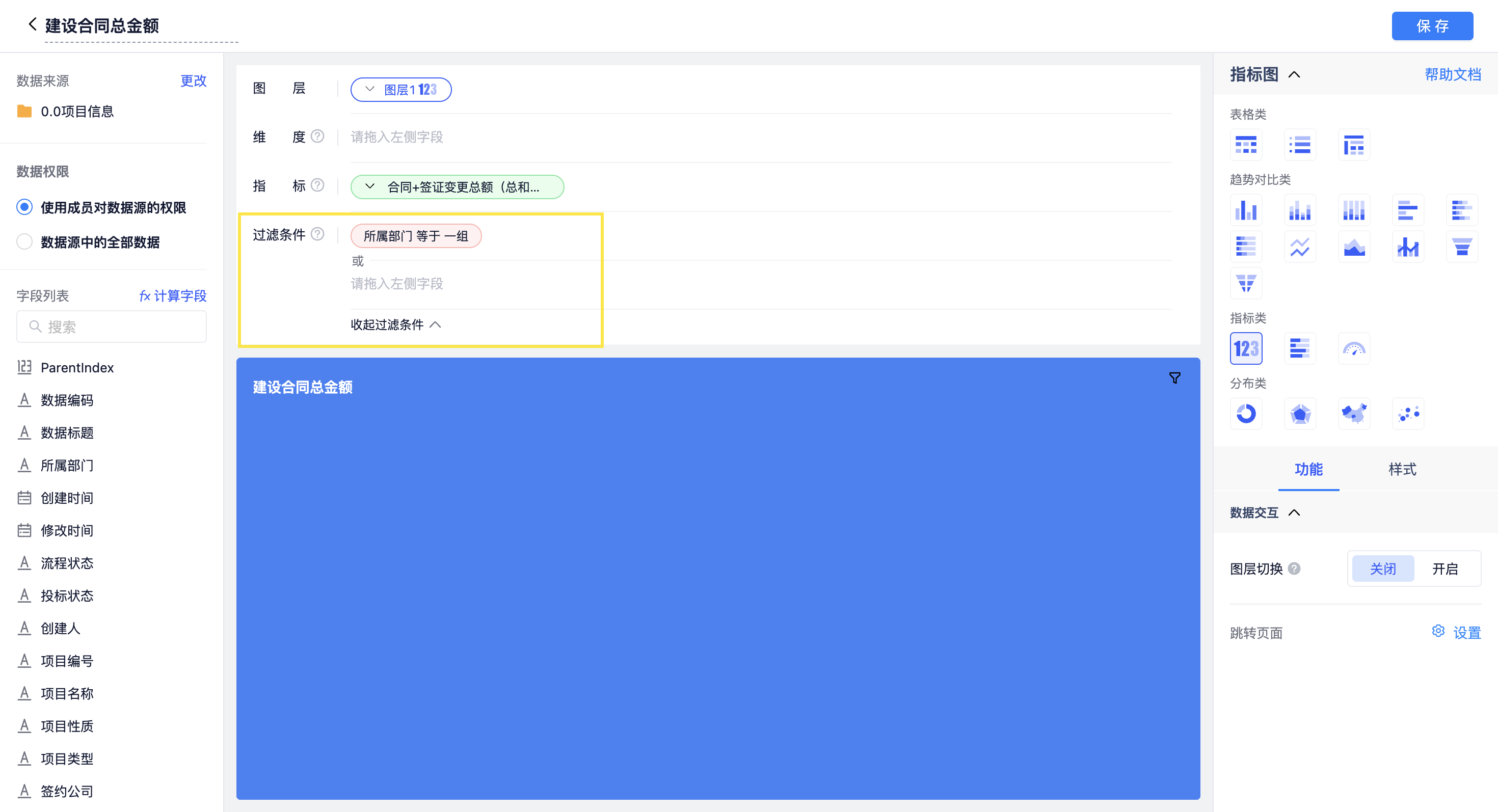

• 过滤条件
  该设置生效时，仅展示满足条件的数据结果，最多可配置20个字段。
