折线图
简介
功能介绍

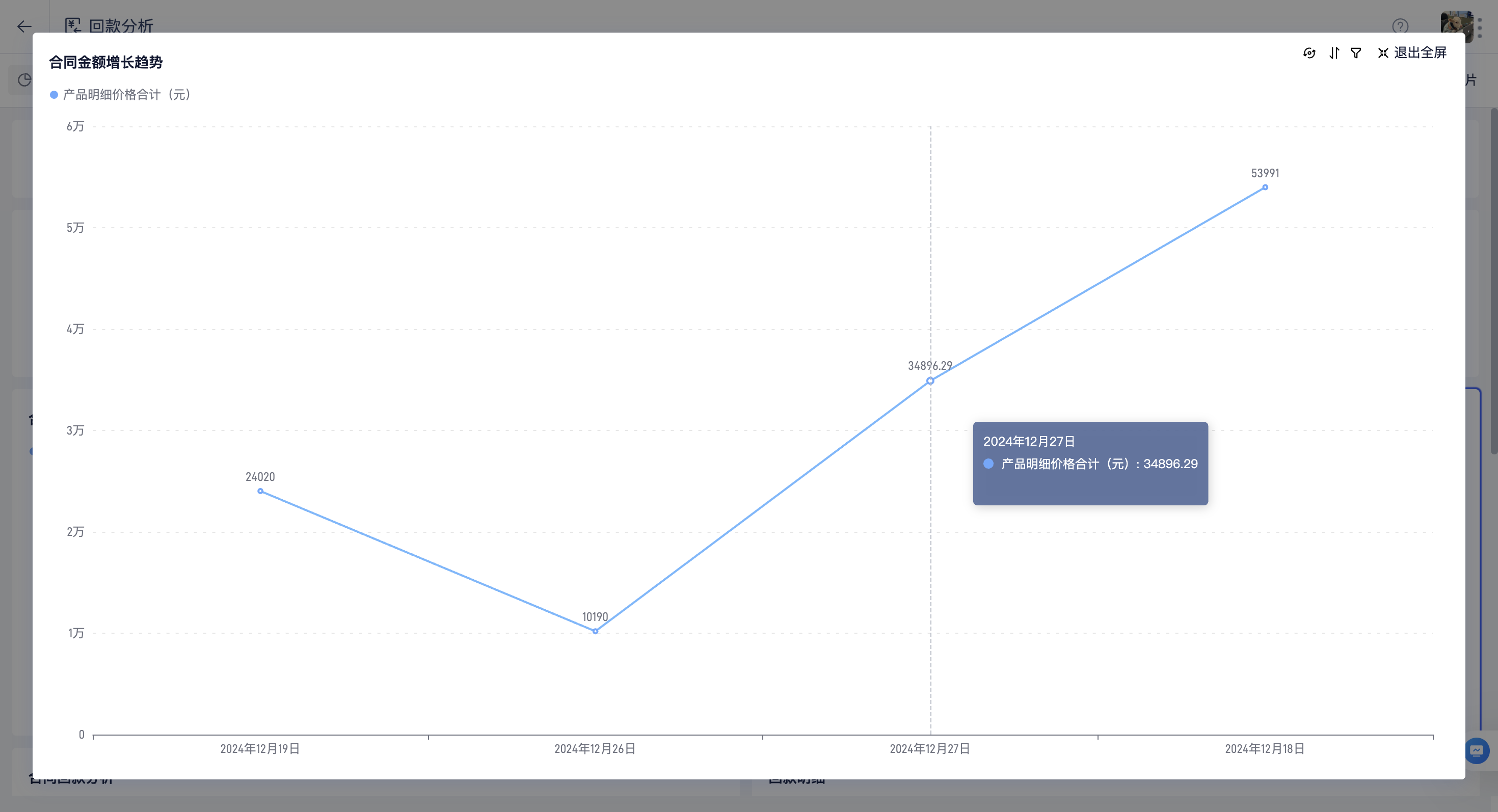

折线图可显示在一段时间内指标数据的变化趋势。
使用场景
折线图能够反映随时间变化的数据趋势，适用于整体数据趋势较单个数据点更重要的场景，例如合同金额随日期变化的增长趋势。

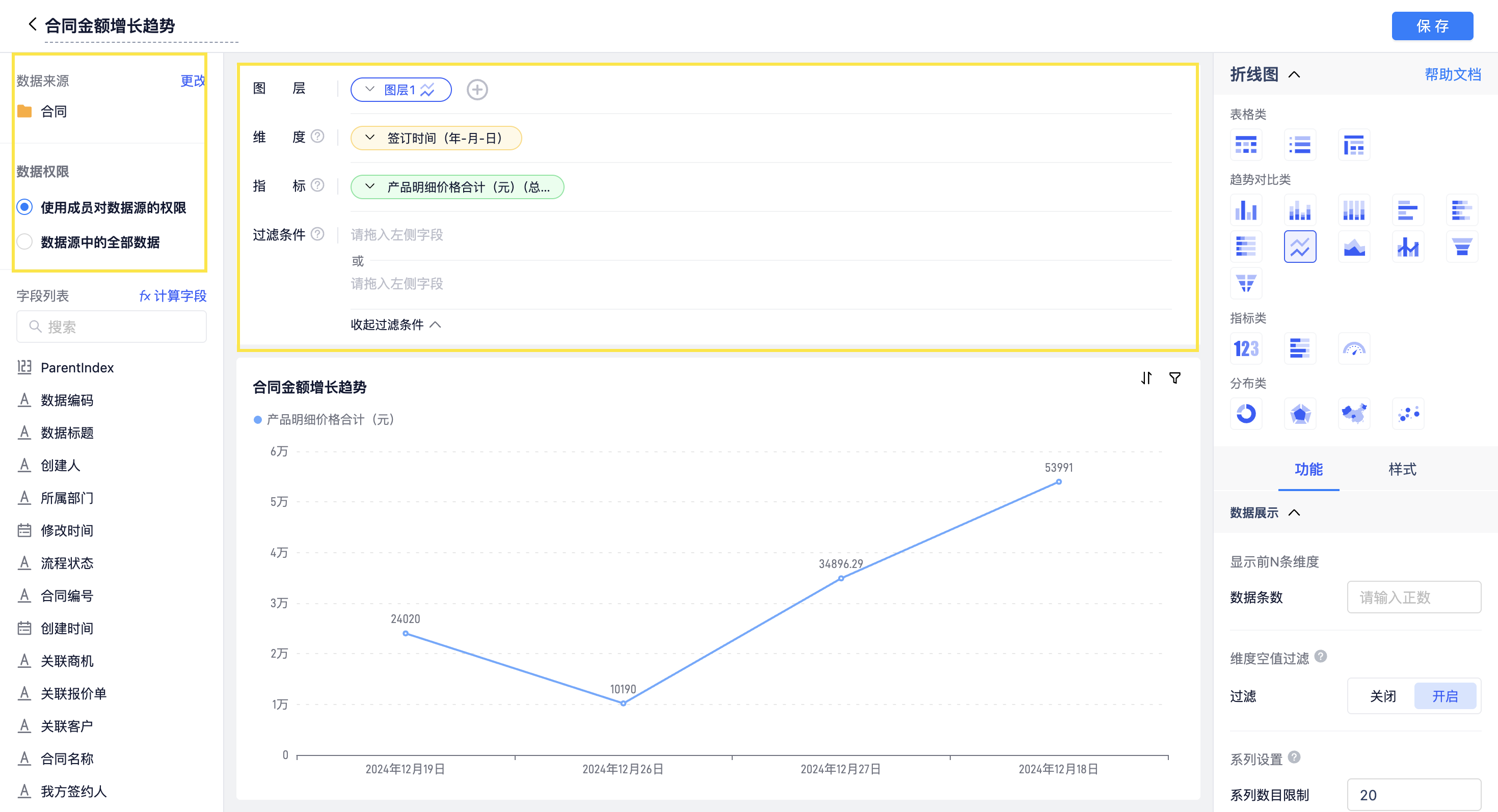

设置说明
- 图表
选择折线图
- 数据来源
选择合同 - 数据权限
选择使用成员对数据源的权限，成员仅可查看其权限范围内的数据 - 图层
默认选择折线图 - 维度
选择签订时间 - 指标
选择产品明细价格合计，汇总方式设置为总和值 - 过滤条件
未设置过滤规则
功能详情

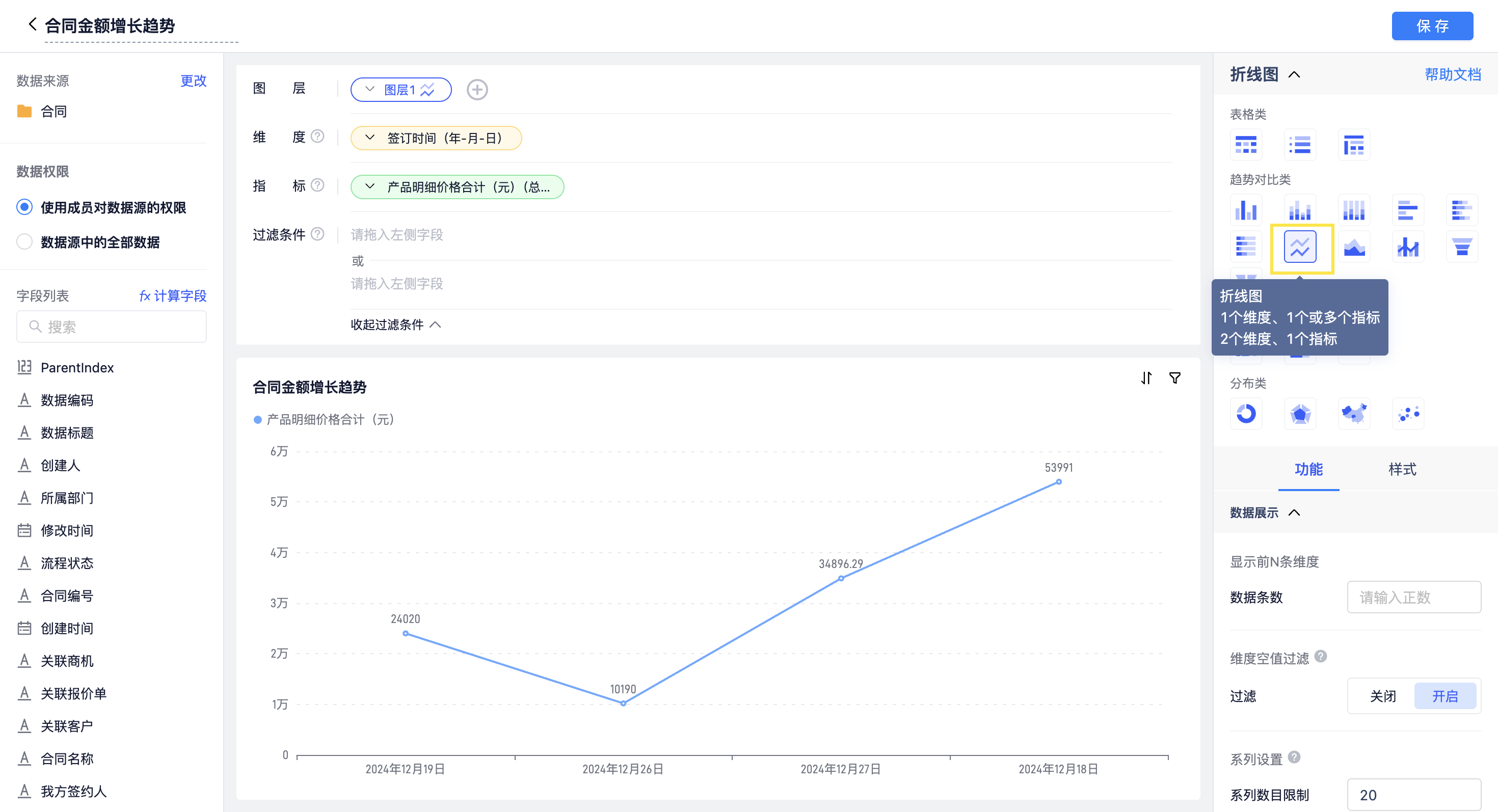

图表选择
折线图

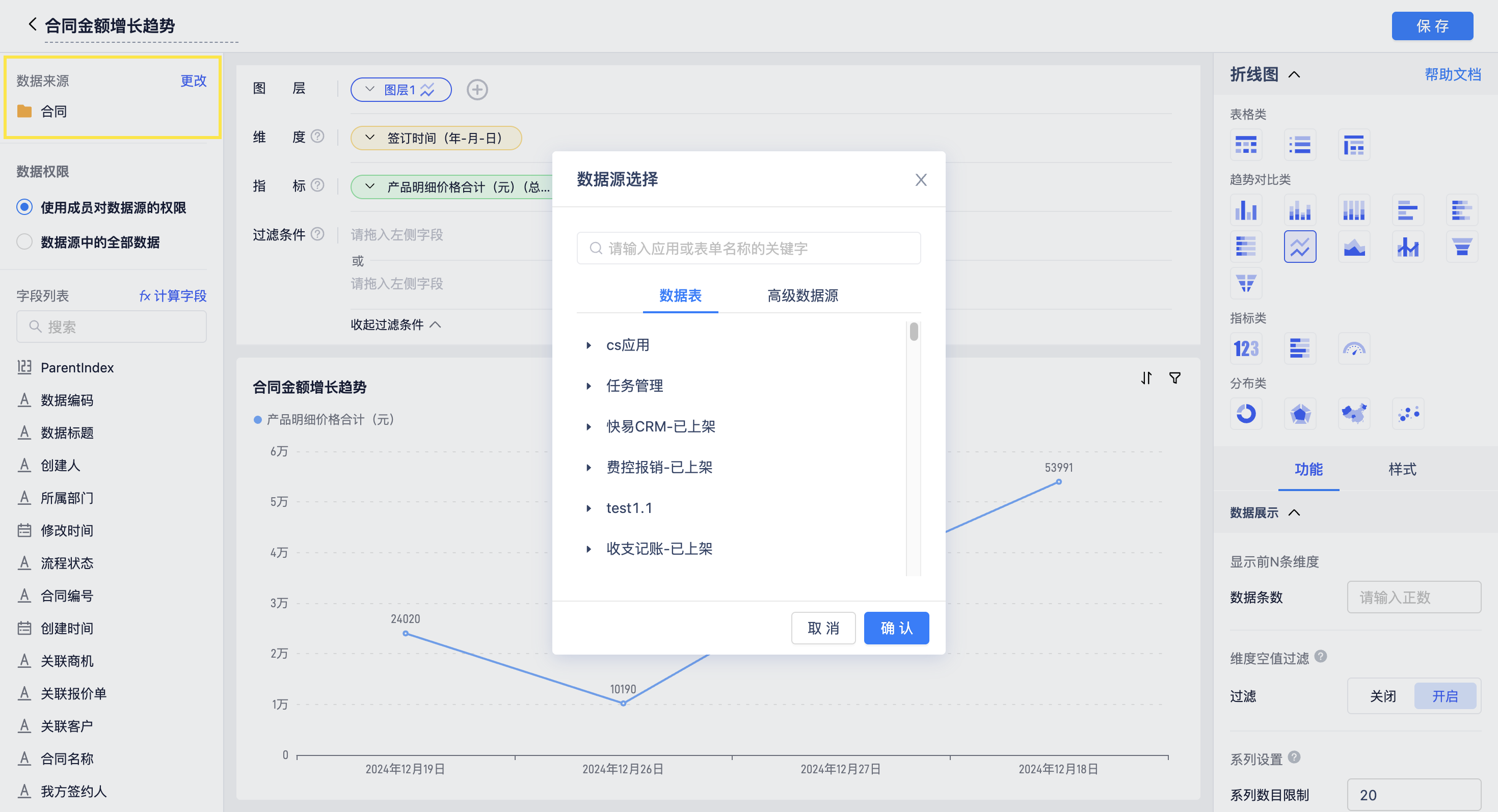

数据来源
可视化展现的数据对象，支持 数据表单 或 高级数据源。
数据权限
控制成员查看数据的范围：
- 使用成员对数据源的权限：图表仅统计该成员拥有权限的数据
- 数据源中的全部数据：图表统计数据源全部记录

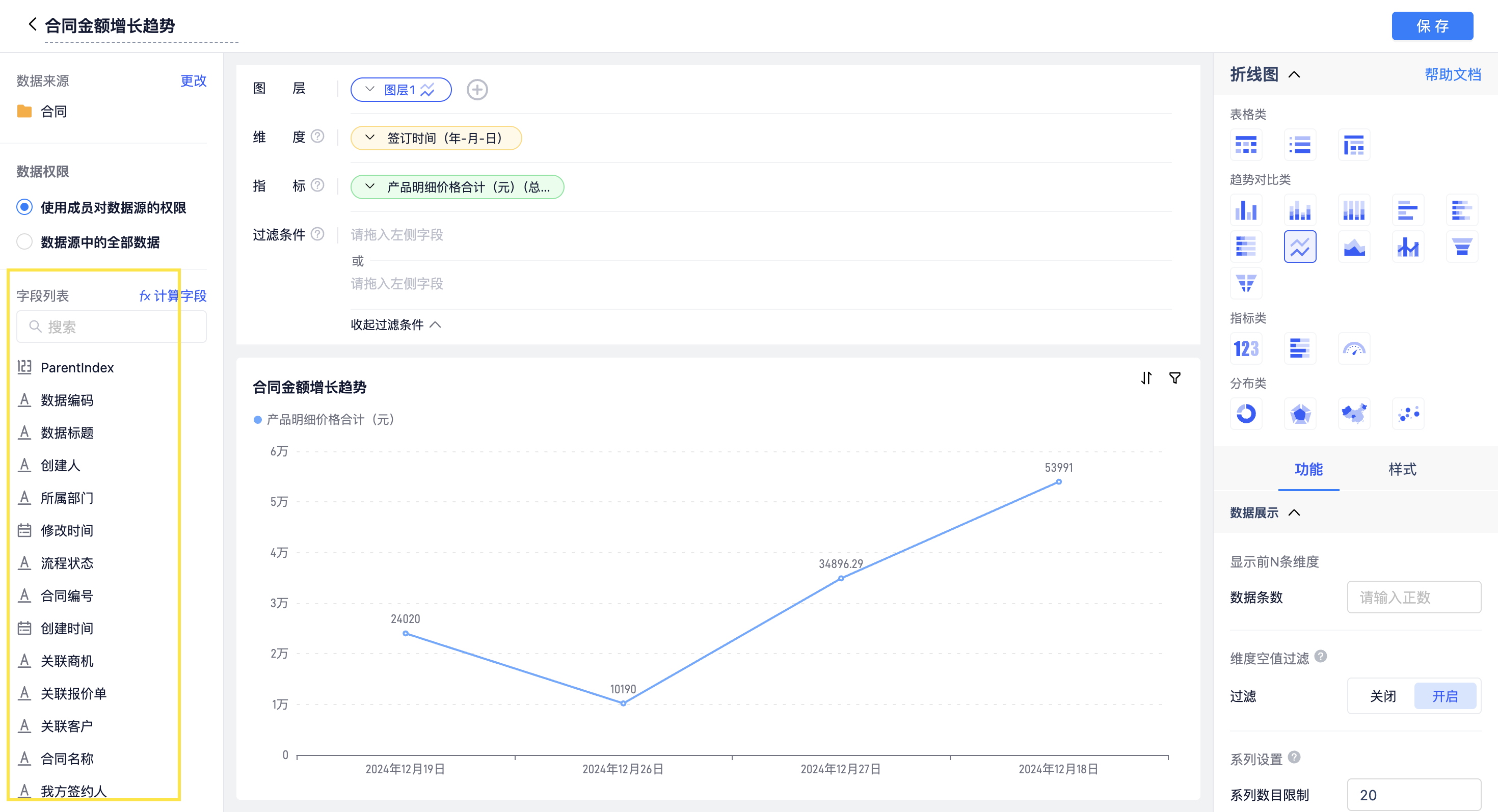

字段列表
可将 字段列表 中字段拖拽至 维度 或 指标：
- 字段列表：包含数据来源表的全部字段
- 计算字段：通过对现有字段二次计算生成新字段
图层
支持为单个图表设置多个图层。点击图层特定区域可下钻数据查看更细粒度分析（注：明细表、地图、指标图 不支持此功能）。
维度与指标
- 维度
数据分析的角度，例如以签订时间为维度统计产品明细价格合计 - 指标
需统计的数据，按维度分组汇总： - 汇总方式：根据字段类型自动选择计算方式
- 数值格式设置：支持千分位、百分比、小数位数等格式
- 结果筛选器：仅展示符合条件的结果

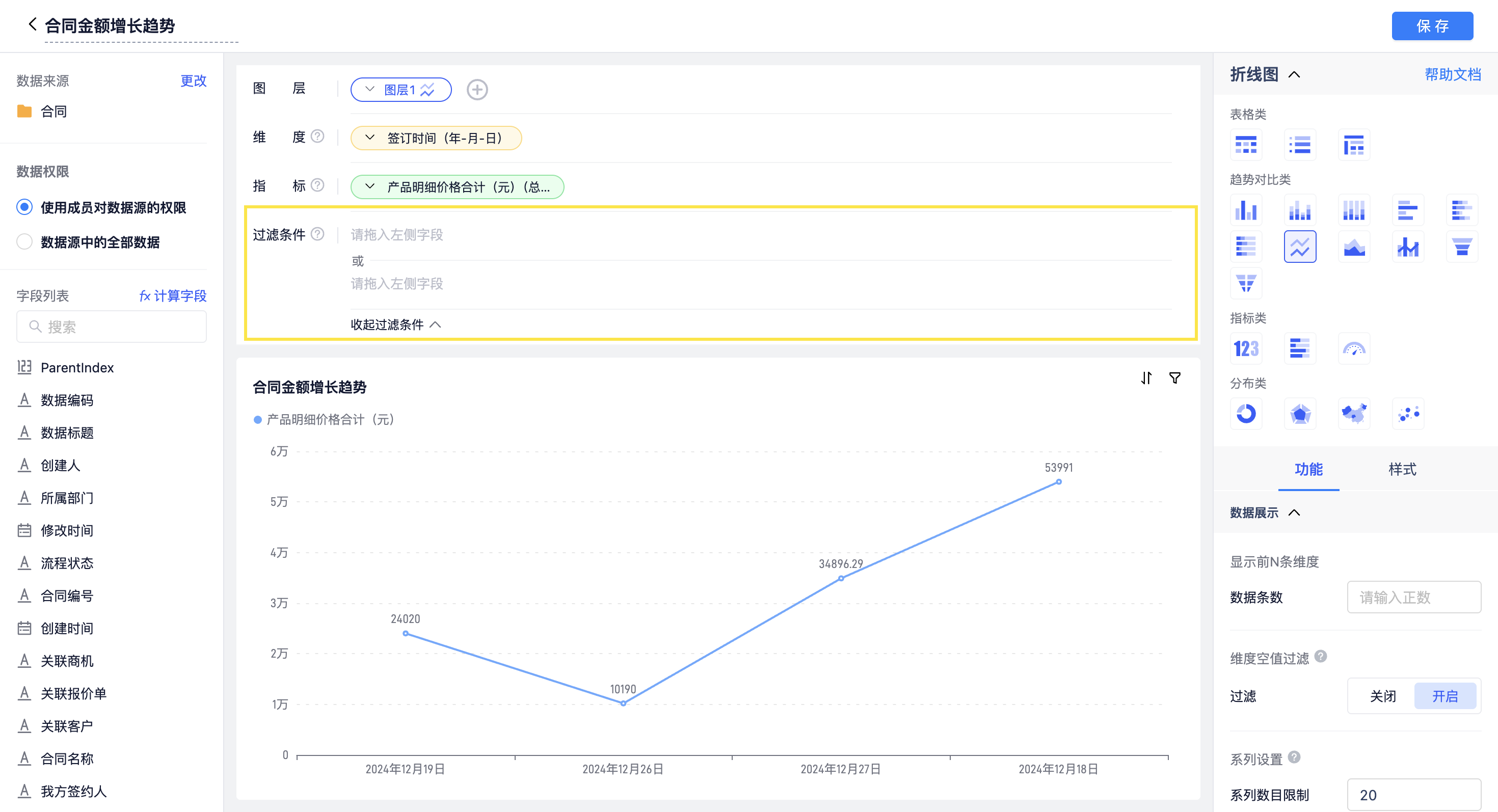

过滤条件
设置后仅展示满足条件的数据，最多支持 20 个字段。

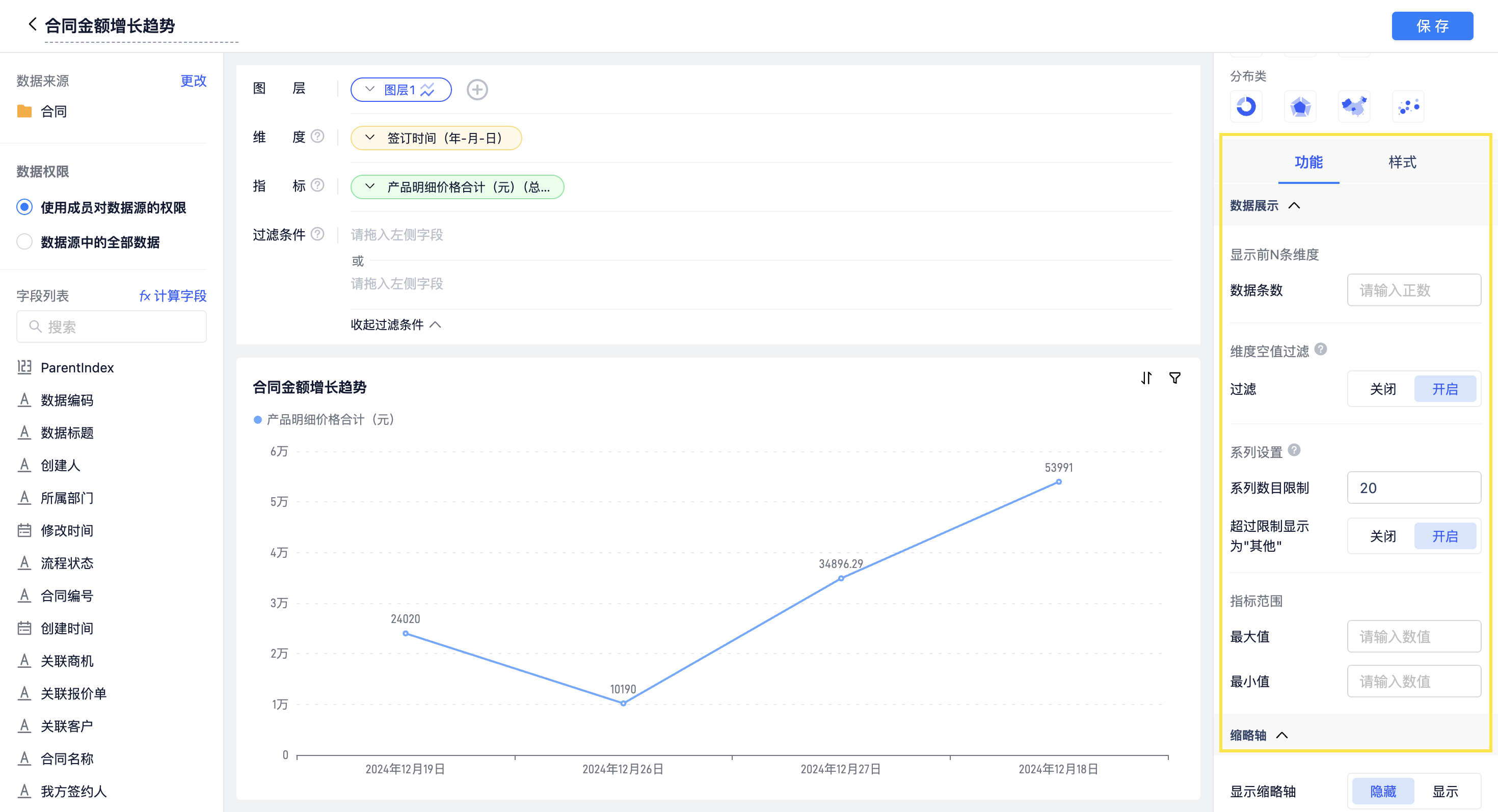

功能
- 维度空值过滤：默认过滤维度值为空的记录
- 系列数据限制：限制维度值最大显示数量，超出部分归为
其他 - 指标范围：设置坐标 Y 轴的最大最小值，超出范围不显示
- 缩略轴：默认开启，用于调整坐标 X 轴范围，配色默认为
明亮 - 图层切换：开启时，直接点击下方相应的图层，可完整展示下一图层的内容
- 图表联动：图表联动发生在两个及以上图表组件中，点击某一图表的数据时，
数据来源相同的其他图表会响应变化。

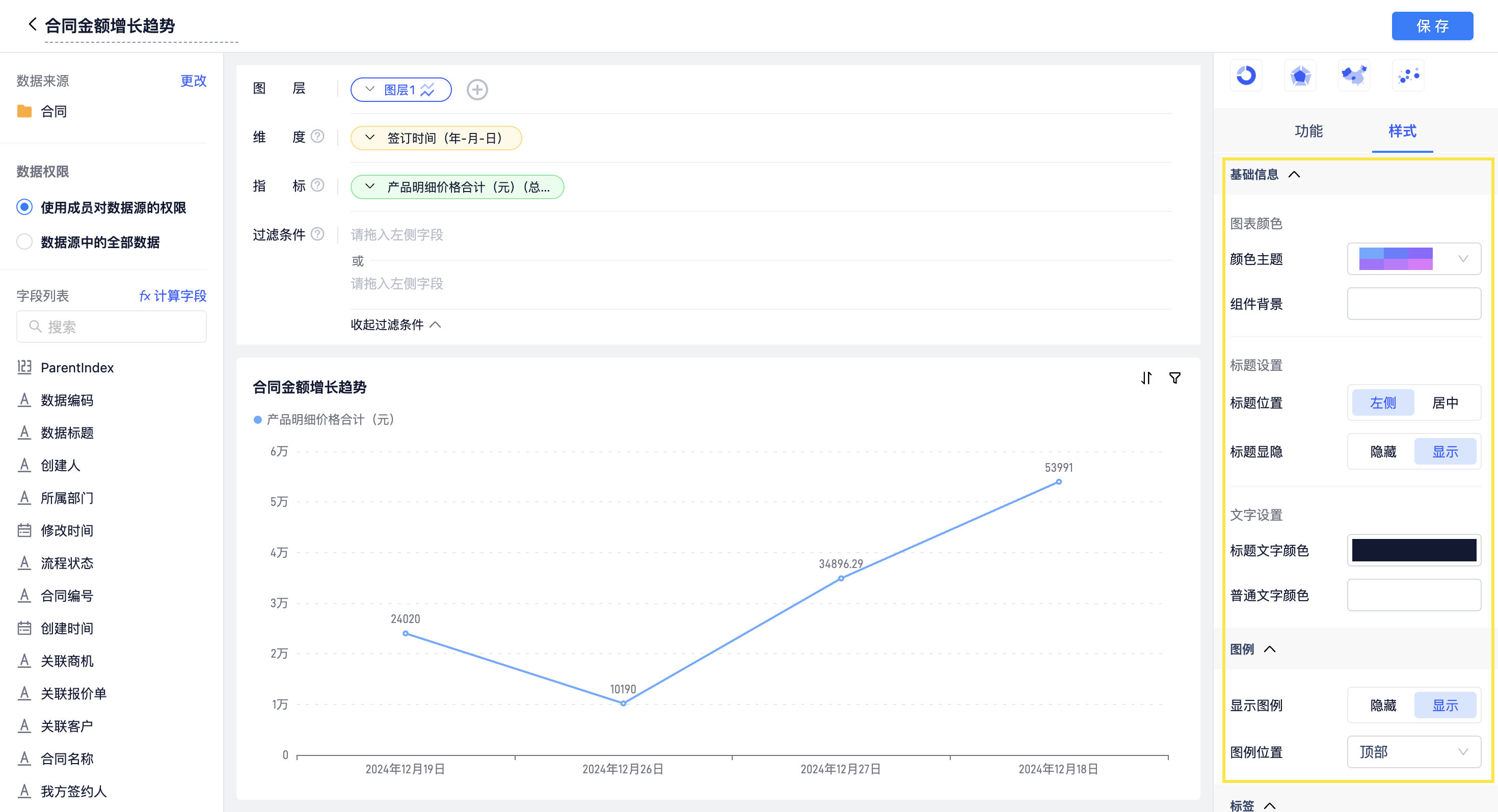

样式
支持切换图表类型，自定义颜色、标题、文字、图例、坐标轴等。
注意事项
- 图表联动
支持数据钻取及联动，可参考柱状图相关说明。 折线图维度及指标说明
| 维度 | 指标 | 图例展示说明 |
|---|---|---|
| 1个维度 | 1个指标 | 单一图例代表单一指标，仅显示一条折线 |
| 1个维度 | 多个指标 | 不同颜色图例代表不同指标，每个指标对应一条独立折线 |
| 2个维度 | 1个指标 | 不同颜色图例代表第二个维度的内容，每条折线对应第二维度的取值 |
