仪表图
简介
功能介绍
仪表图通过指针角度反映指标，指针角度越大指标数值越大。
使用场景

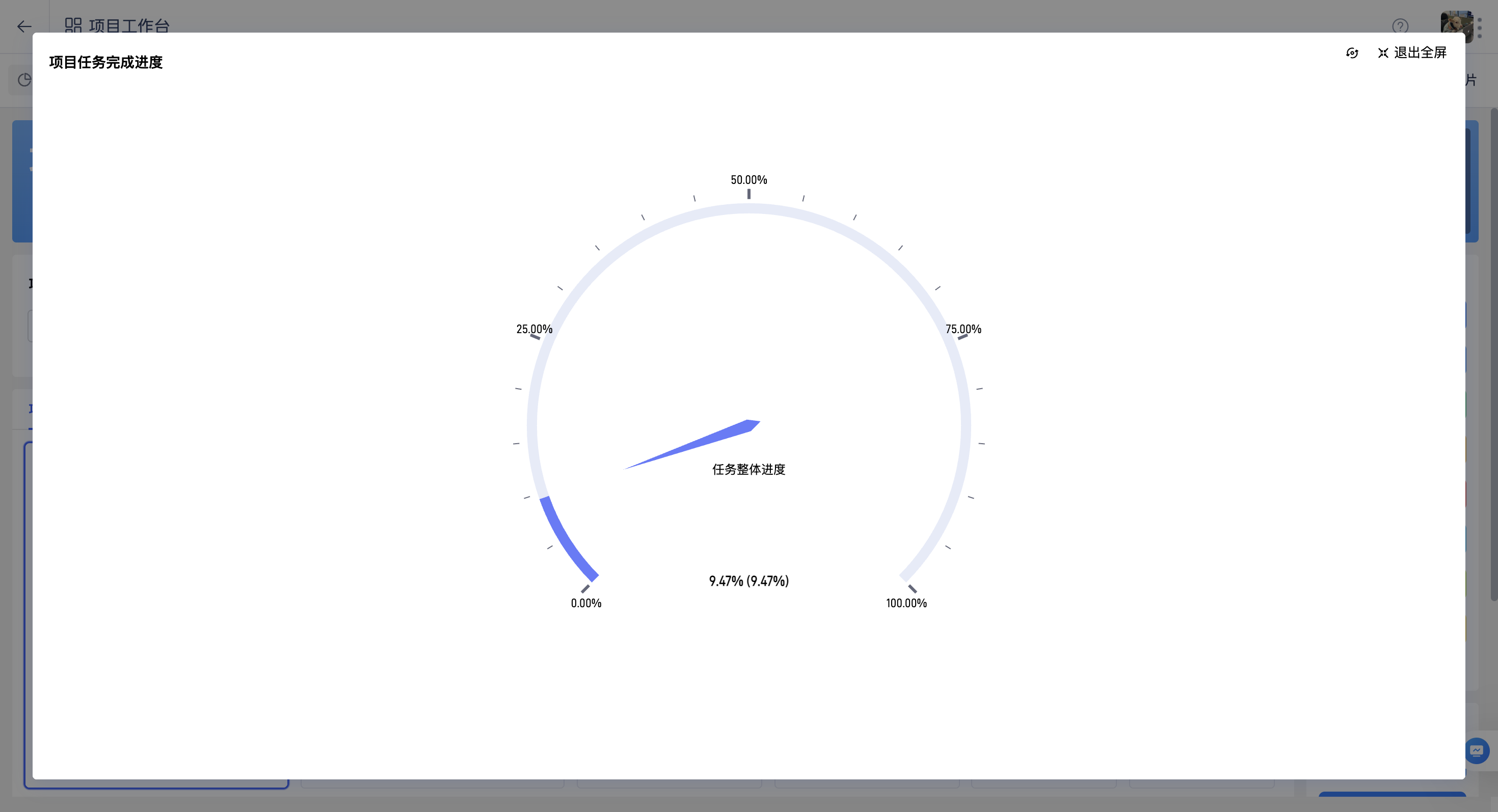

仪表图直观展示指标值的完成程度，适用于监控进度场景。例如查看项目任务完成进度。

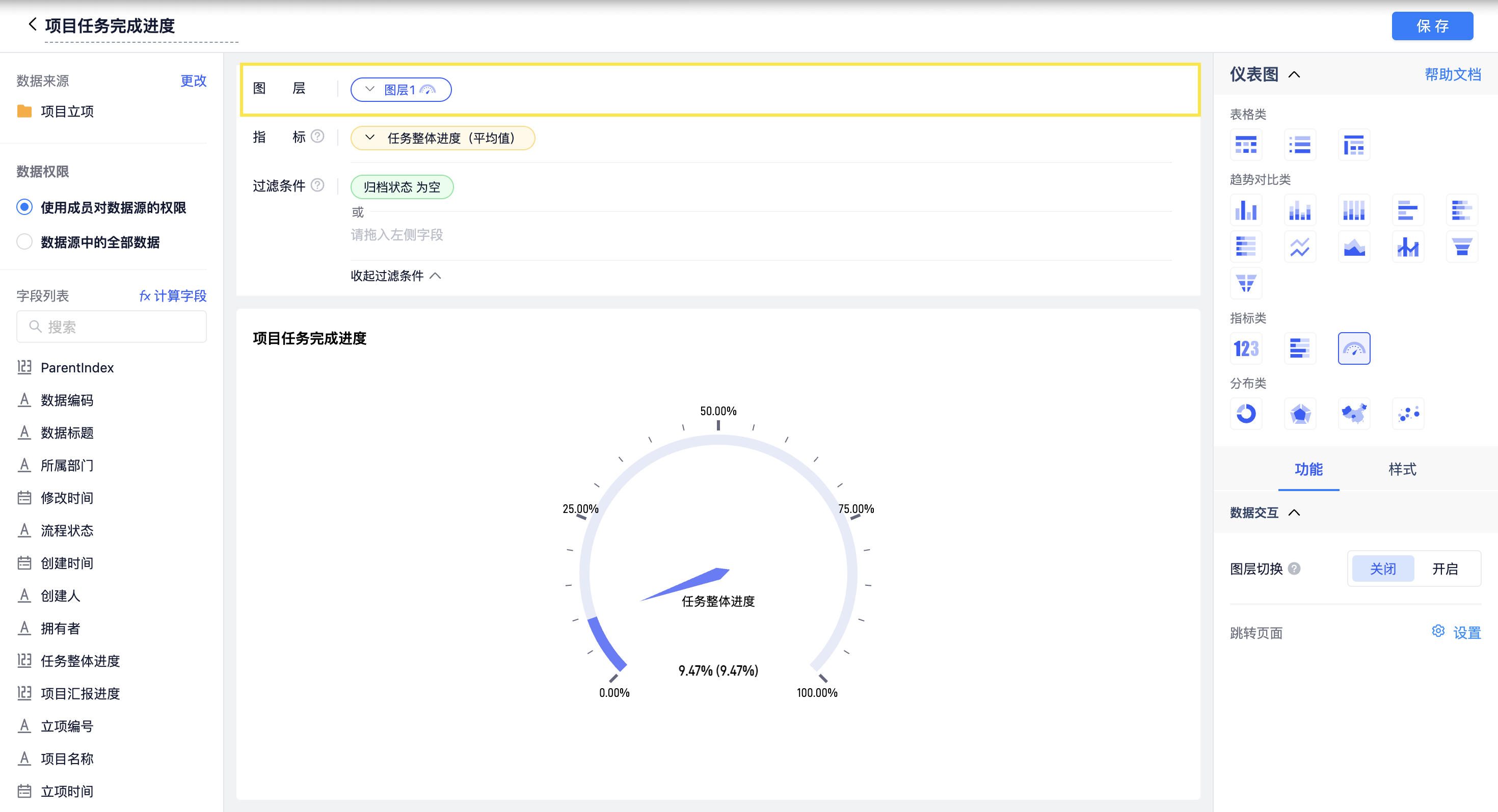

设置说明
- 图表：选择
仪表图。
- 数据来源：选择
项目立项。 - 数据权限：选择
使用成员对数据源的权限，成员仅可查看其权限范围内的数据。 - 图层：默认选择
仪表图。 - 指标：选择
任务整体进度，汇总方式设置为平均值。 - 过滤条件：
归档状态为空。
功能详情

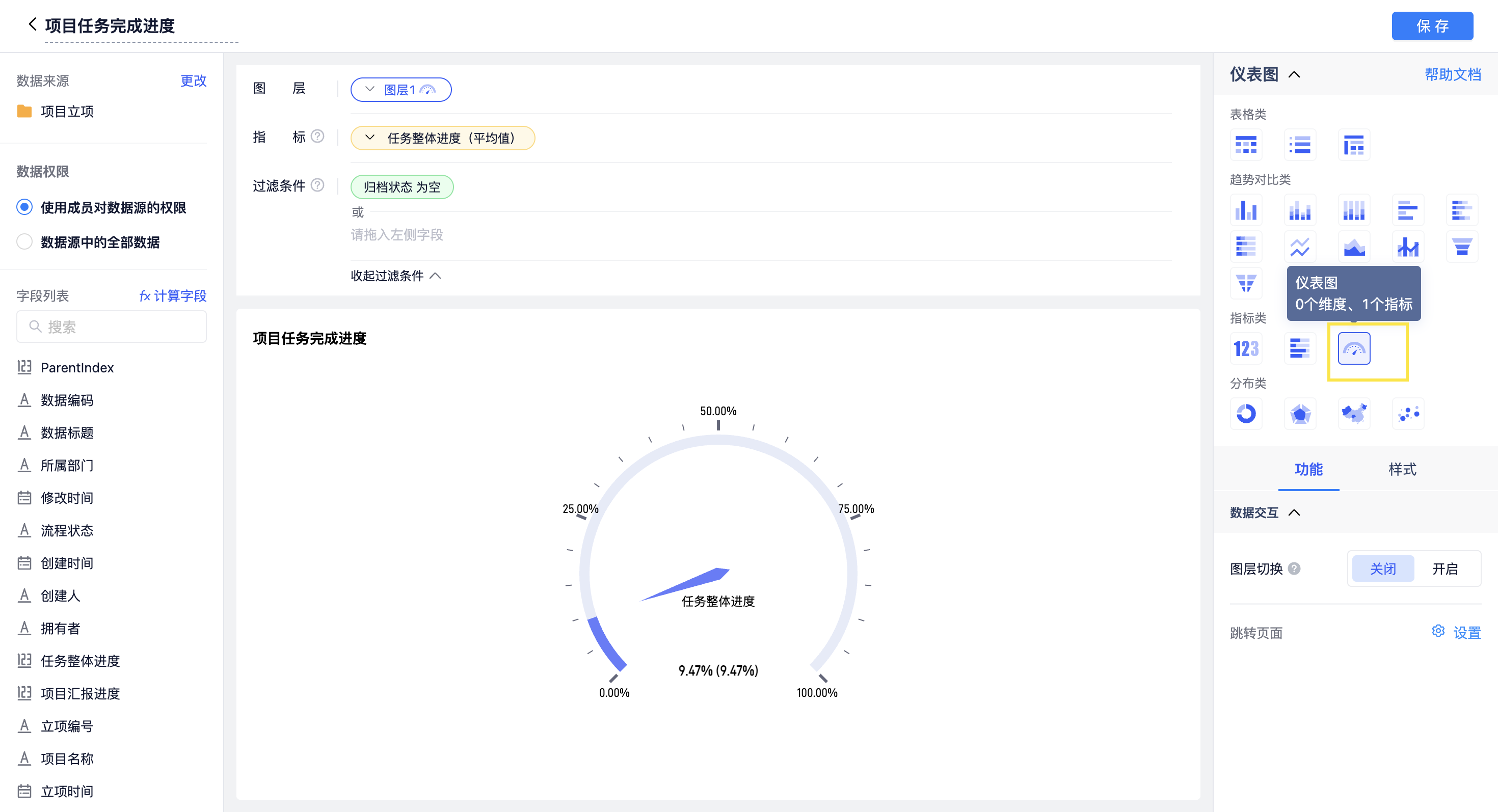

- 图表选择：
仪表图。

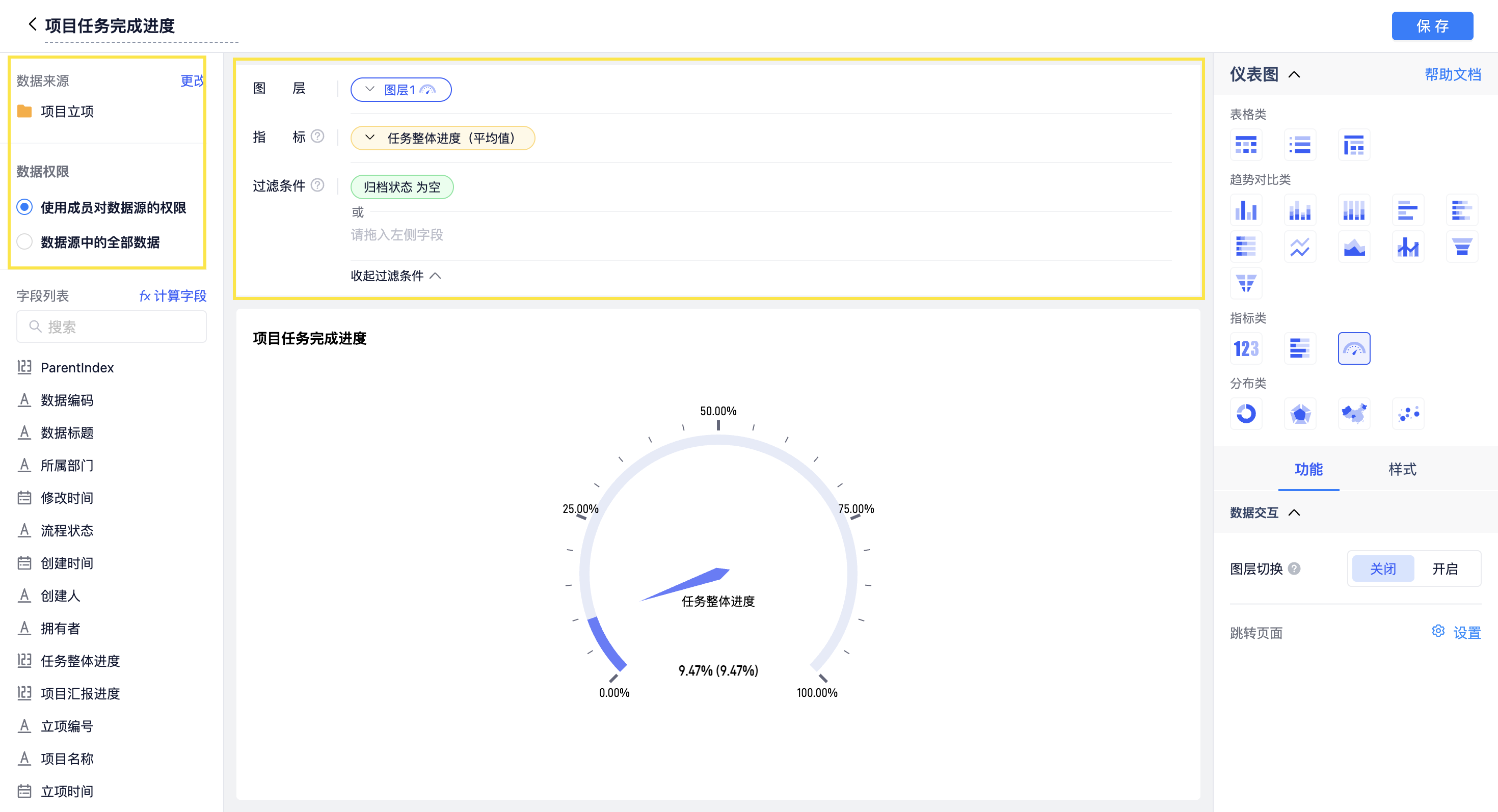

数据来源

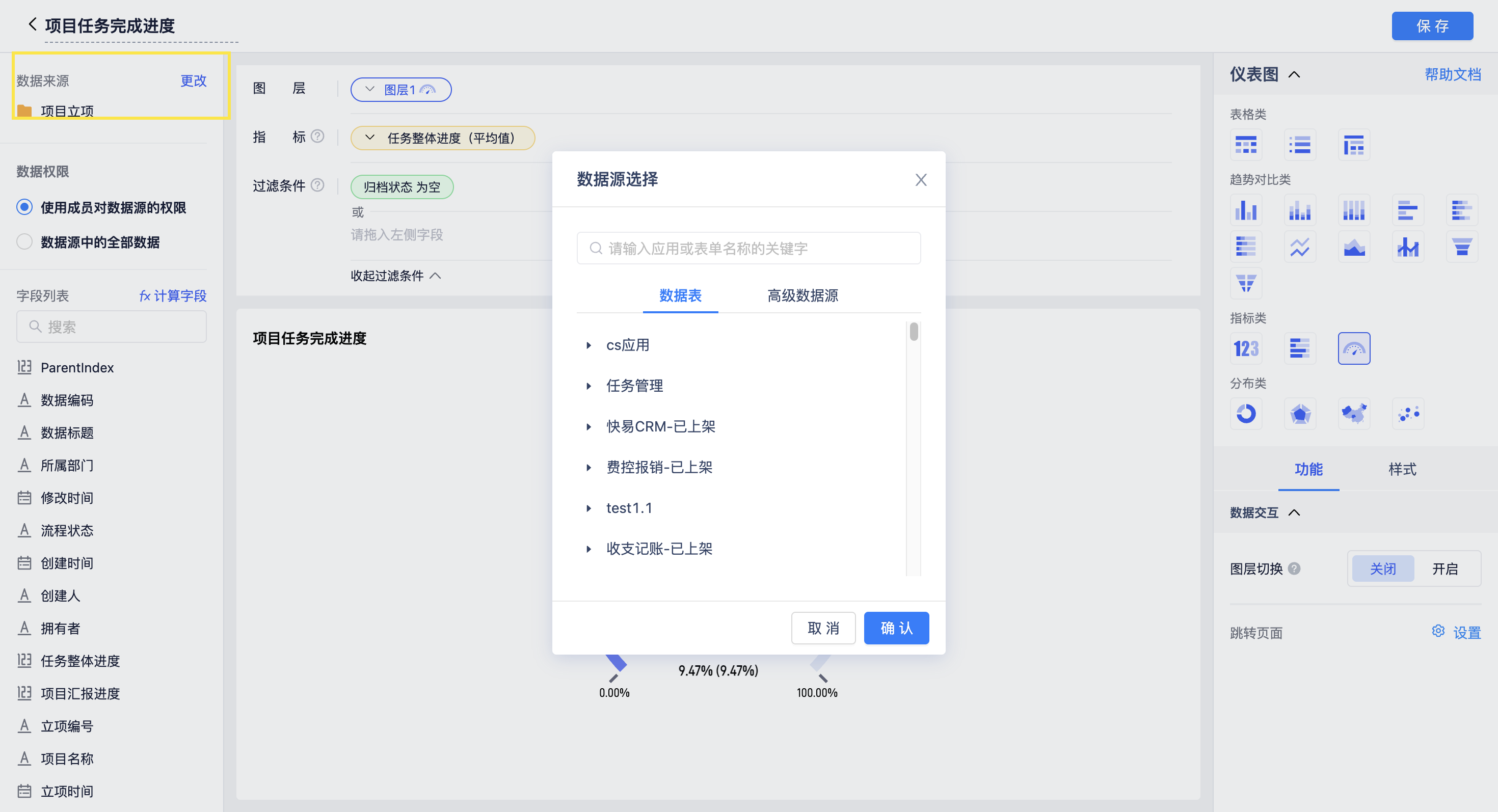

可视化展现的数据对象，支持 数据表单 或 高级数据源。
数据权限
控制成员查看数据的范围： * 使用成员对数据源的权限：图表仅统计该成员拥有权限的数据。 * 数据源中的全部数据：图表统计数据源全部记录。
字段列表
可将 字段列表 中字段拖拽至 维度 或 指标：
* 字段列表：包含数据来源表的全部字段。
* 计算字段：通过对现有字段二次计算生成新字段。
图层
支持为单个图表设置多个图层。点击图层特定区域可下钻数据查看更细粒度分析。
⚠️ 注意
明细表、地图、指标图不支持钻取功能。
指标
指标：需统计的数据。 * 汇总方式：根据字段类型自动选择计算方式。 * 数值格式设置：支持千分位、百分比、小数位数等格式。 * 结果筛选器：仅展示符合条件的结果。
过滤条件
设置后仅展示满足条件的数据，最多支持 20 个字段。
功能
- 图层切换：开启时，直接点击下方相应的图层，可完整展示下一图层的内容。

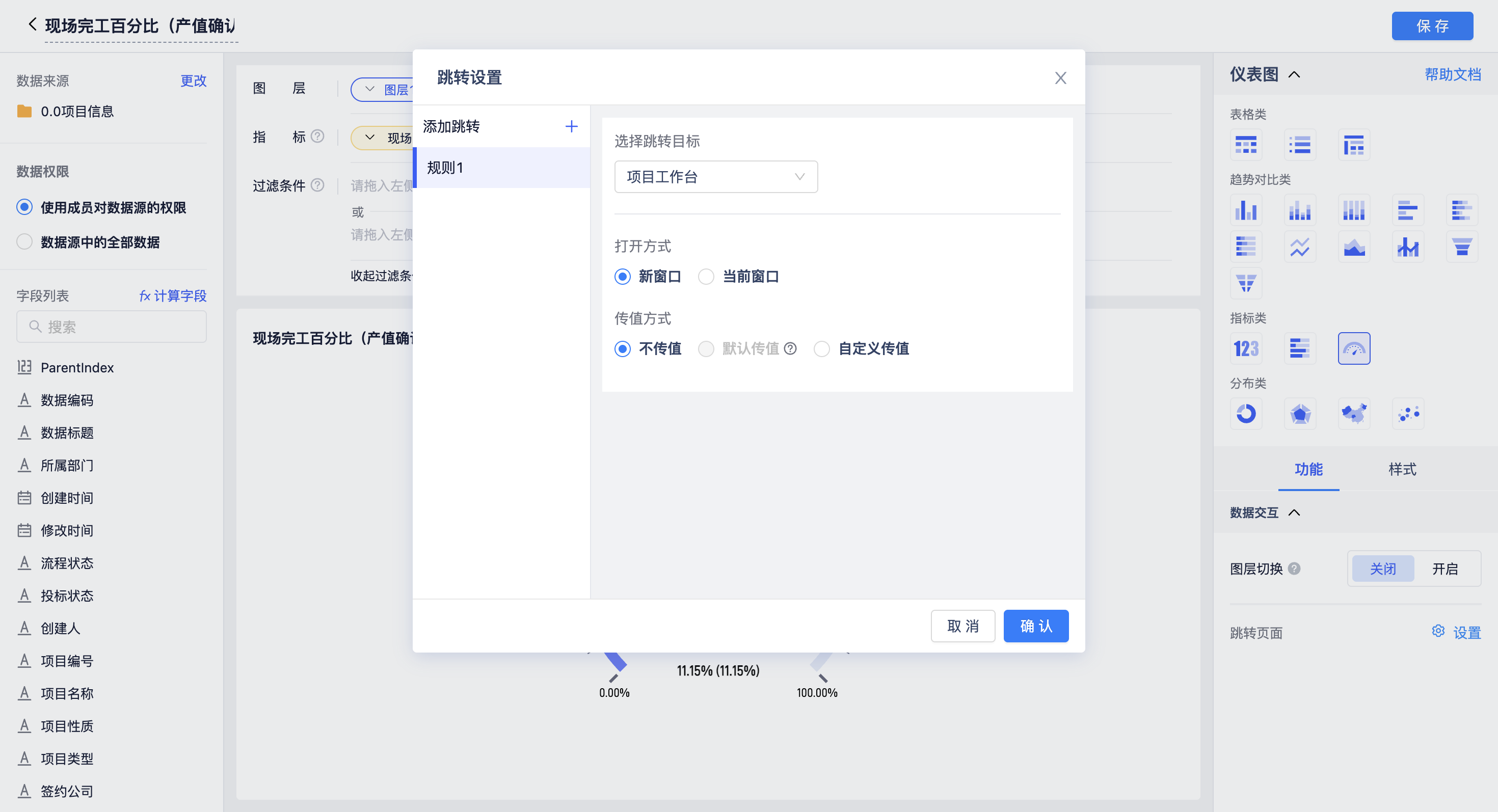

- 跳转页面：可设置跳转页面，支持自定义
打开方式与传值方式。

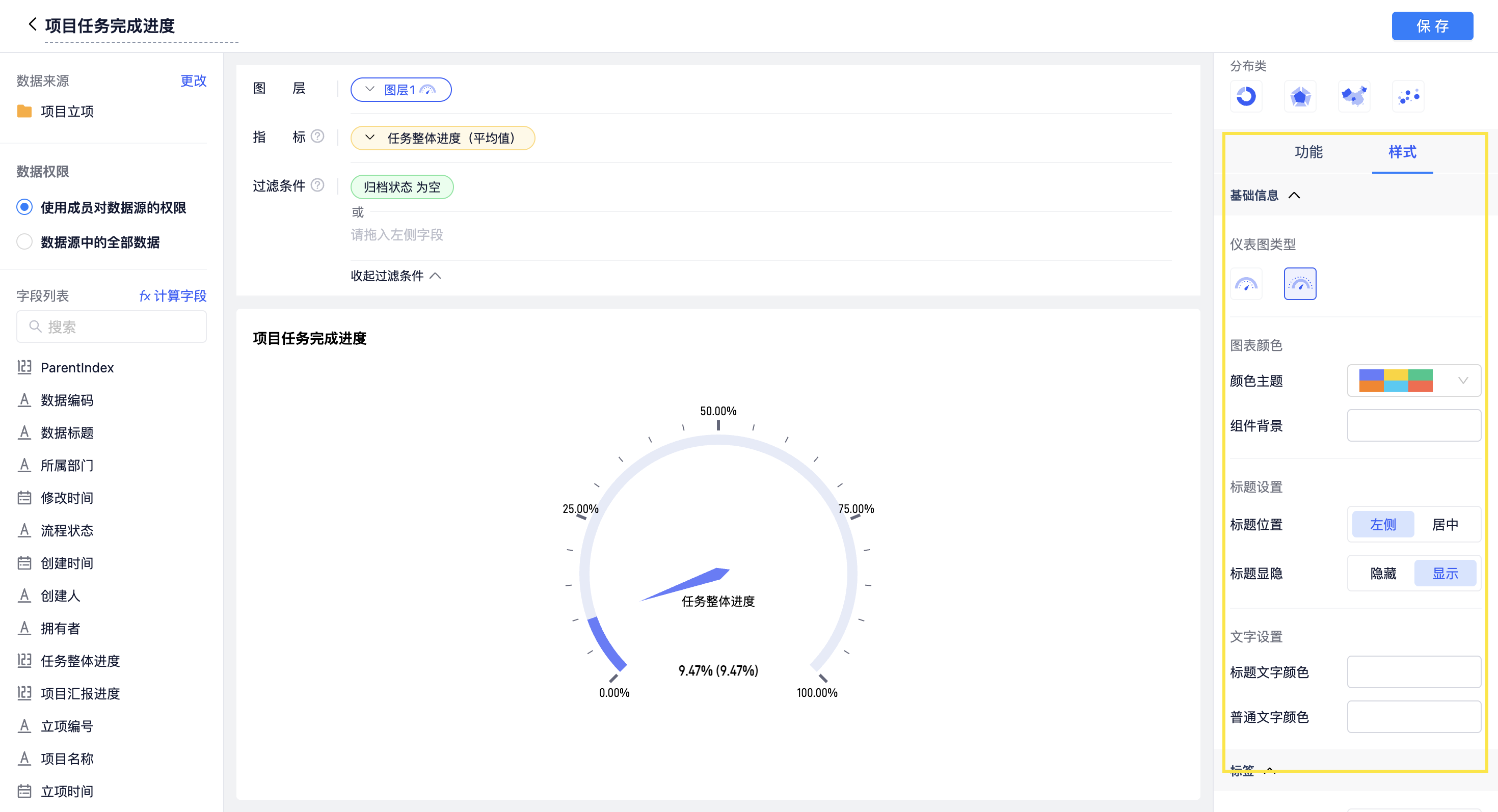

样式
支持切换图表类型，自定义颜色、标题、文字、图例等。
注意事项
- 图表联动：支持数据钻取及联动，可参考柱状图。
仪表图维度及指标说明：
| 维度 | 指标 |
|---|---|
| 0 个维度 | 1 个指标 |
