双轴图

简介

功能介绍

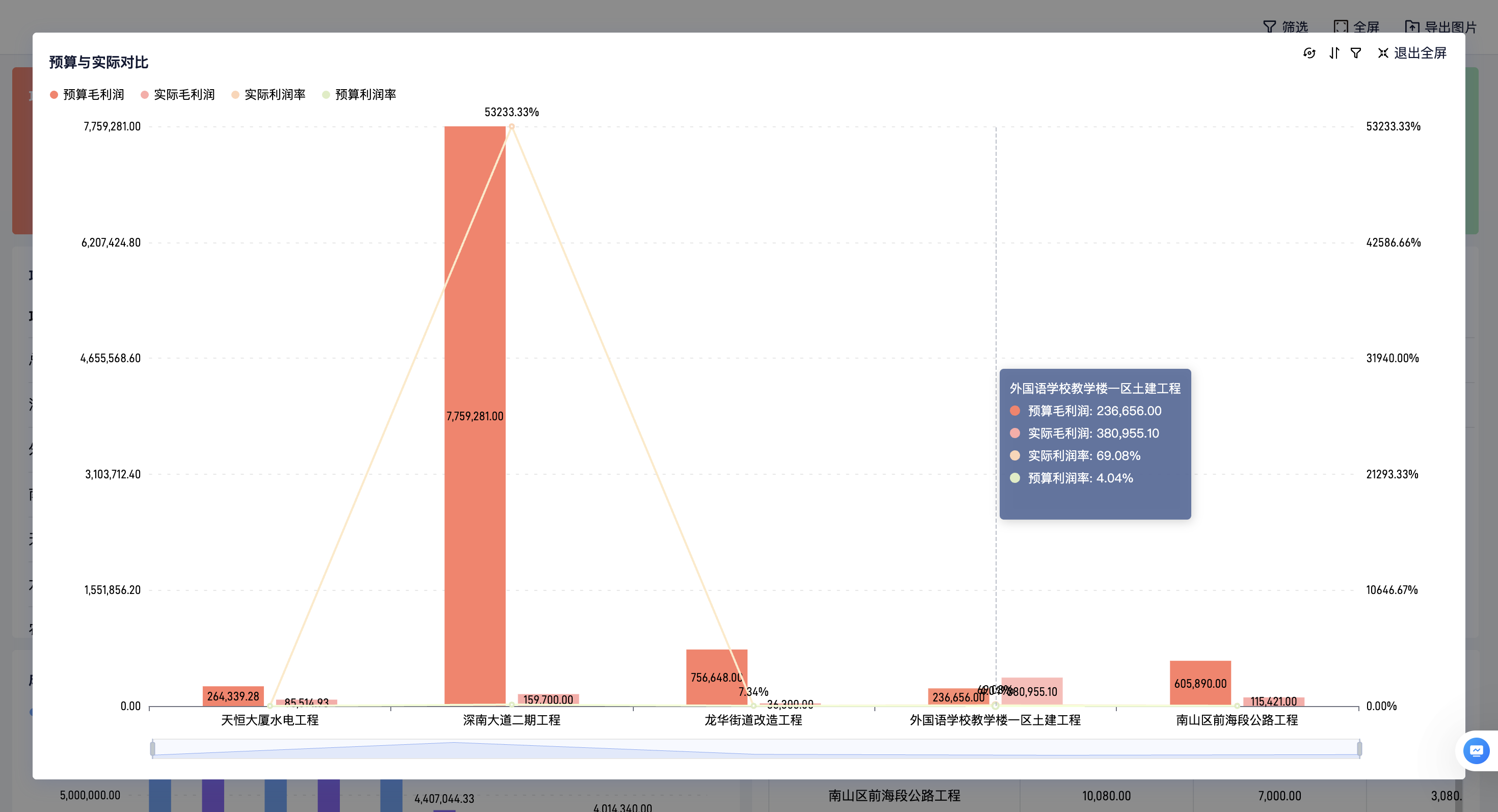

双轴图即具有两个 y 轴的图表。

使用场景

当需要通过二维坐标系的方式展示多个指标，且希望在一个坐标系内将多个指标通过不同的图表形式展示时可以使用 双轴图。

设置说明

• 图表
  选择 双轴图

• 数据来源
  选择 项目信息
• 数据权限
  选择 使用成员对数据源的权限，成员仅可查看其权限内的数据
• 图层
  默认选择 双轴图
• 指标（左）
  选择 预算毛利润、实际毛利润，汇总方式均设置为 总和值
• 指标（右）
  选择 实际利润率、预算利润率，汇总方式均设置为 总和值
• 过滤条件
  投标状态 不等于 未中标

功能详情

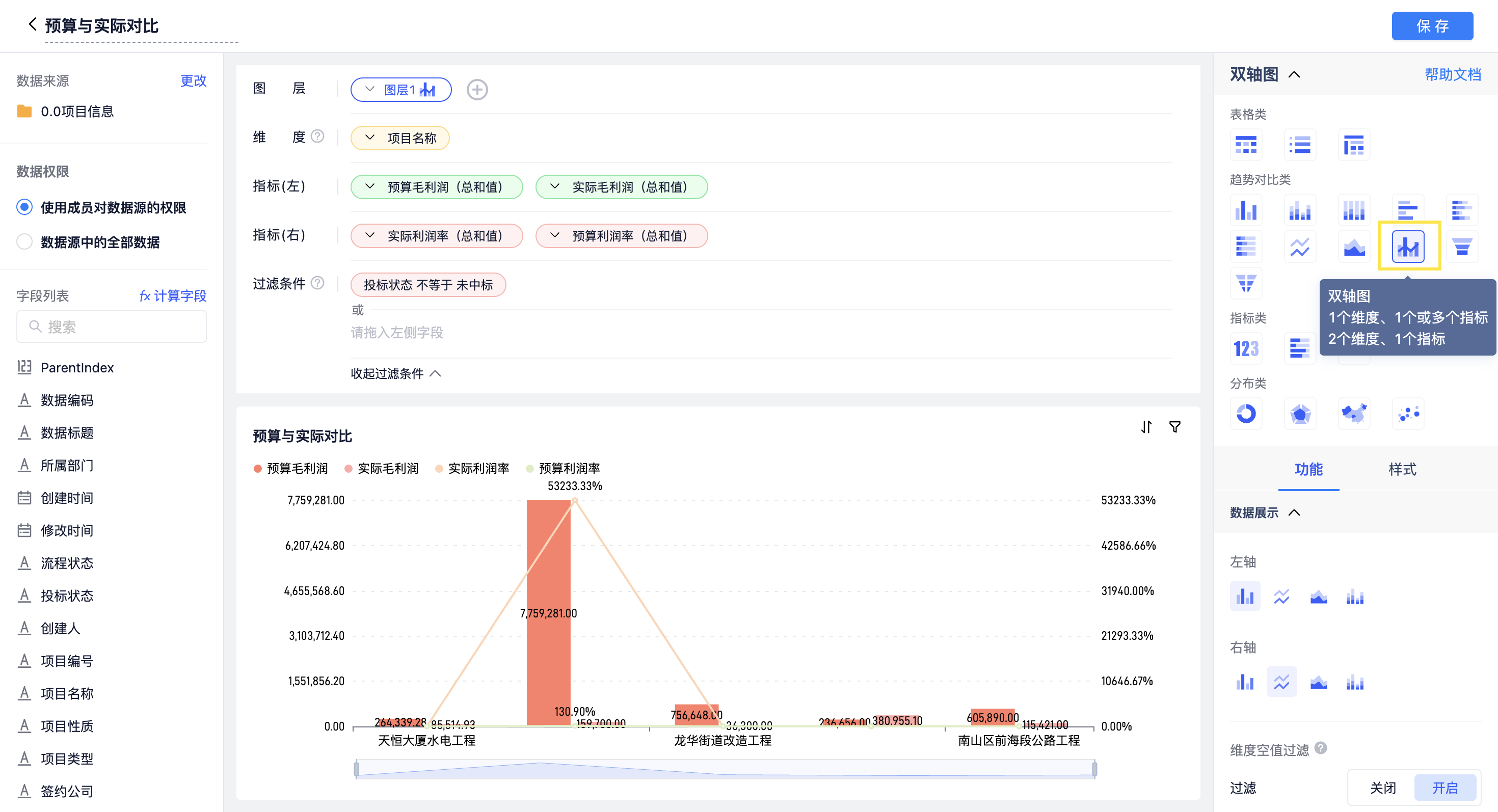

• 图表选择
  双轴图

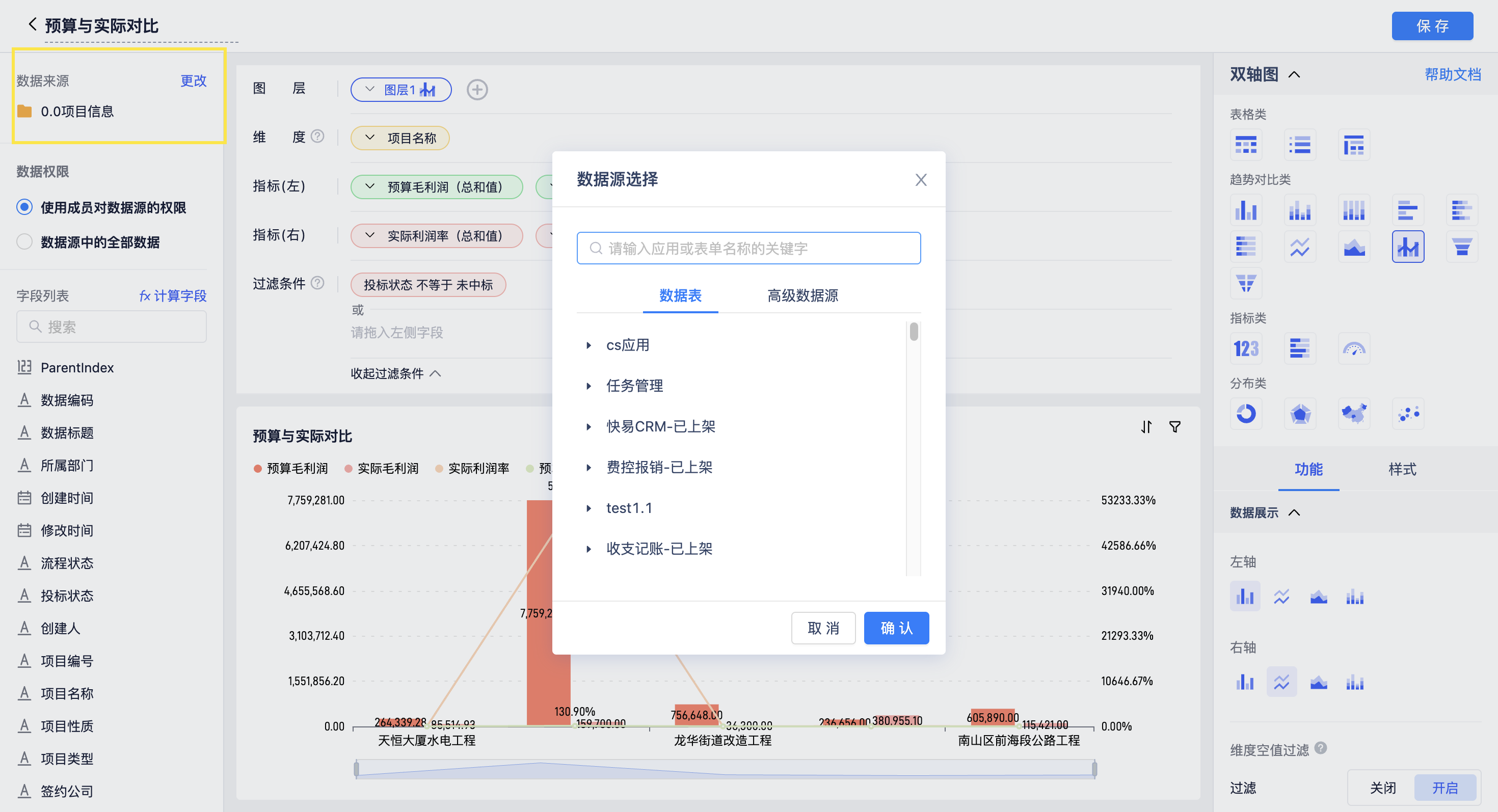

数据来源

可视化展现的数据对象，支持 数据表单 或 高级数据源。

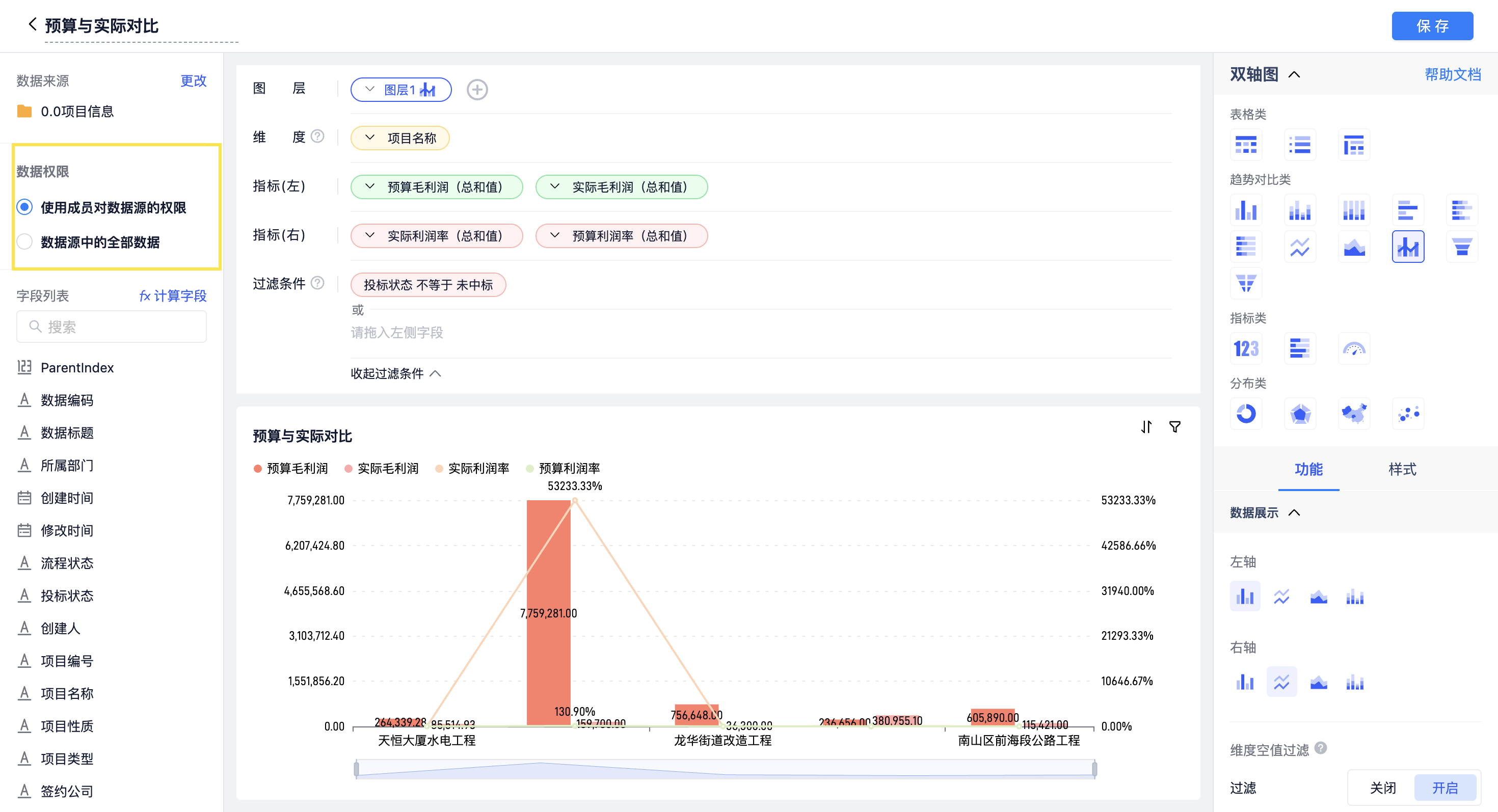

数据权限

控制成员查看数据的范围： * 使用成员对数据源的权限
图表仅统计该成员拥有权限的数据 * 数据源中的全部数据
图表统计数据源全部记录

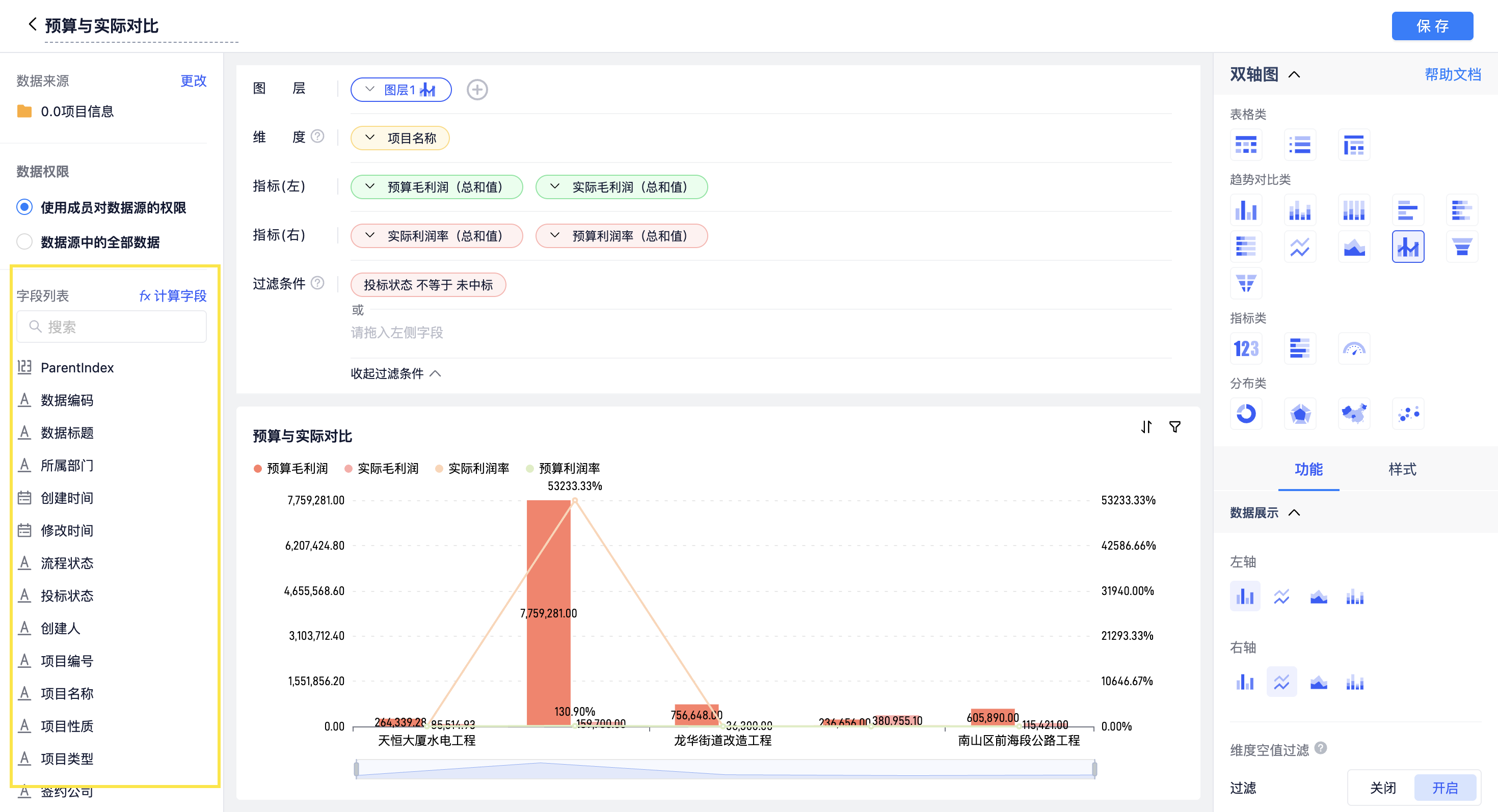

字段列表

可将 字段列表 中字段拖拽至 维度、指标： * 字段列表
包含数据来源表的全部字段 * 计算字段
通过对现有字段二次计算生成新字段

图层

支持为单个图表设置多个图层。点击图层特定区域可下钻数据查看更细粒度分析 (注：明细表、地图、指标图 不支持此功能)。

指标

• 维度
  数据分析的角度。例如：以 项目名称 为维度，将 预算毛利润 作为指标统计数量。
• 指标
  需统计的数据，按维度分组汇总：
• 汇总方式：根据字段类型自动选择计算方式
• 数值格式设置：支持千分位、百分比、小数位数等格式
• 结果筛选器：仅展示符合条件的结果

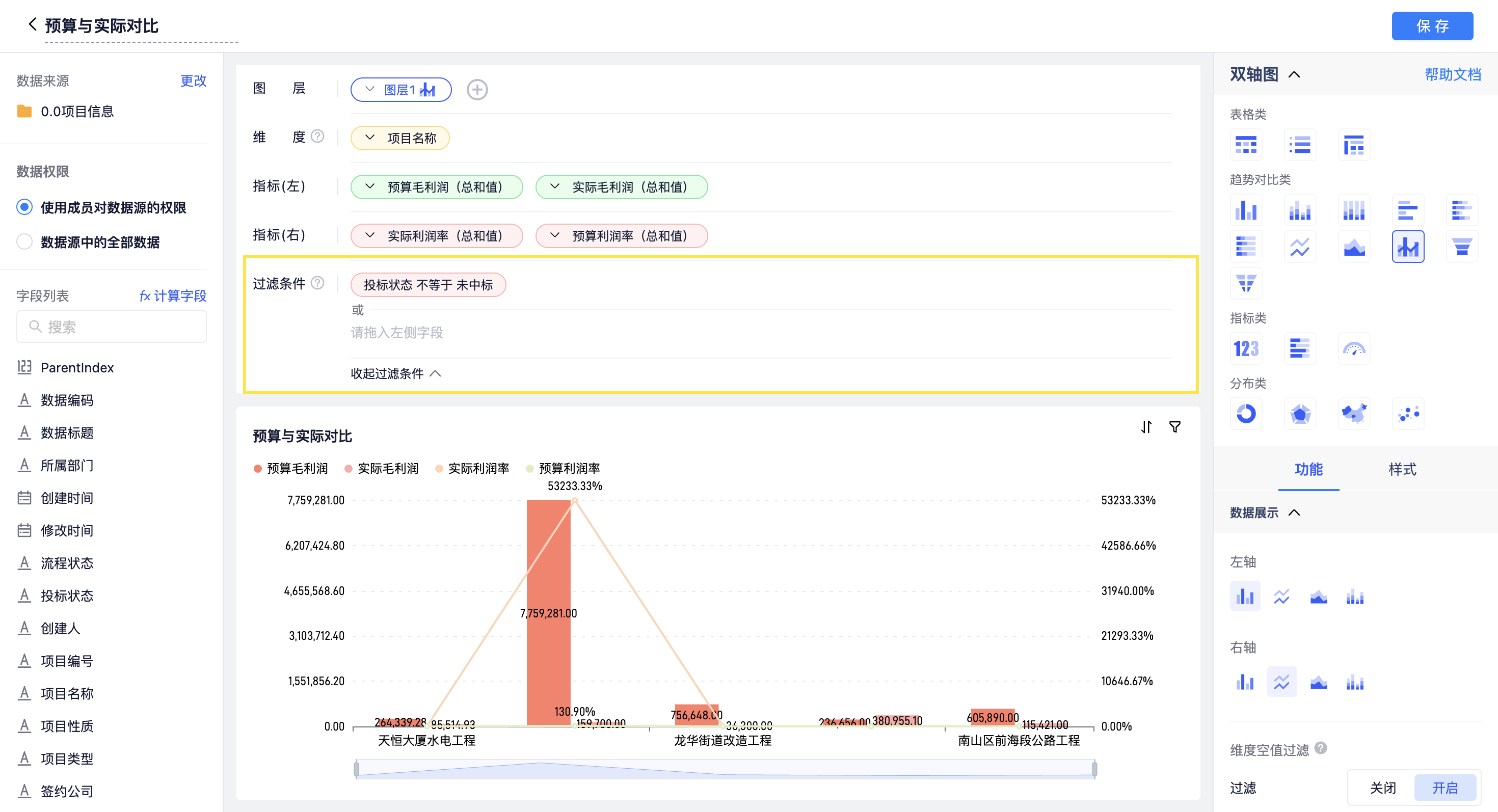

过滤条件

设置后仅展示满足条件的数据，最多支持 20 个字段。

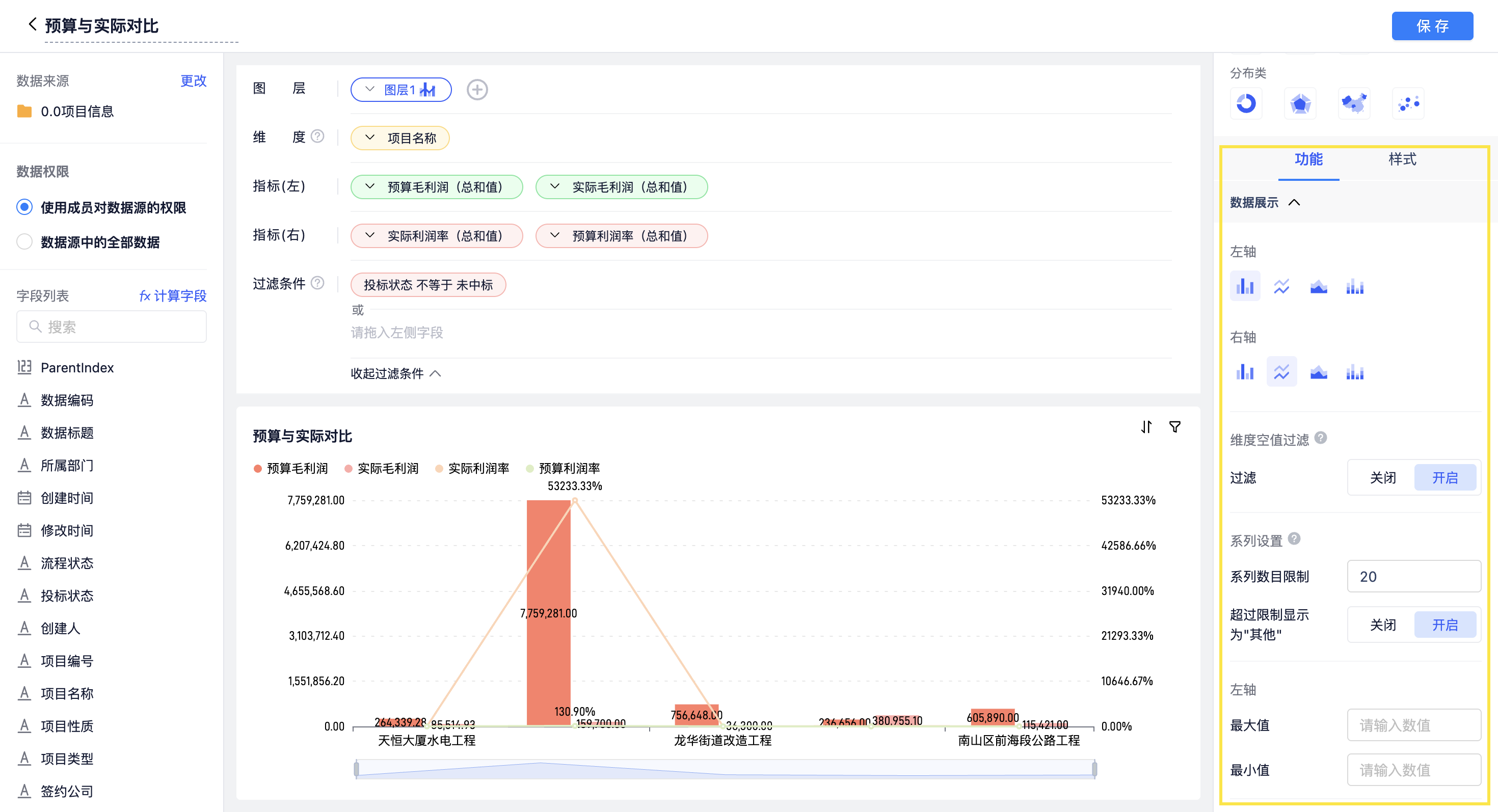

功能

• 维度空值过滤
  默认过滤维度值为空的记录
• 系列数目限制
  限制维度值最大显示数量，超出部分归为 其他
• 左轴/右轴
  设置坐标 Y 轴的最大最小值，超出范围不显示
• 缩略轴
  默认开启，用于调整坐标 X 轴范围，配色默认为 明亮
• 图层切换
  开启时，直接点击下方相应的图层，可完整展示下一图层的内容
• 图表联动
  图表联动发生在 2 个及以上的图表组件中，在点击一个图表的数据，数据来源 相同的其他图表发生相应变化。

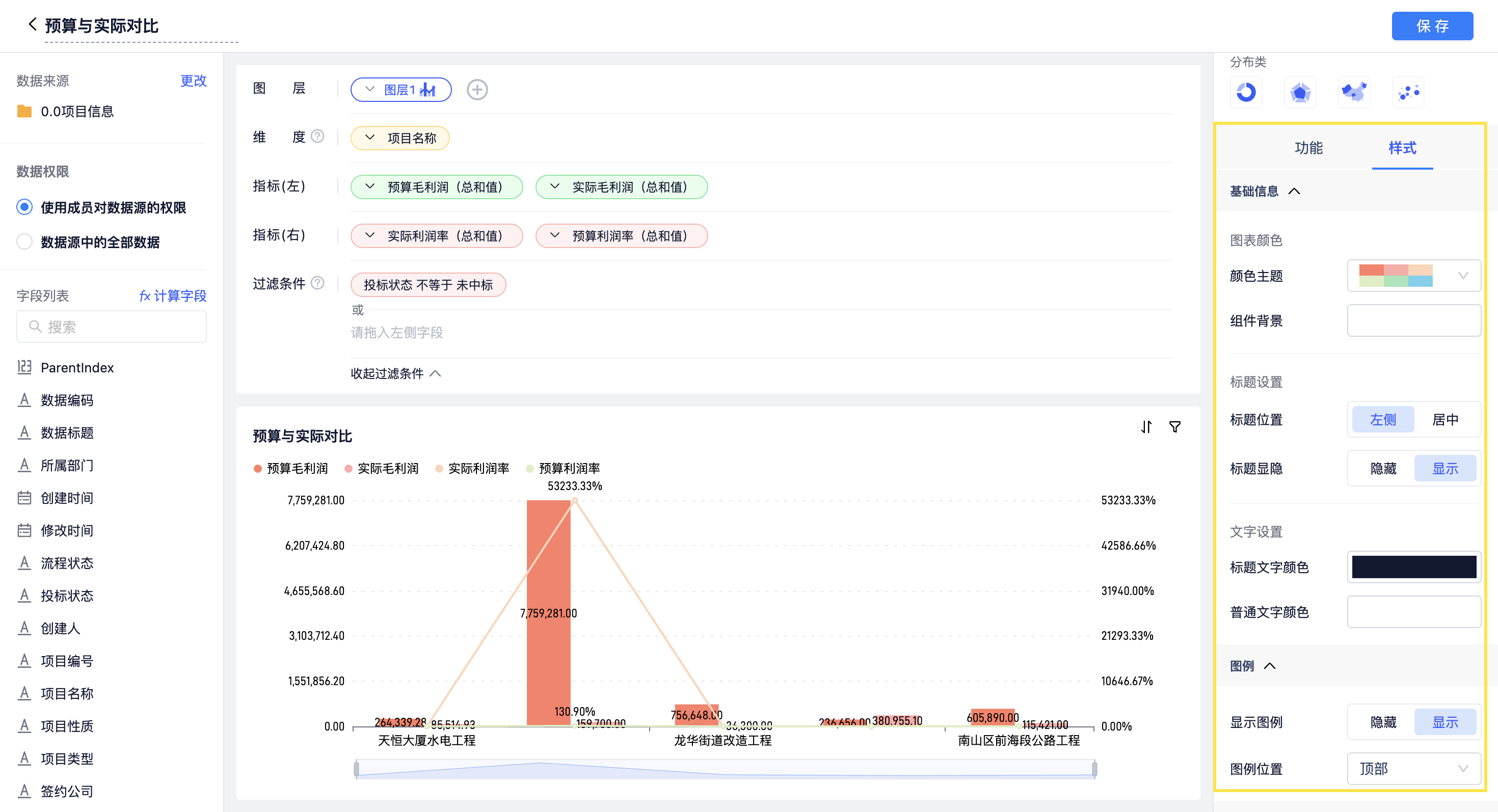

样式

支持切换图表类型，自定义颜色、标题、文字、图例等。

注意事项

• 图表联动
  支持数据钻取及联动，可参考柱状图。
• 双轴图 维度及指标说明

维度	指标	说明
1 个维度	1 个指标	需同时设置 1 个左轴指标和 1 个右轴指标
1 个维度	多个指标	需同时设置至少 1 个左轴指标和 1 个右轴指标
2 个维度	1 个指标	设置 2 个维度、1 个左轴指标及 1 个右轴指标
