柱状图

简介

功能介绍

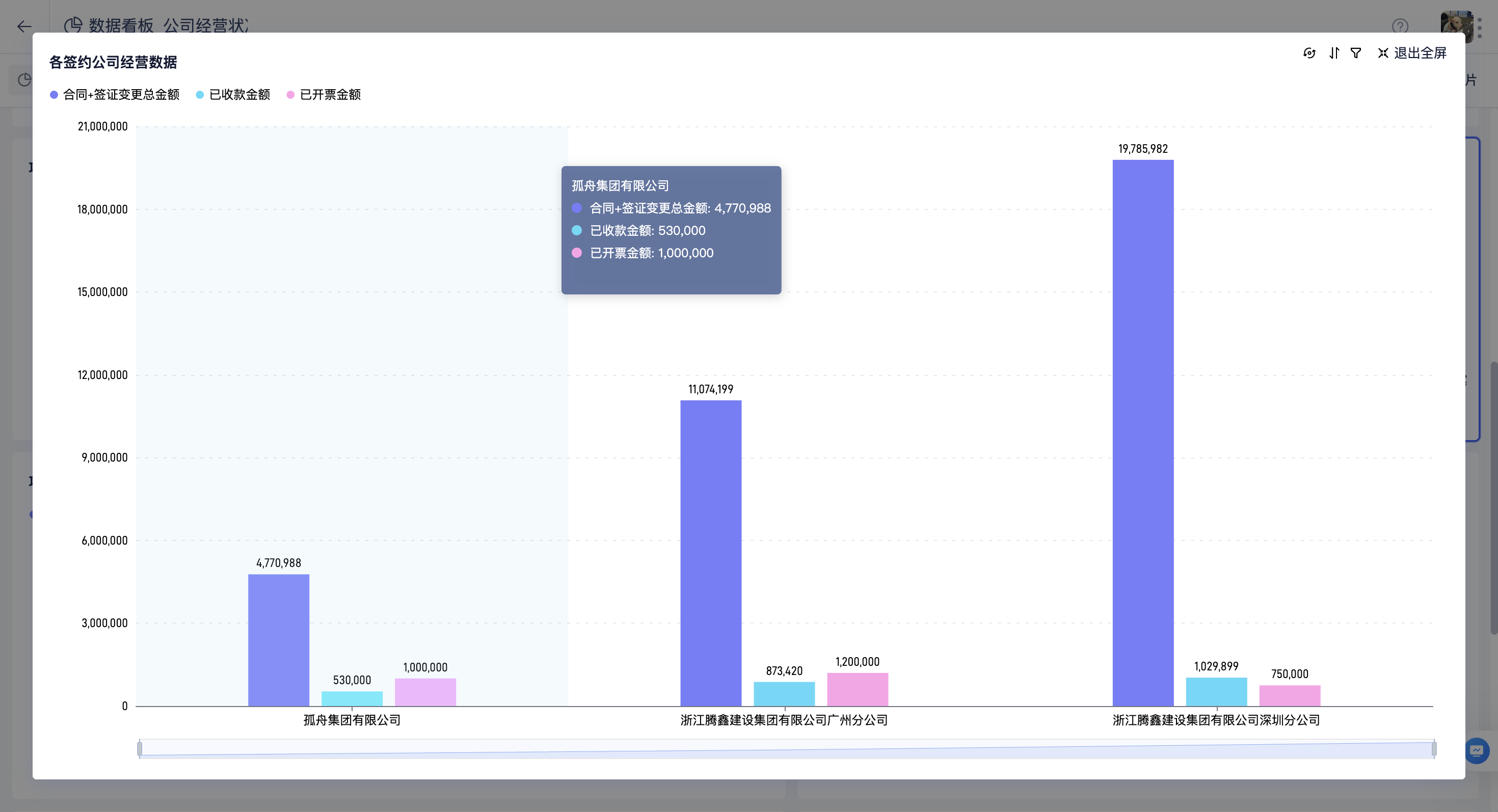

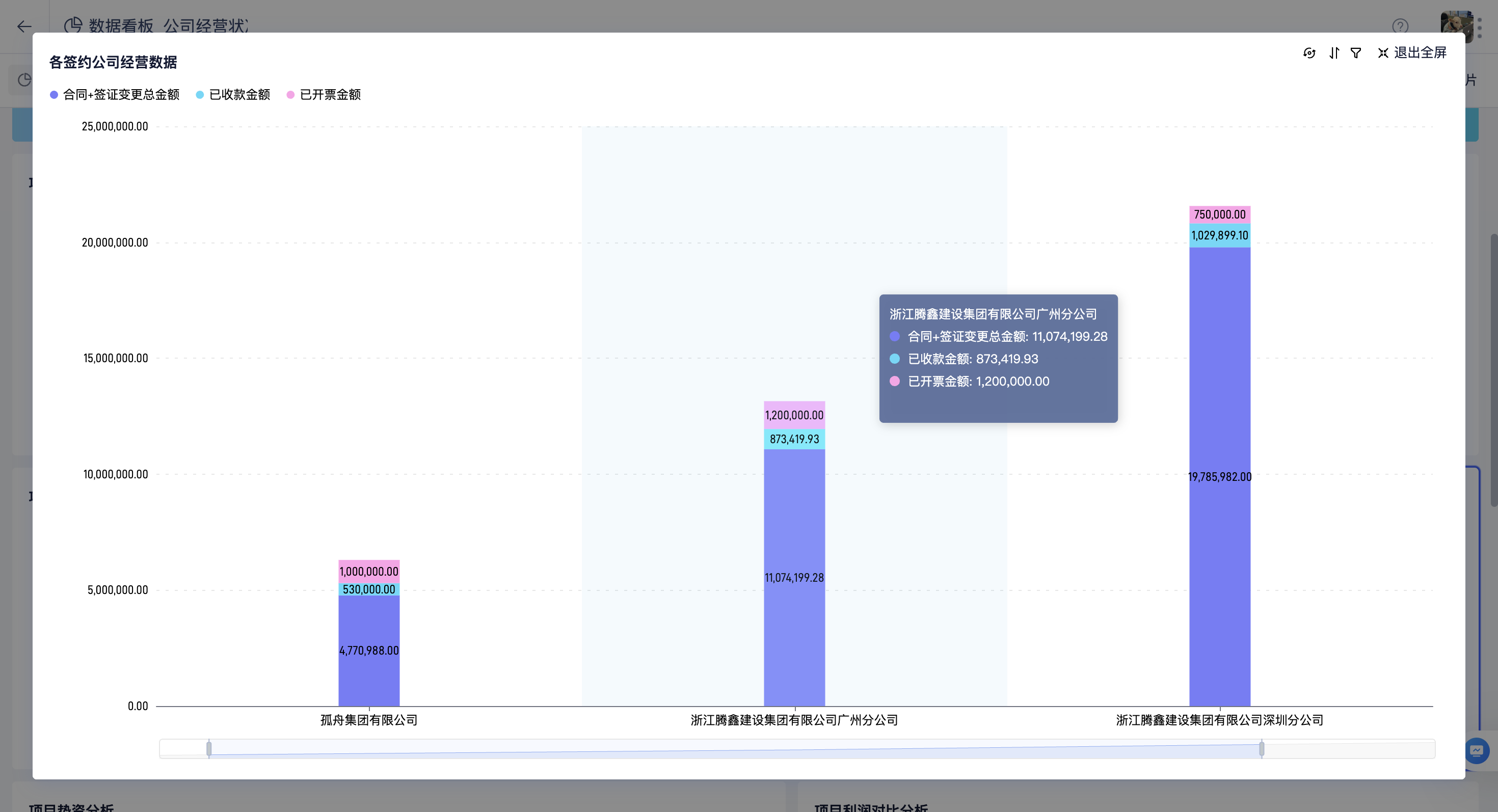

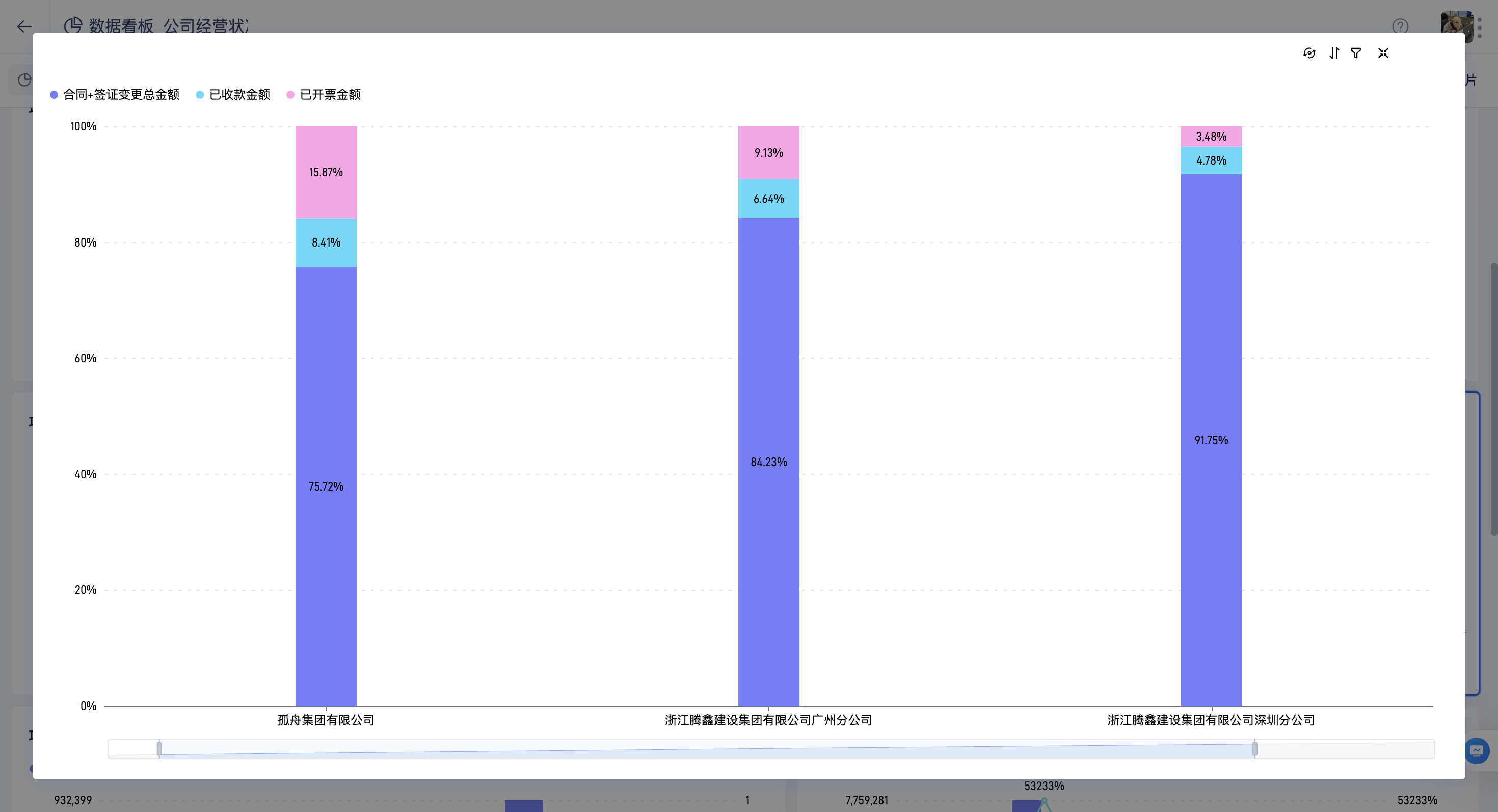

柱状图、堆叠柱状图、百分比堆叠柱状图使用宽度相同的柱子对数据进行可视化展示，不同图表间可相互切换。

使用场景

该类型图表可用于比较数据差异及趋势。例如：按公司维度查看经营数据。

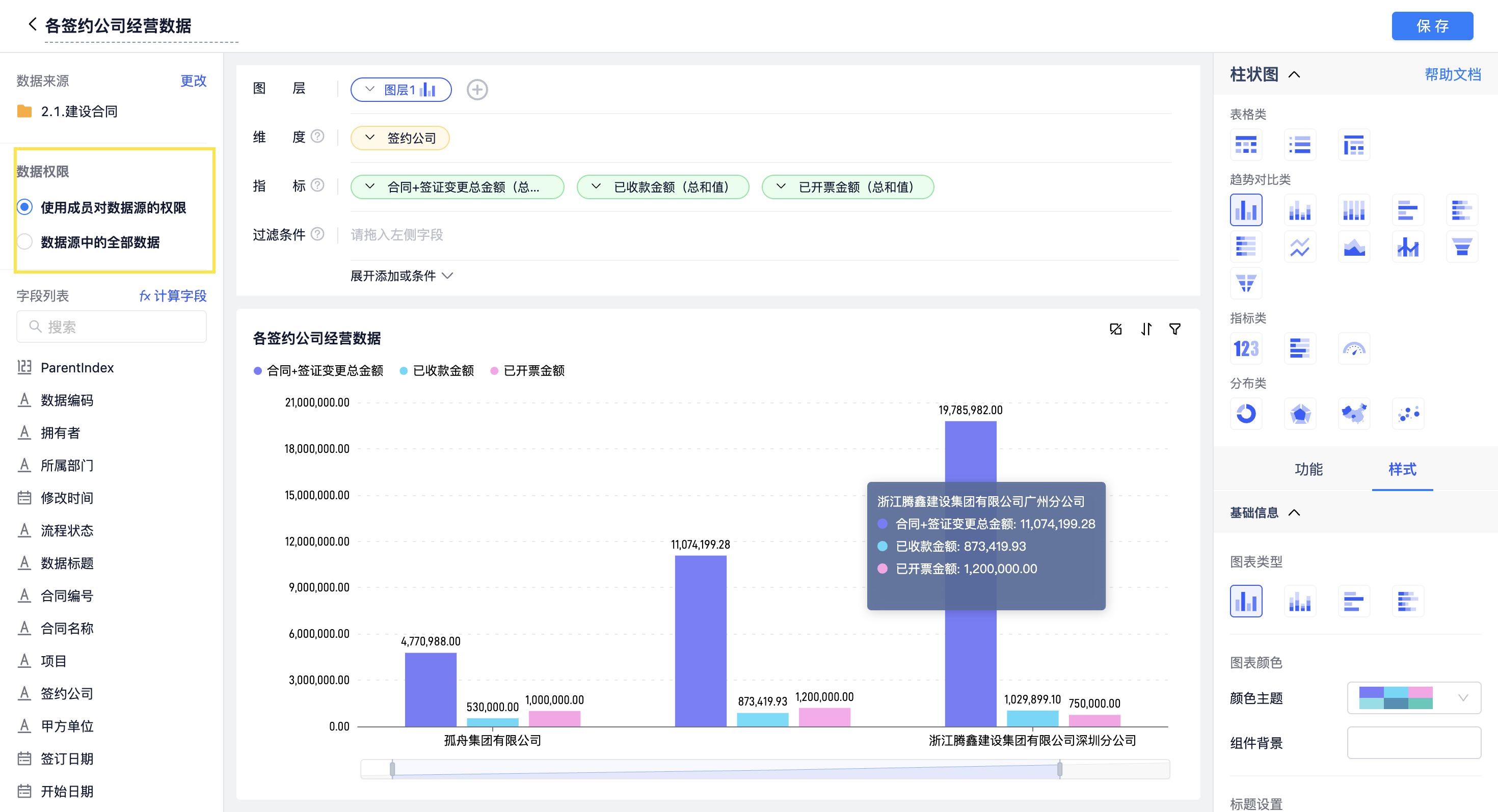

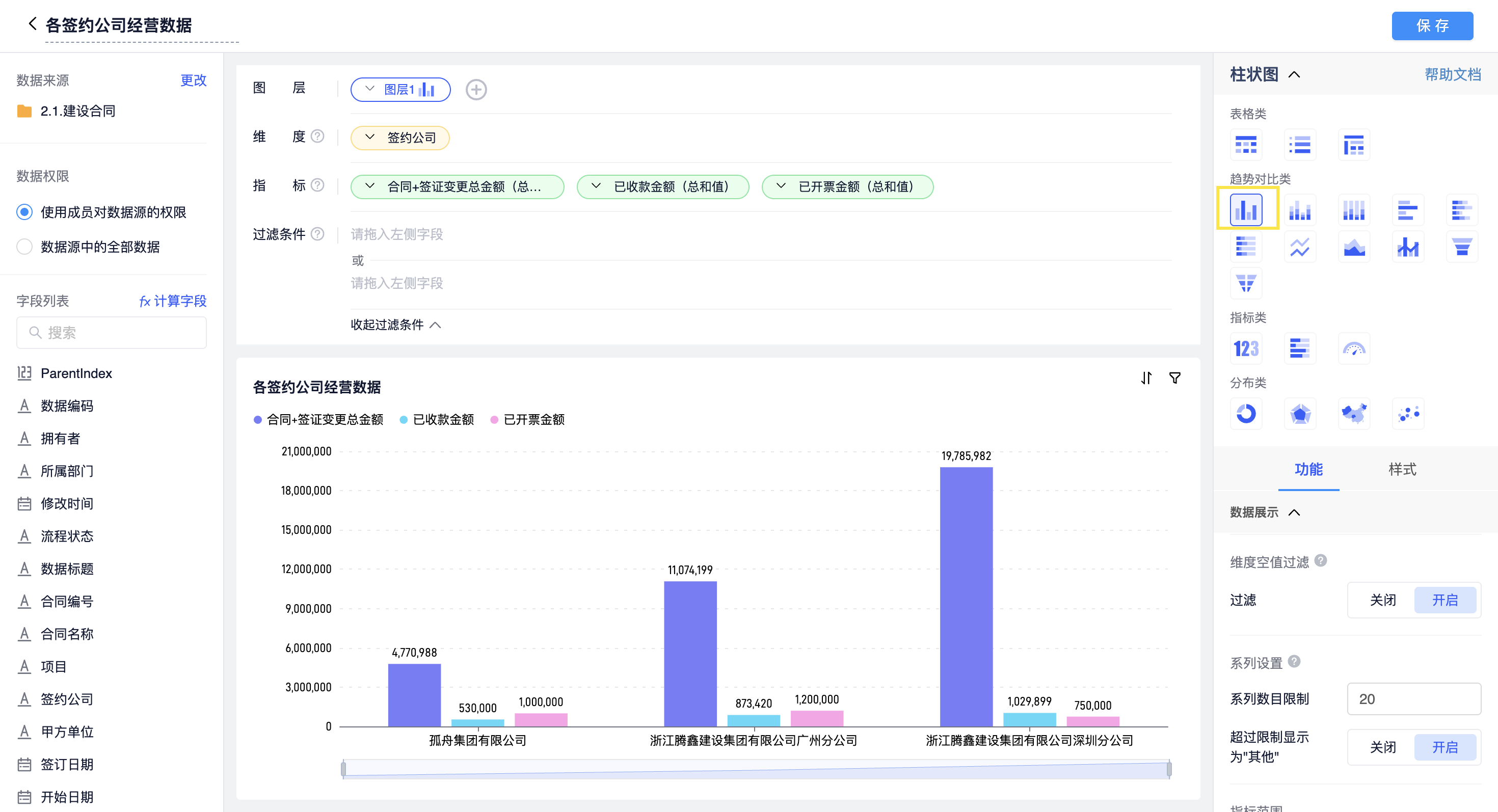

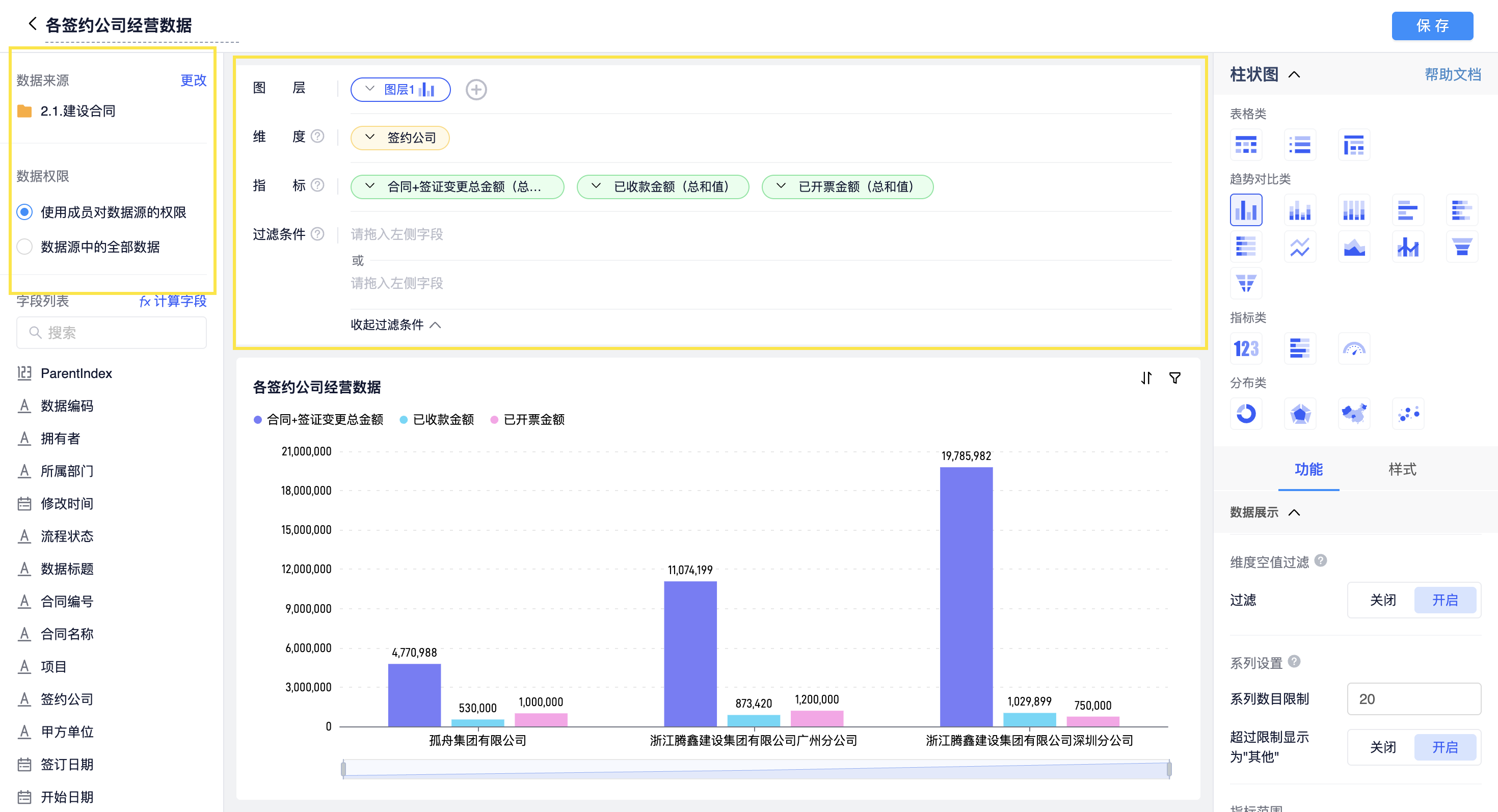

设置说明

图表：选择 柱状图。
数据来源：选择 建设合同。
数据权限：选择 使用成员对数据源的权限，成员仅可查看其所属公司的数据。
图层：默认选择 柱状图。
维度：选择 签约公司。
指标：选择 合同+签证变更总金额、已收款金额、已开票金额，汇总方式均设置为 总和值。
过滤条件：未设置过滤规则。

功能详情

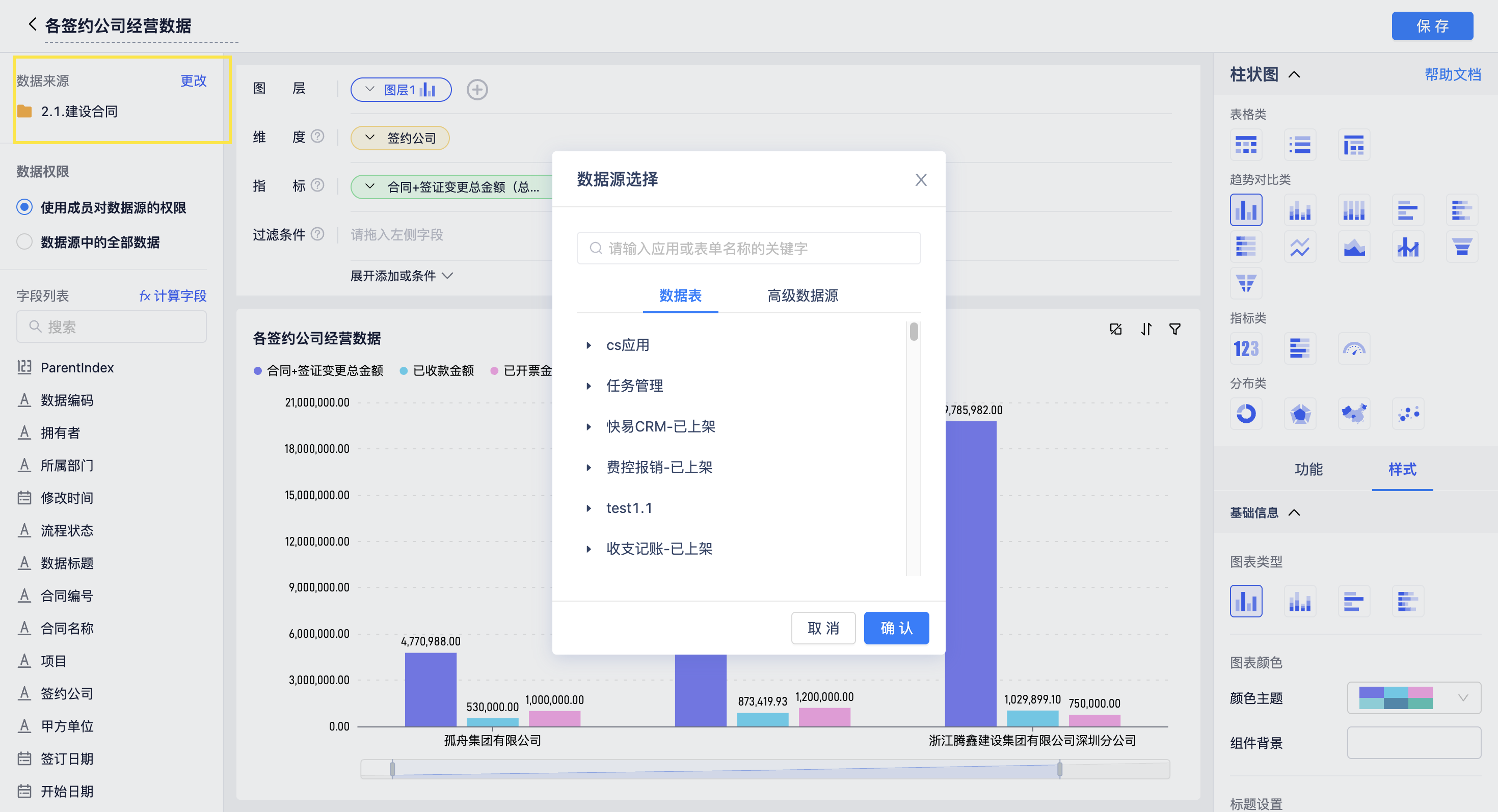

数据来源

可视化展现的数据对象，支持 数据表单 或 高级数据源。

数据权限

控制成员查看数据的范围：

使用成员对数据源的权限：图表仅统计该成员拥有权限的数据。
数据源中的全部数据：图表统计数据源全部记录。

字段列表

可将 字段列表 中的字段拖拽至 维度、指标：

可选字段：数据来源表的全部字段。
计算字段：通过对现有字段二次计算生成新字段。

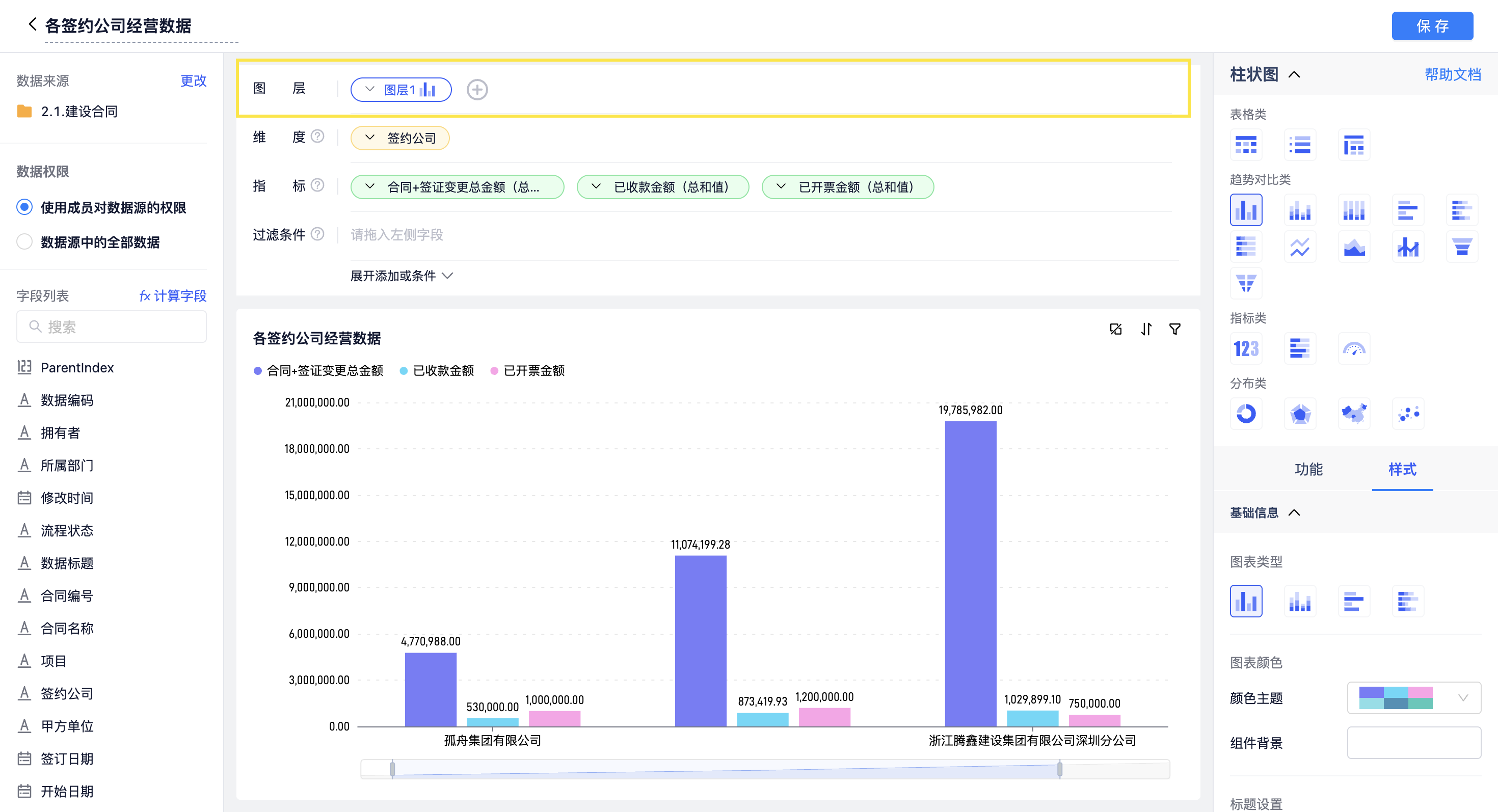

图层

支持为单个图表设置多个图层。点击图层特定区域可 下钻数据 查看更细粒度分析。

⚠️ 注意
明细表、地图、指标图 不支持此功能。

维度与指标

维度指数据分析的角度。
例如：以 项目地址 为维度，将 项目编号 作为指标统计数量。
指标指需统计的数据，按维度分组汇总：

汇总方式：根据字段类型自动选择计算方式。
数值格式设置：支持千分位、百分比、小数位数等格式。
结果筛选器：仅展示符合条件的结果。

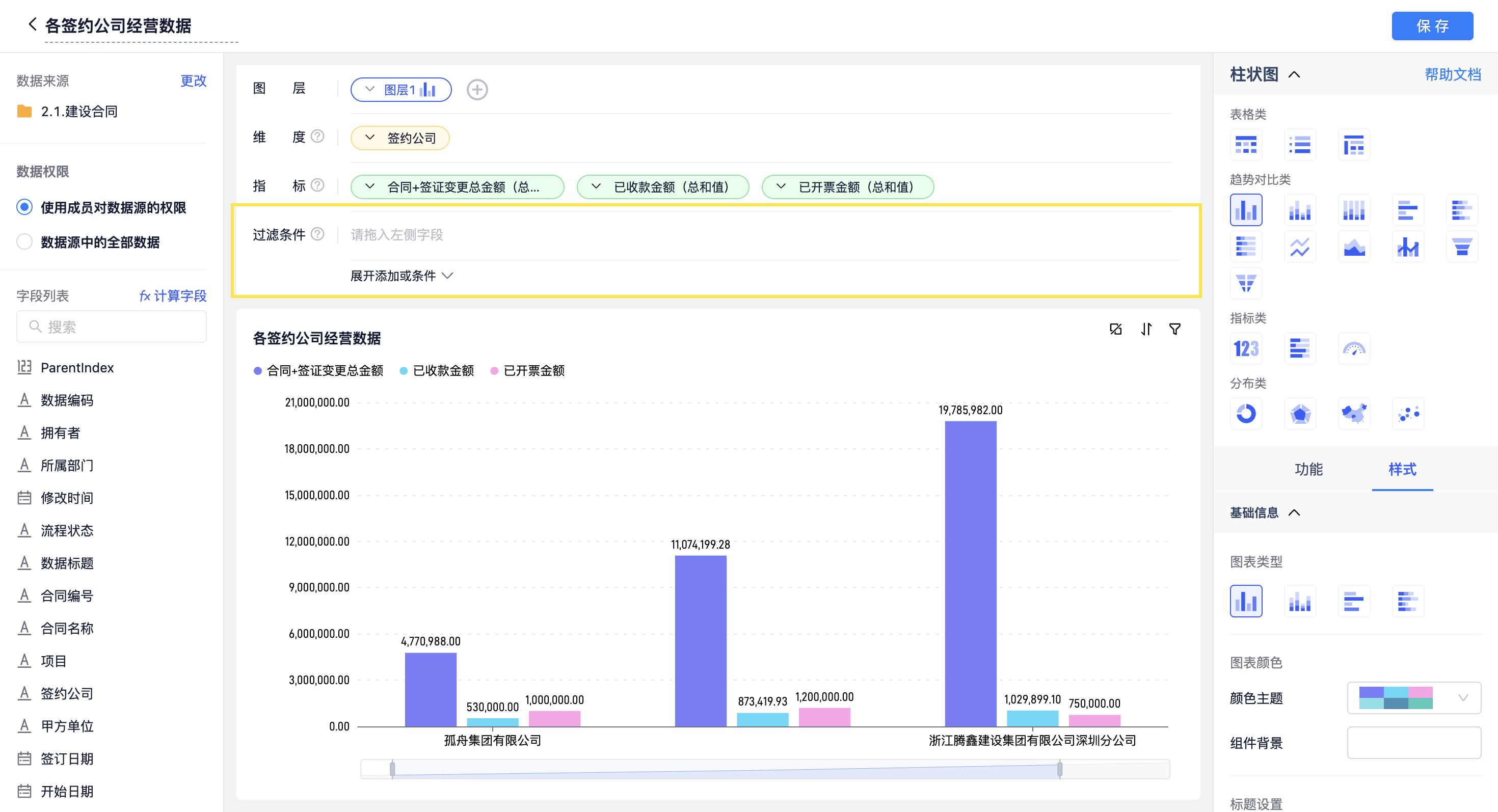

过滤条件

设置后仅展示满足条件的数据，最多支持 20 个字段。

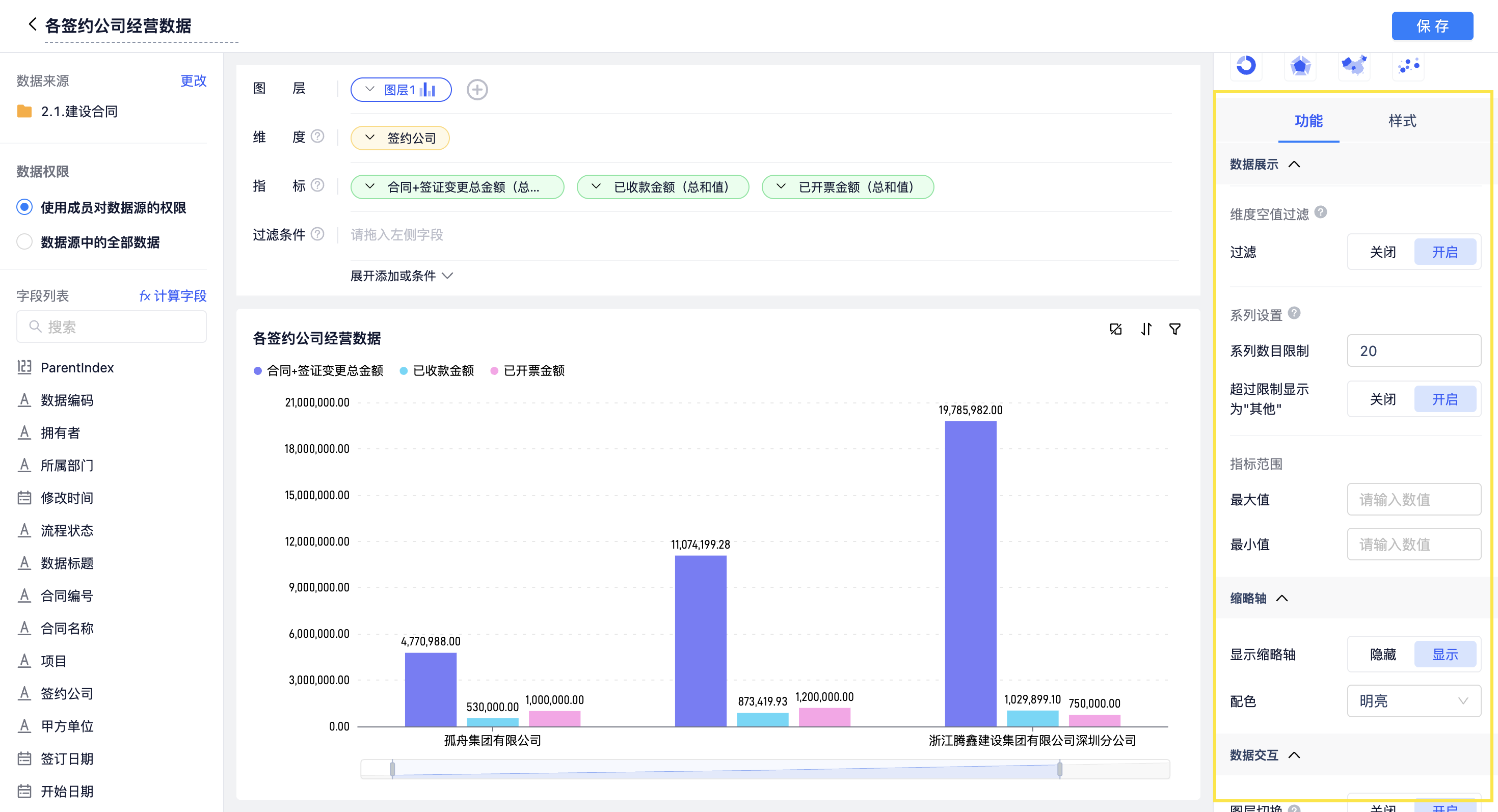

功能

维度空值过滤：默认过滤维度值为空的记录。
系列数据限制：限制维度值最大显示数量，超出部分归为 其他。
指标范围：设置坐标 Y 轴的最大最小值，超出范围不显示。
缩略轴：默认开启，用于调整坐标 X 轴范围，配色默认为 明亮。
图层切换：开启时，直接点击下方相应的图层，可完整展示下一图层的内容。
图表联动：图表联动发生在两个及以上图表组件中，点击一个图表的数据，数据来源 相同的其他图表发生相应变化。

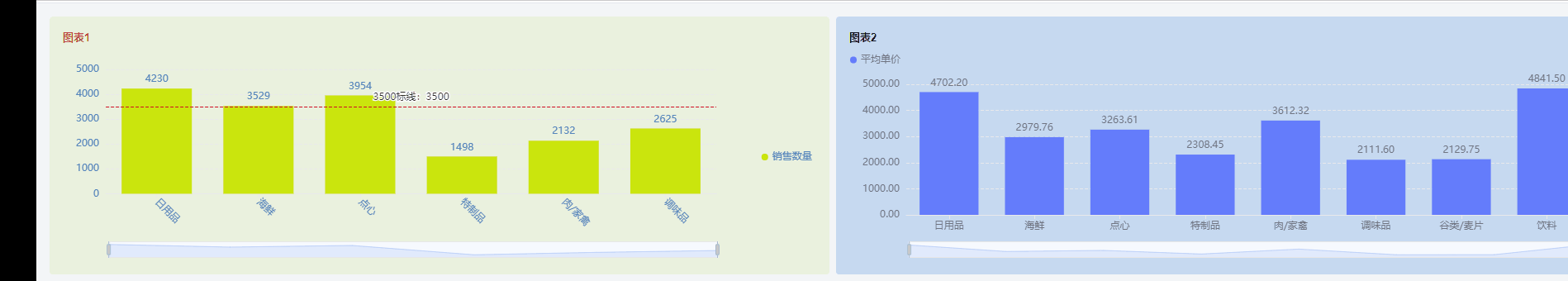

图层切换与图表联动

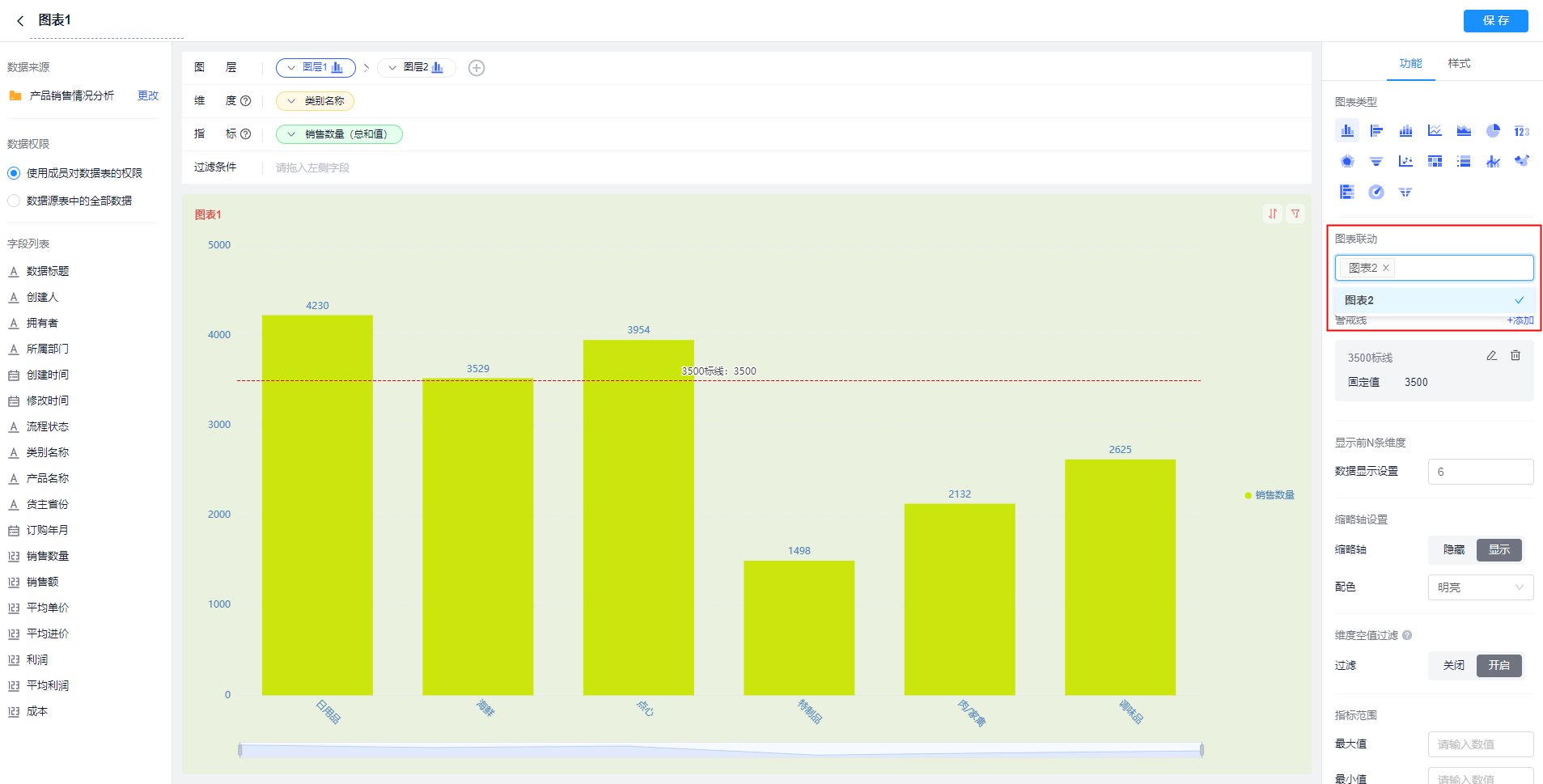

柱状图 支持 图层切换 及 图表联动，点击图表 1 的 海鲜 柱子后，图表 2 发生对应变化，仅展示 海鲜 数据。

⚠️ 注意
明细表、地图、指标图 不支持此功能。

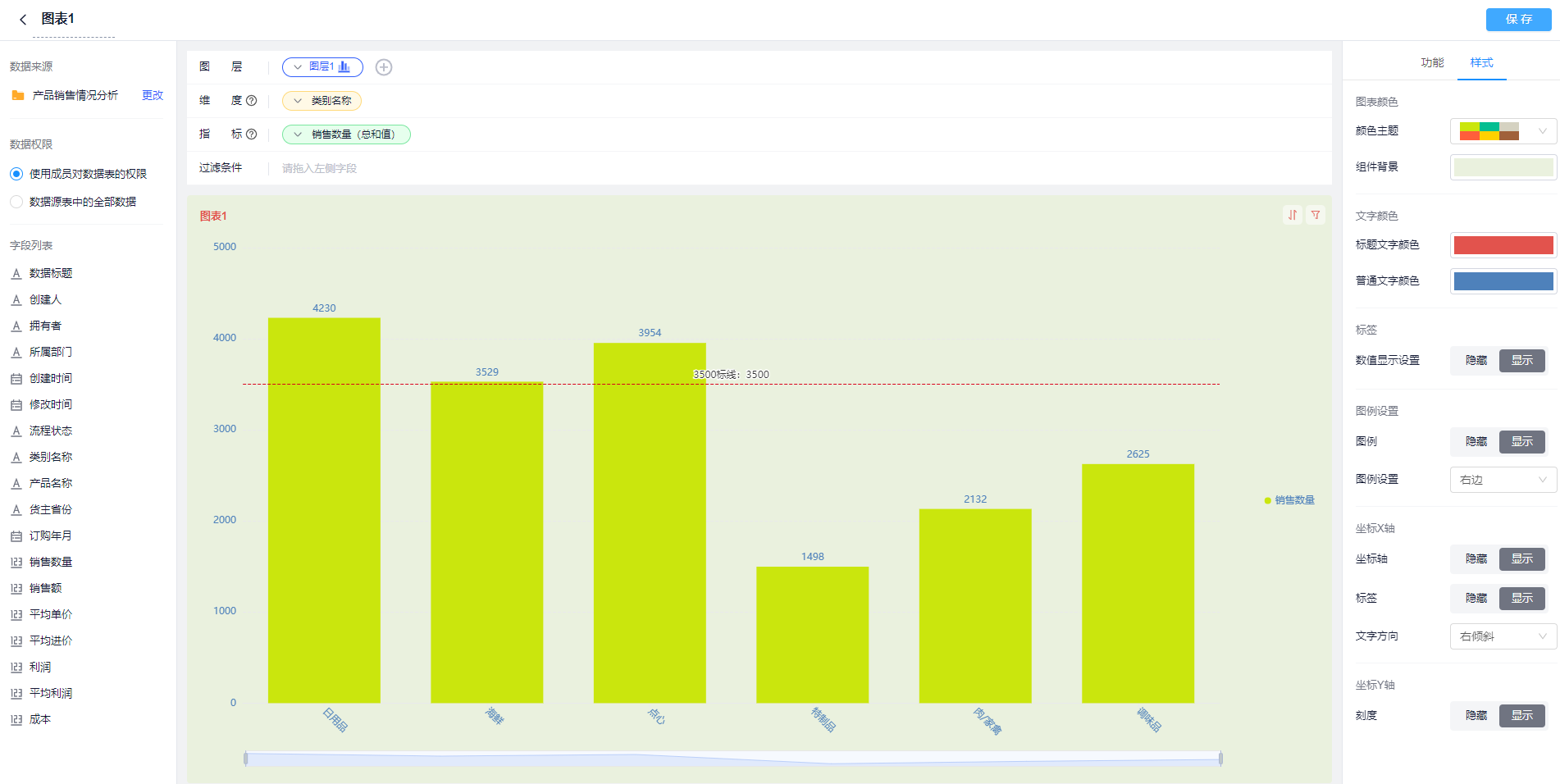

在图表 1 的图层 1 中以 类别名称 为 维度，销售数量 为 指标。

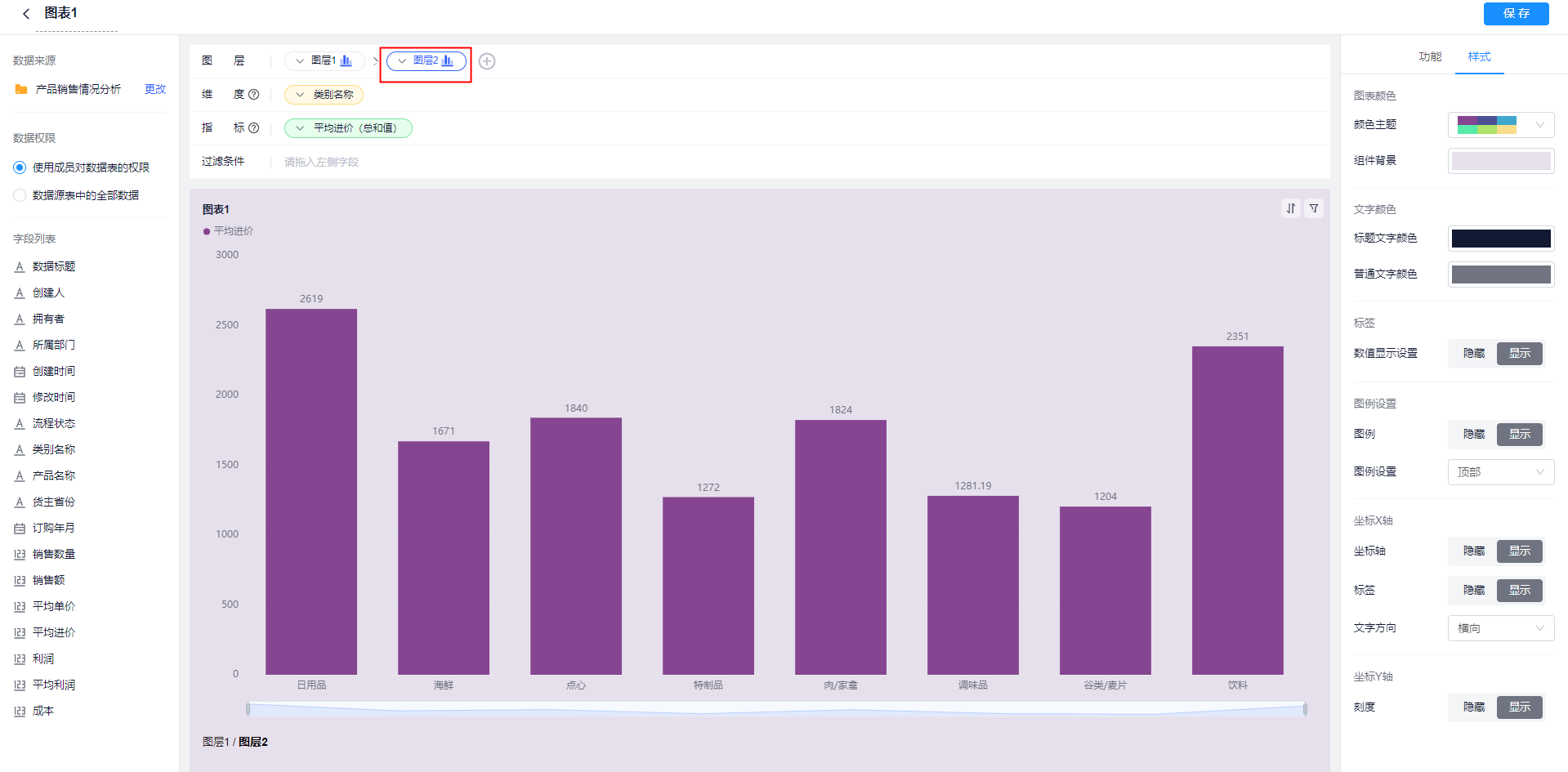

在图表 1 的图层 2 中以 类别名称 为 维度，平均进价 为 指标 做 柱状图。

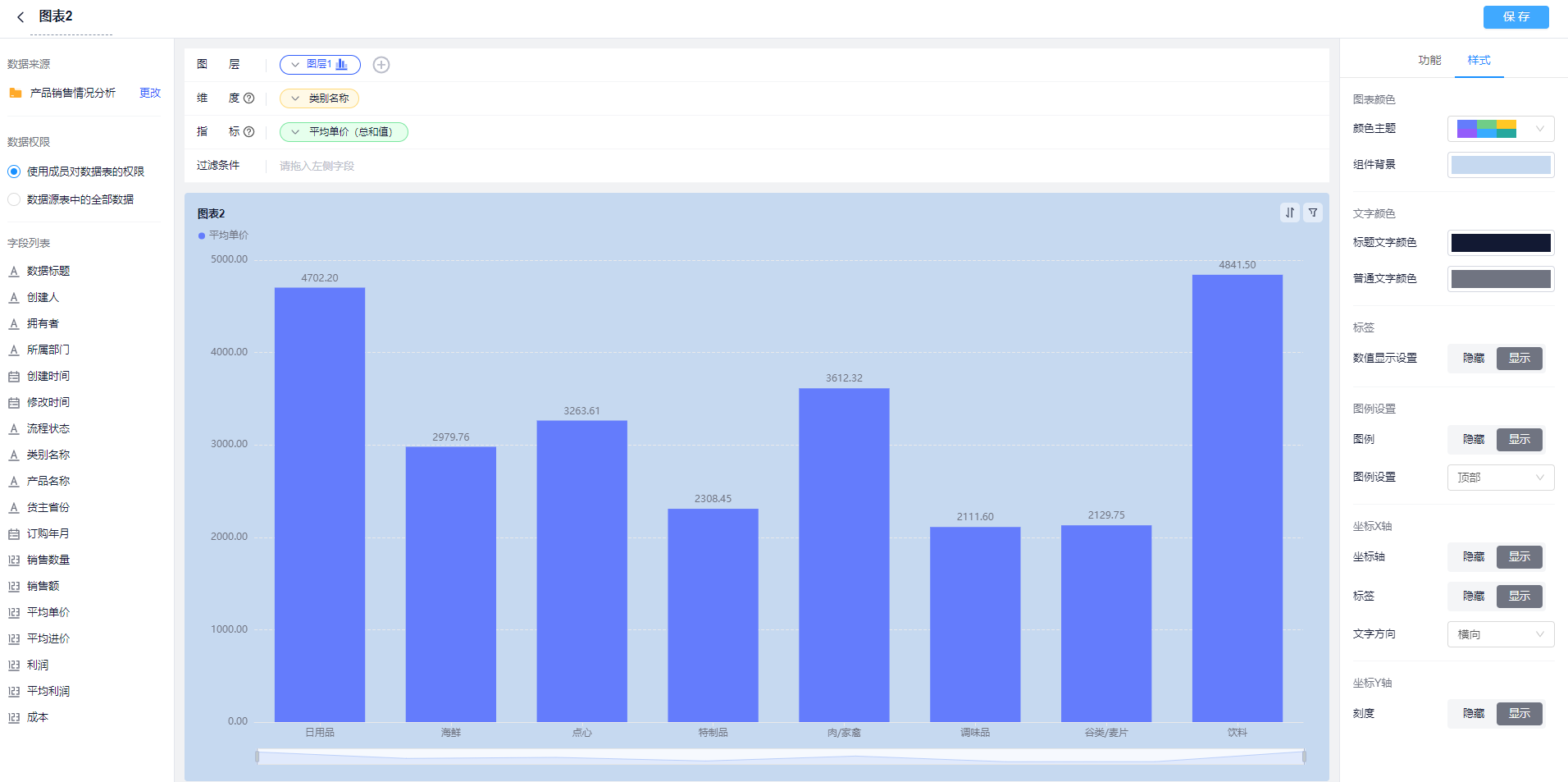

在图表 2 中以 类别名称 为维度，平均单价 为 指标。

由于 图表1 与 图表2 的 数据来源 相同，因此可以设置 图表联动，在图表 1 的图层 1 中，图表联动 选择图表 2。

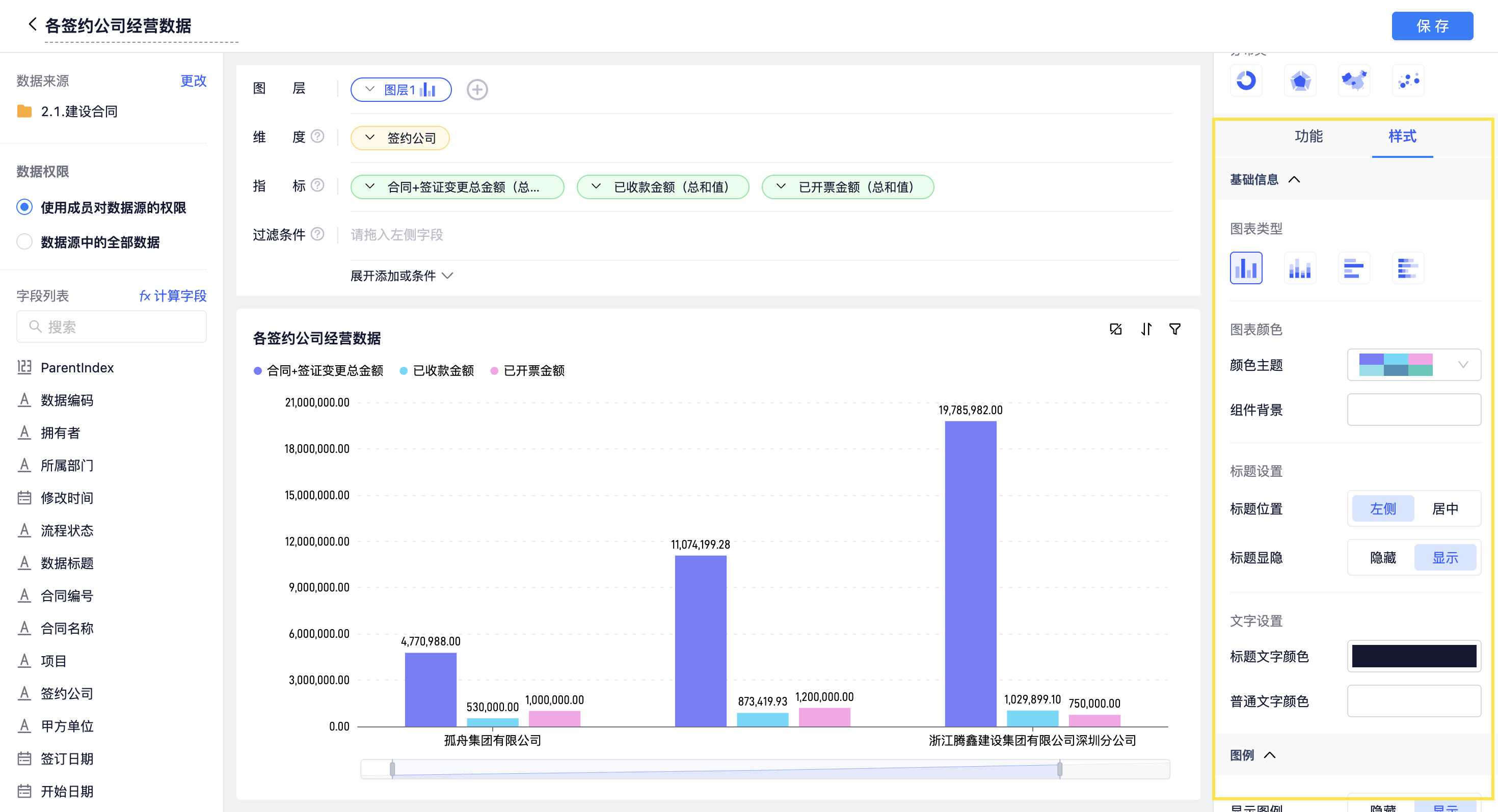

样式

支持切换图表类型，自定义颜色、标题、文字、图例、坐标轴等。

注意事项

柱状图 维度及指标说明：

维度	指标	图例展示说明
1 个维度	1 个指标	用 1 个图例代表 1 个指标，即各柱子颜色相同。
1 个维度	多个指标	用多个不同颜色的图例展示不同指标，图例颜色与各指标一一对应。
2 个维度	1 个指标	用多个不同颜色的图例展示第二个维度下的内容，图例颜色与第二维度下的维度内容一一对应。
