进度图

简介

功能介绍

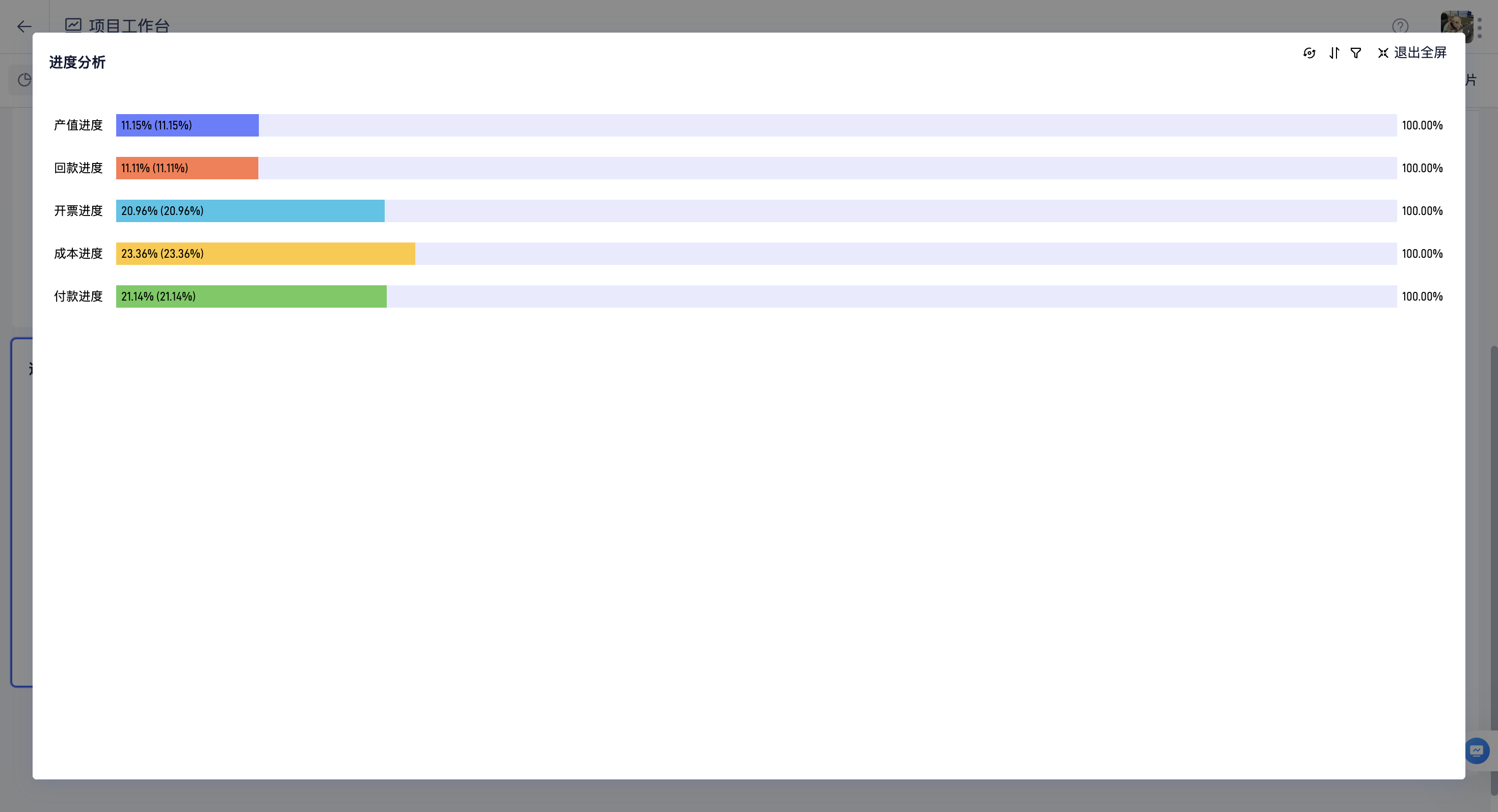

进度图能够清晰地表现某个或某些指标的进度，主要用于展现指标进度。

使用场景

当需要分析一个或多个指标的完成进度时，可通过 进度图 查看完成情况，如经营指标中的各项进度。

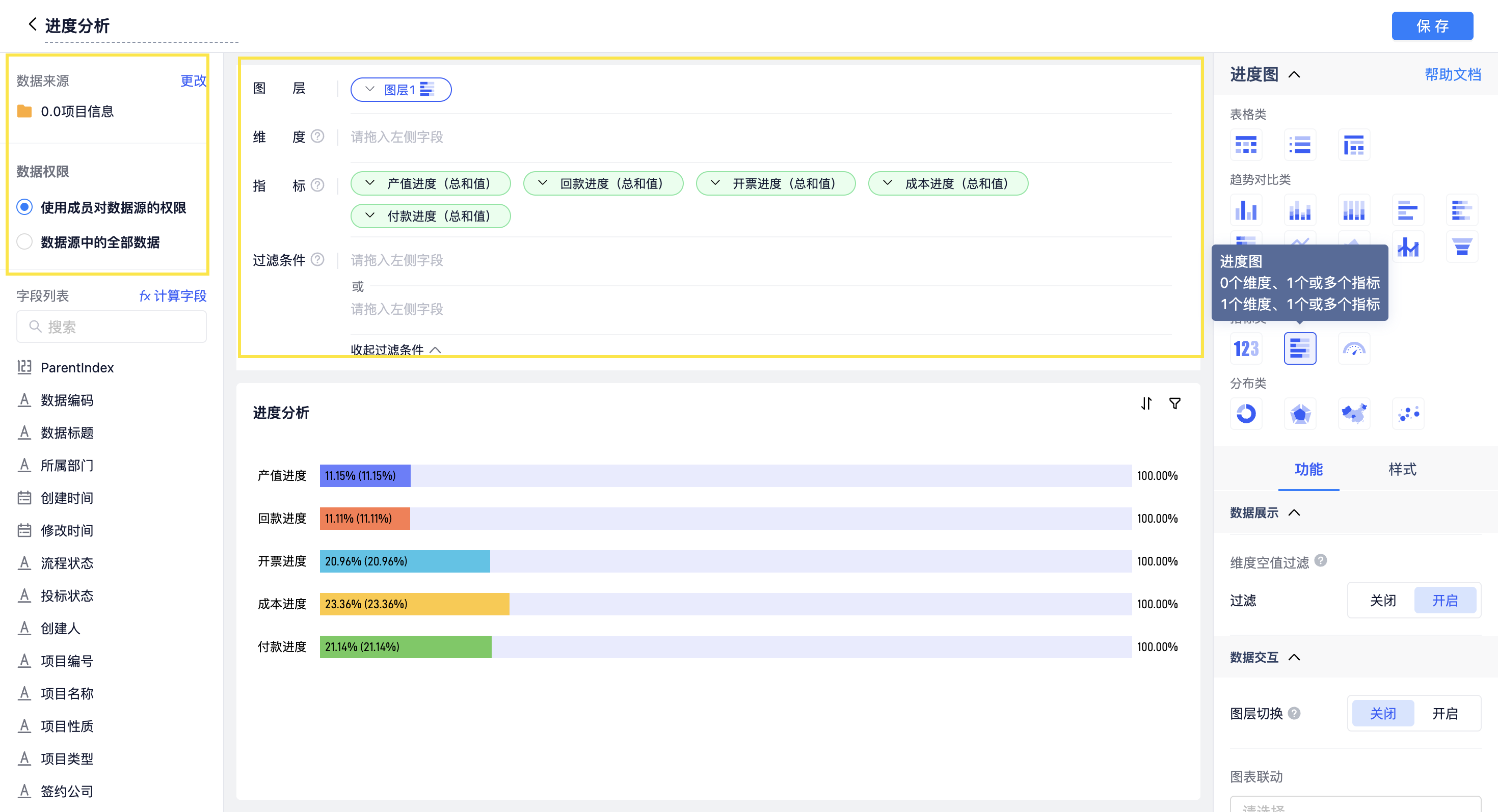

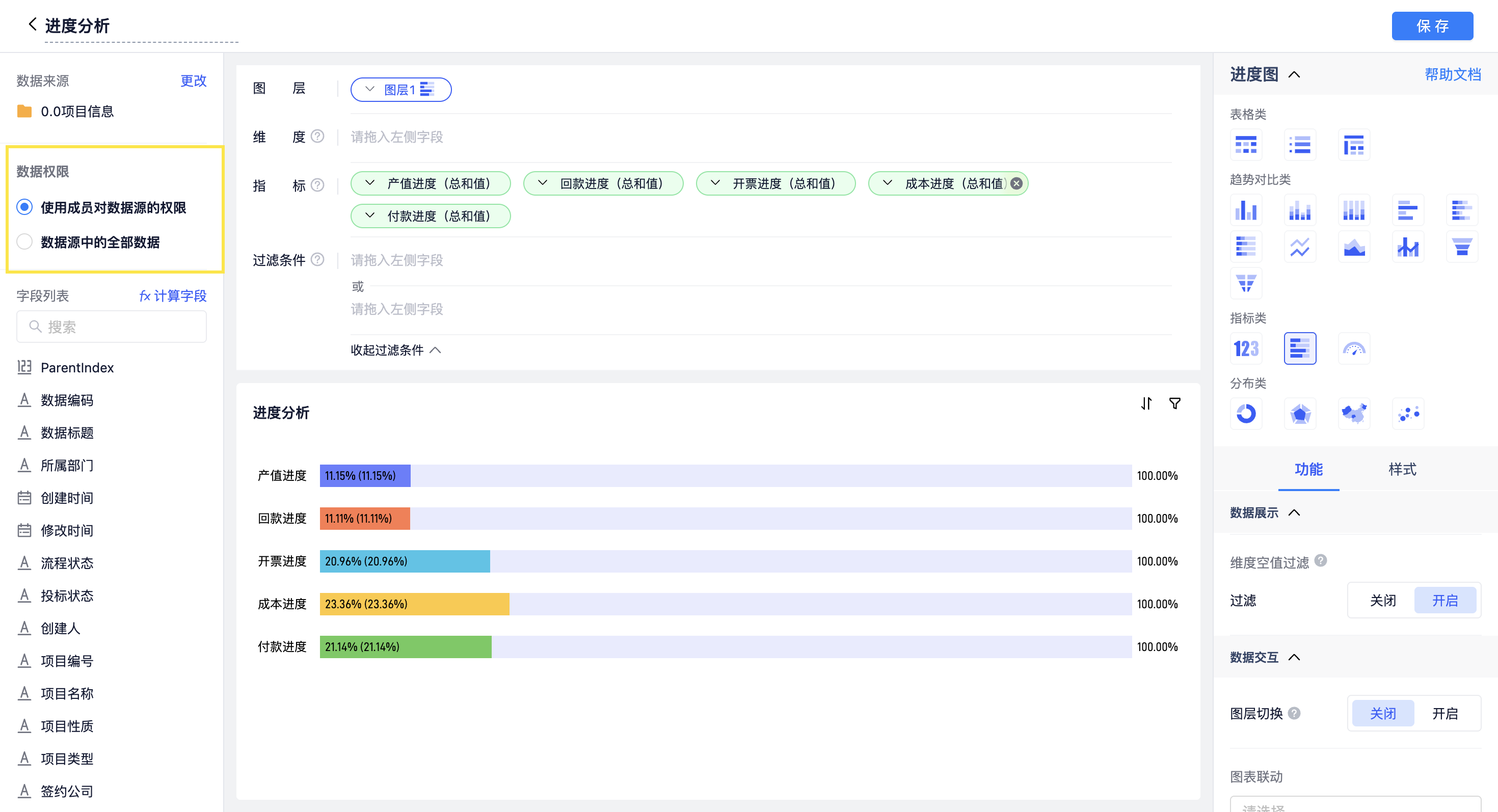

设置说明

• 图表：选择 进度图。

- 数据来源：选择 项目信息。 - 数据权限：选择 使用成员对数据源的权限，成员仅可查看其权限范围内的数据。 - 图层：默认选择 进度图。 - 维度：为空。 - 指标：选择 产值进度、回款进度、开票进度、成本进度、付款进度，汇总方式设置为 汇总值。 - 过滤条件：未设置过滤规则。

功能详情

图表选择

进度图

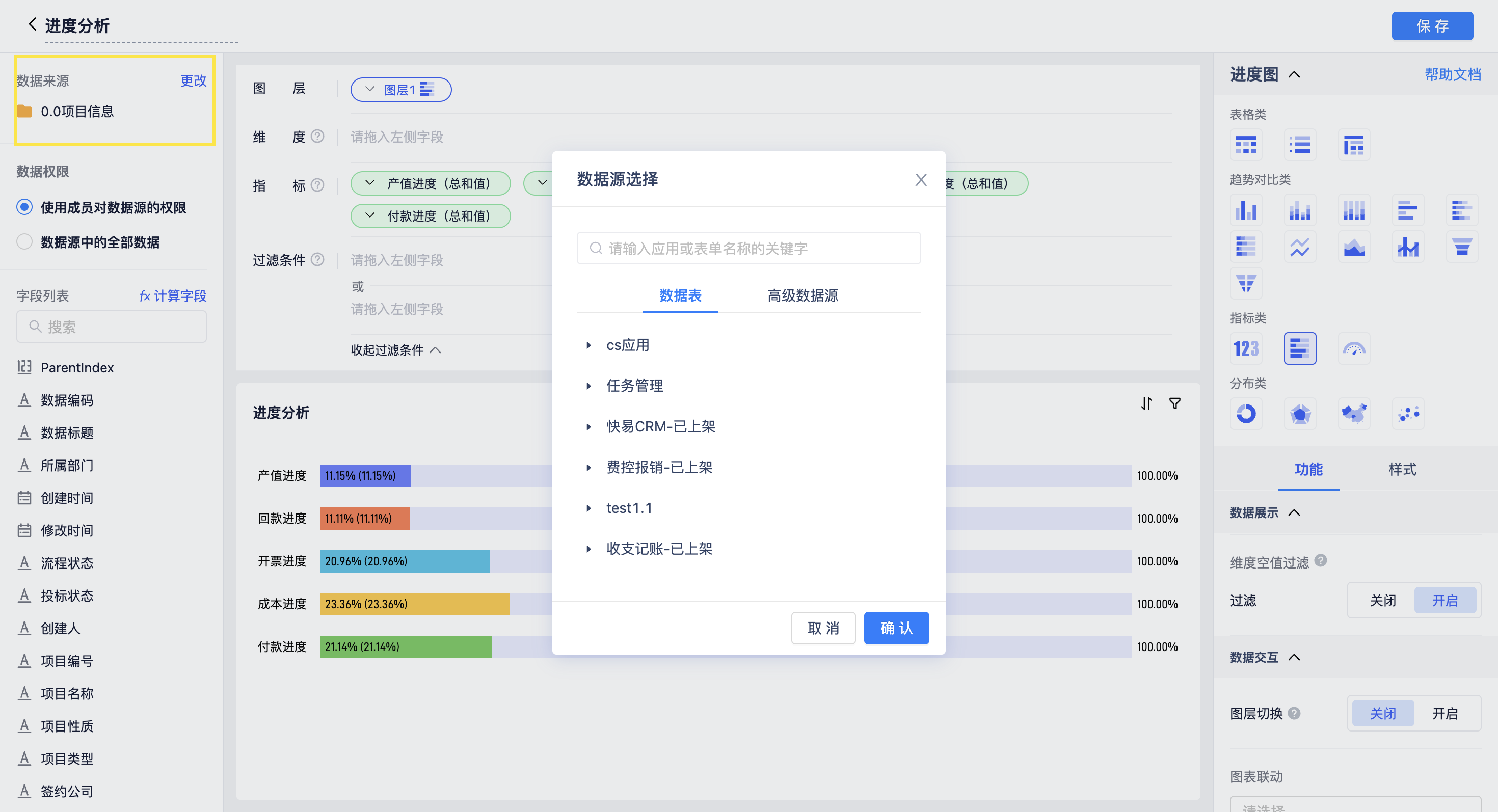

数据来源

可视化展现的数据对象，支持 数据表单 或 高级数据源。

数据权限

控制成员查看数据的范围： - 使用成员对数据源的权限：图表仅统计该成员拥有权限的数据 - 数据源中的全部数据：图表统计数据源全部记录

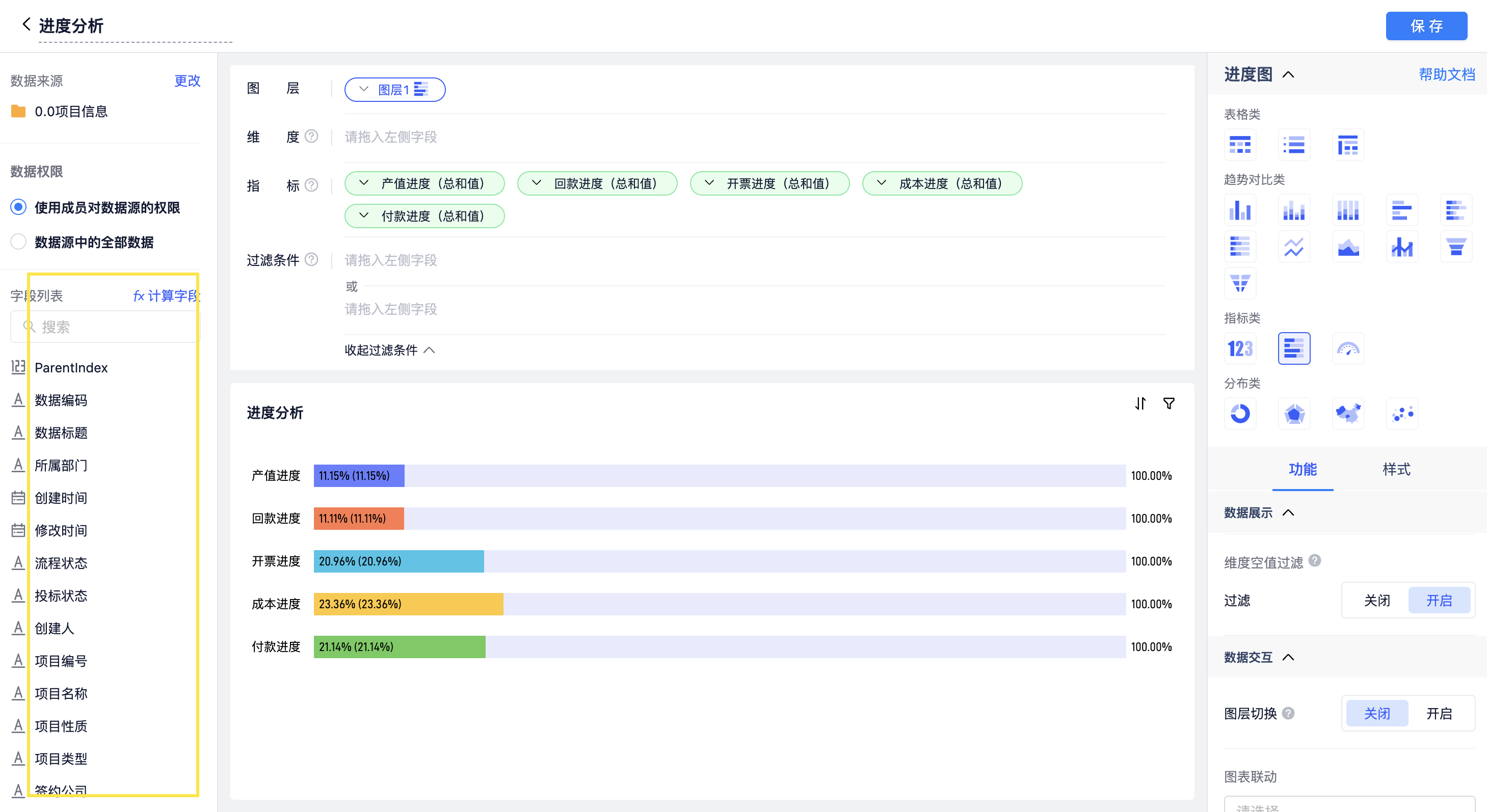

字段列表

可将 字段列表 中字段拖拽至 维度、指标： - 字段列表：包含数据来源表的全部字段 - 计算字段：通过对现有字段二次计算生成新字段

图层

支持为单个图表设置多个图层。点击图层特定区域可下钻数据查看更细粒度分析。

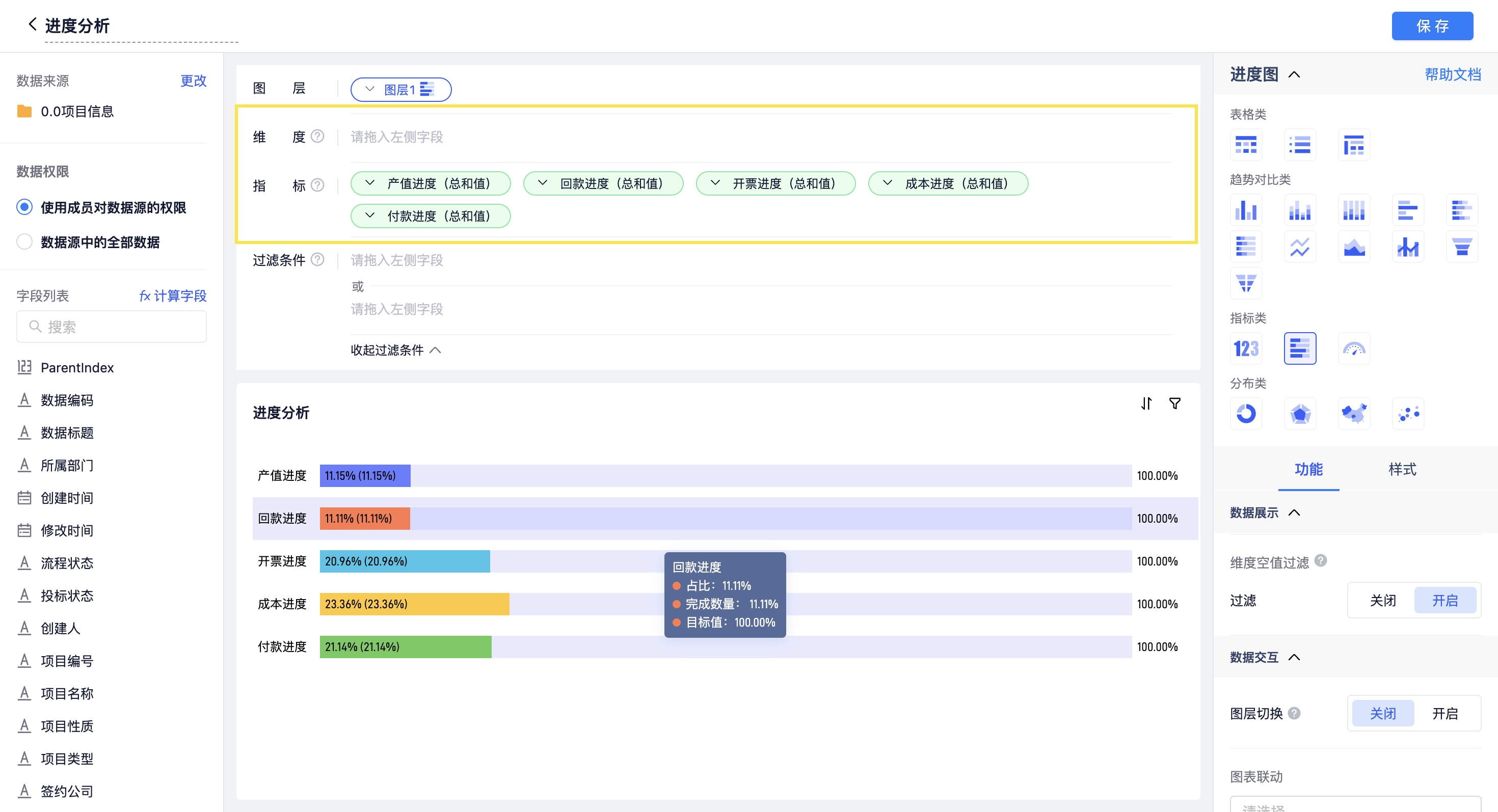

维度与指标

• 维度：数据分析的角度。例如：以 项目阶段 为维度，将 项目编号 作为指标统计数量。
• 指标：需统计的数据，按维度分组汇总：
  • 汇总方式：根据字段类型自动选择计算方式
  • 数值格式设置：支持千分位、百分比、小数位数等格式
  • 结果筛选器：仅展示符合条件的结果

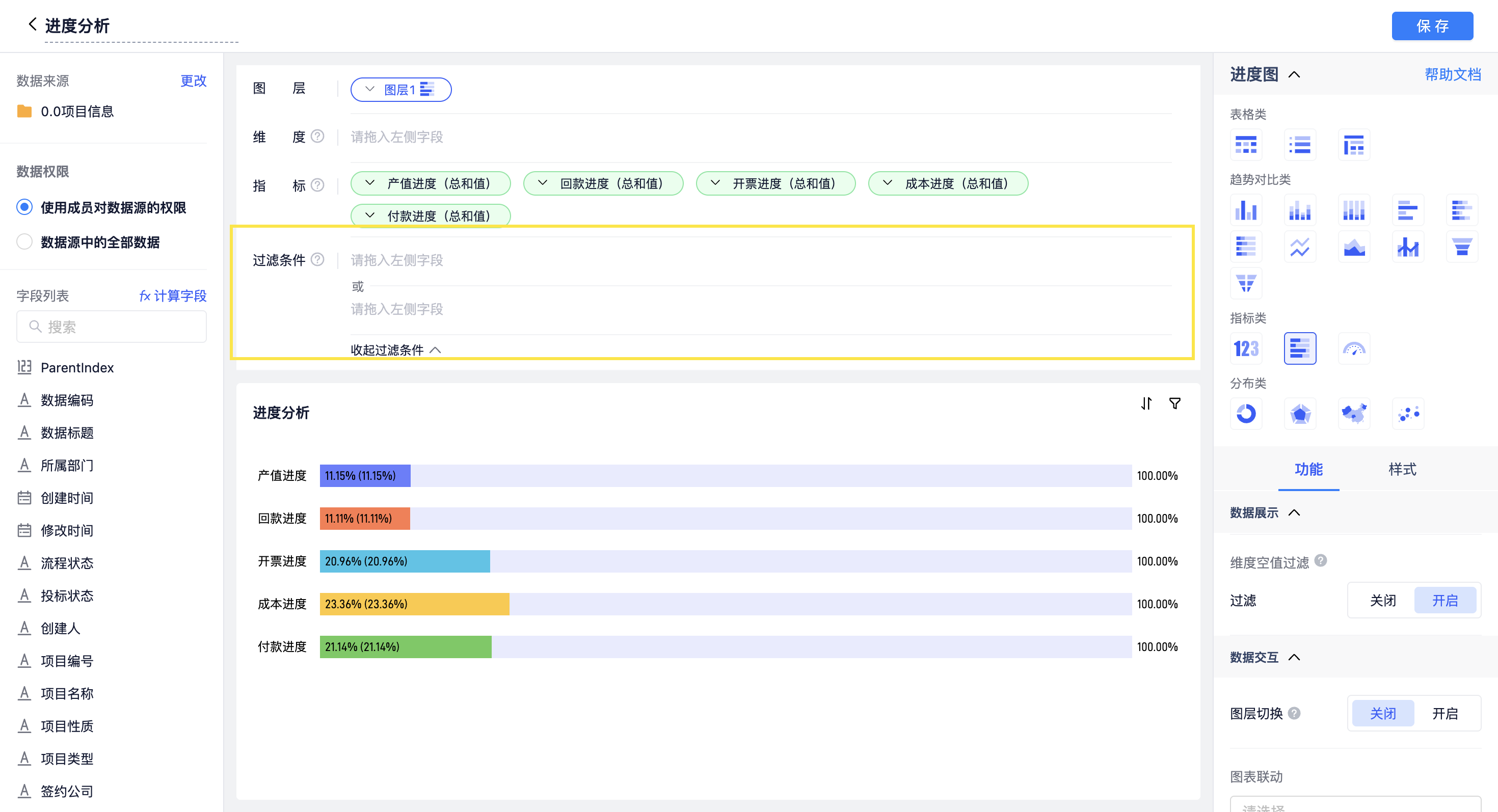

过滤条件

设置后仅展示满足条件的数据，最多支持 20 个字段。

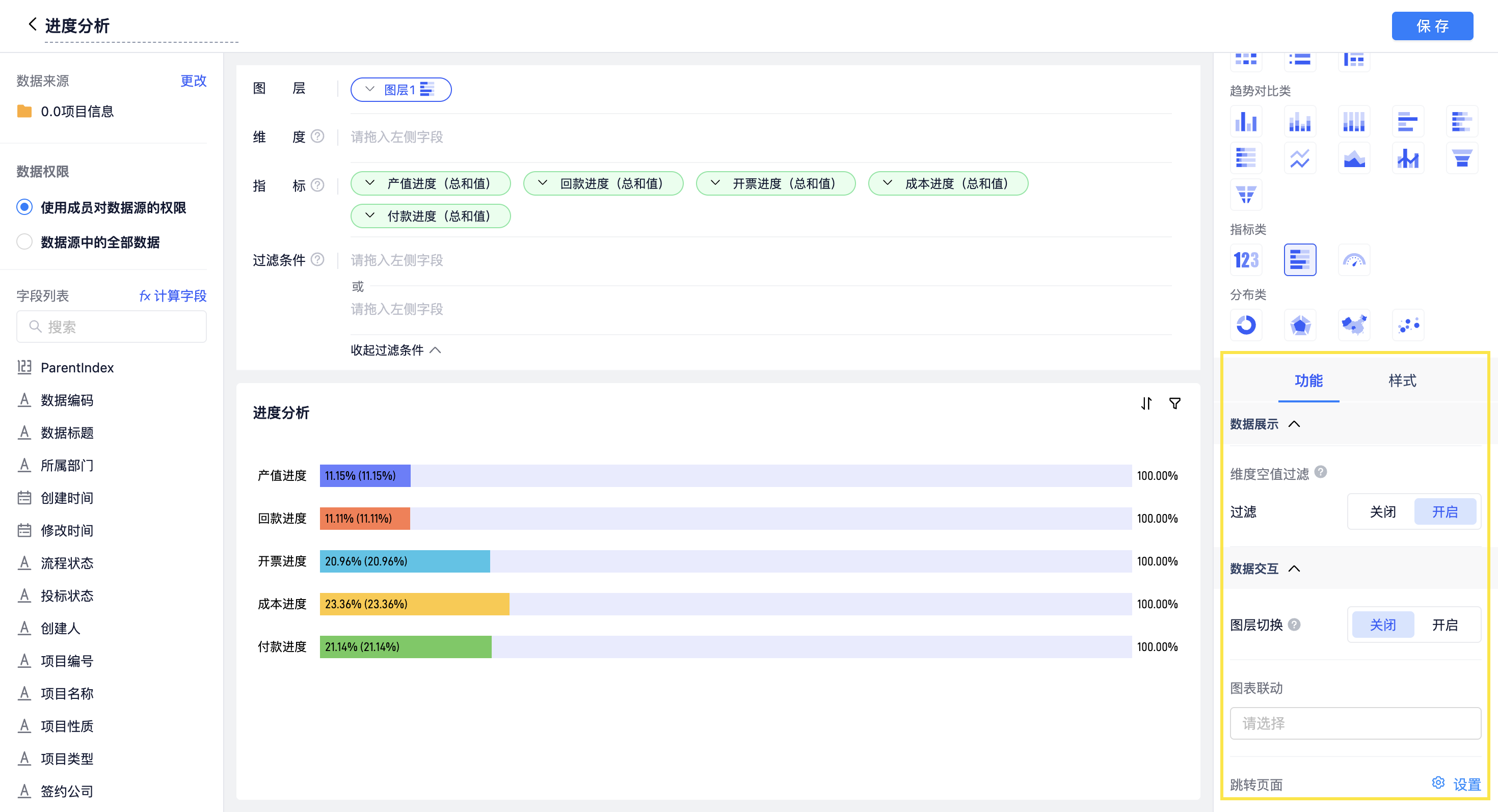

功能

• 维度空值过滤：默认过滤维度值为空的记录
• 图层切换：开启时，直接点击下方相应的图层，可完整展示下一图层的内容
• 图表联动：点击一个图表的数据时，数据来源 相同的其他图表会同步响应数据变化

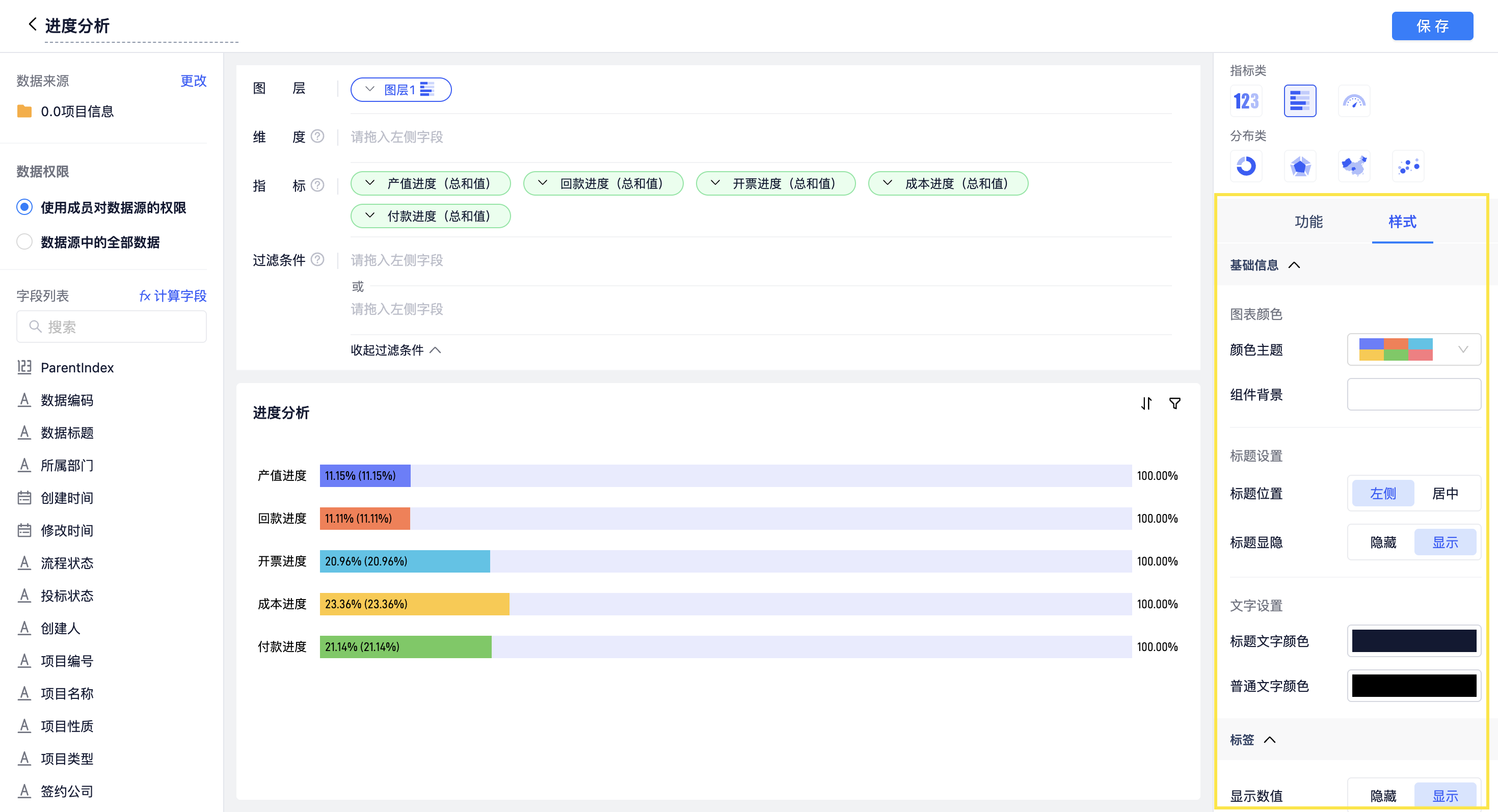

样式

支持自定义颜色、标题、文字、图例等。

注意事项

• 图表联动：支持数据钻取及联动，可参考 柱状图。
• 进度图 维度及指标说明：

维度	指标
0 个维度	1 个指标
0 个维度	多个指标
1 个维度	1 个指标
1 个维度	多个指标
