条形图

简介

功能介绍

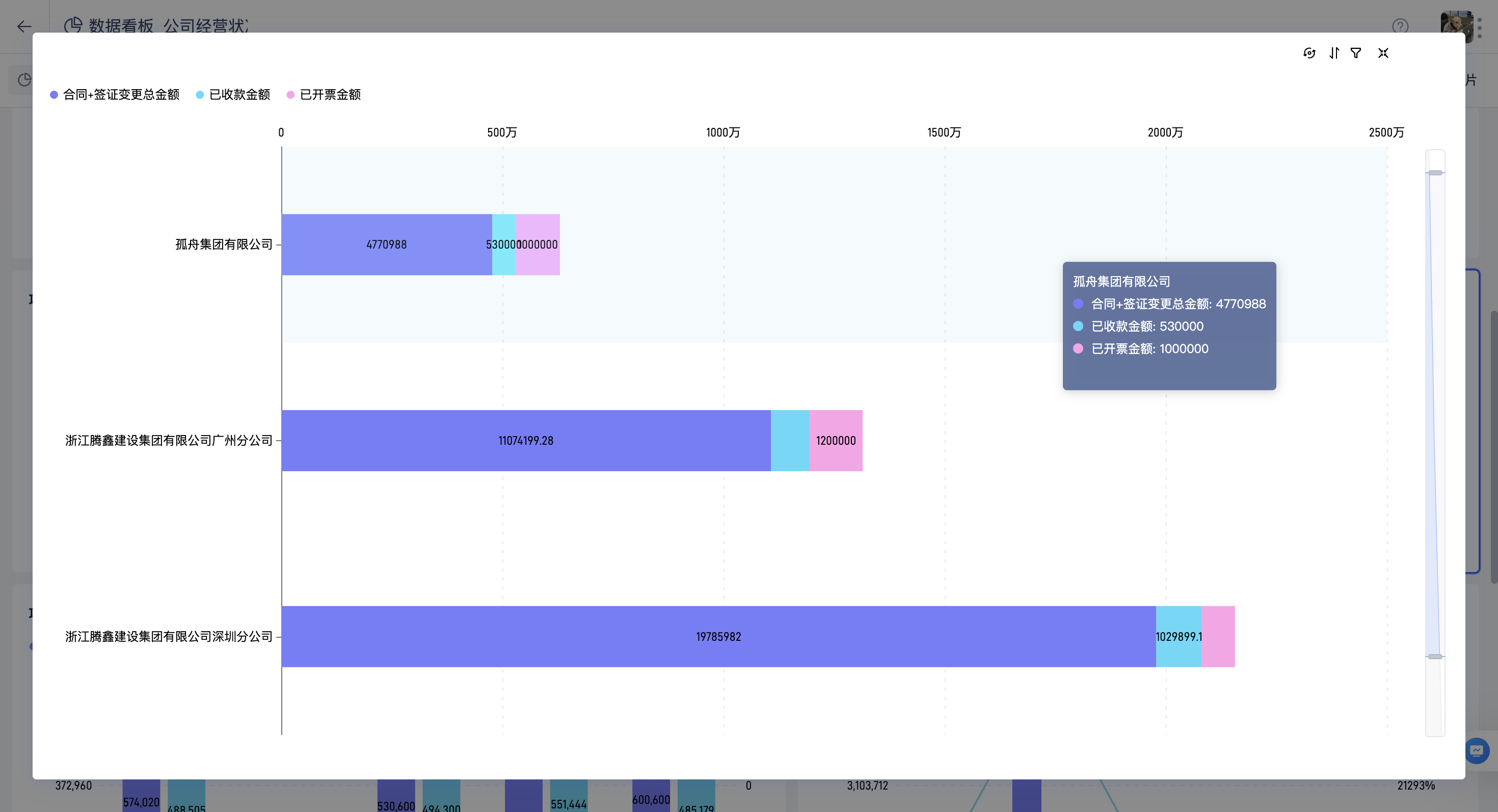

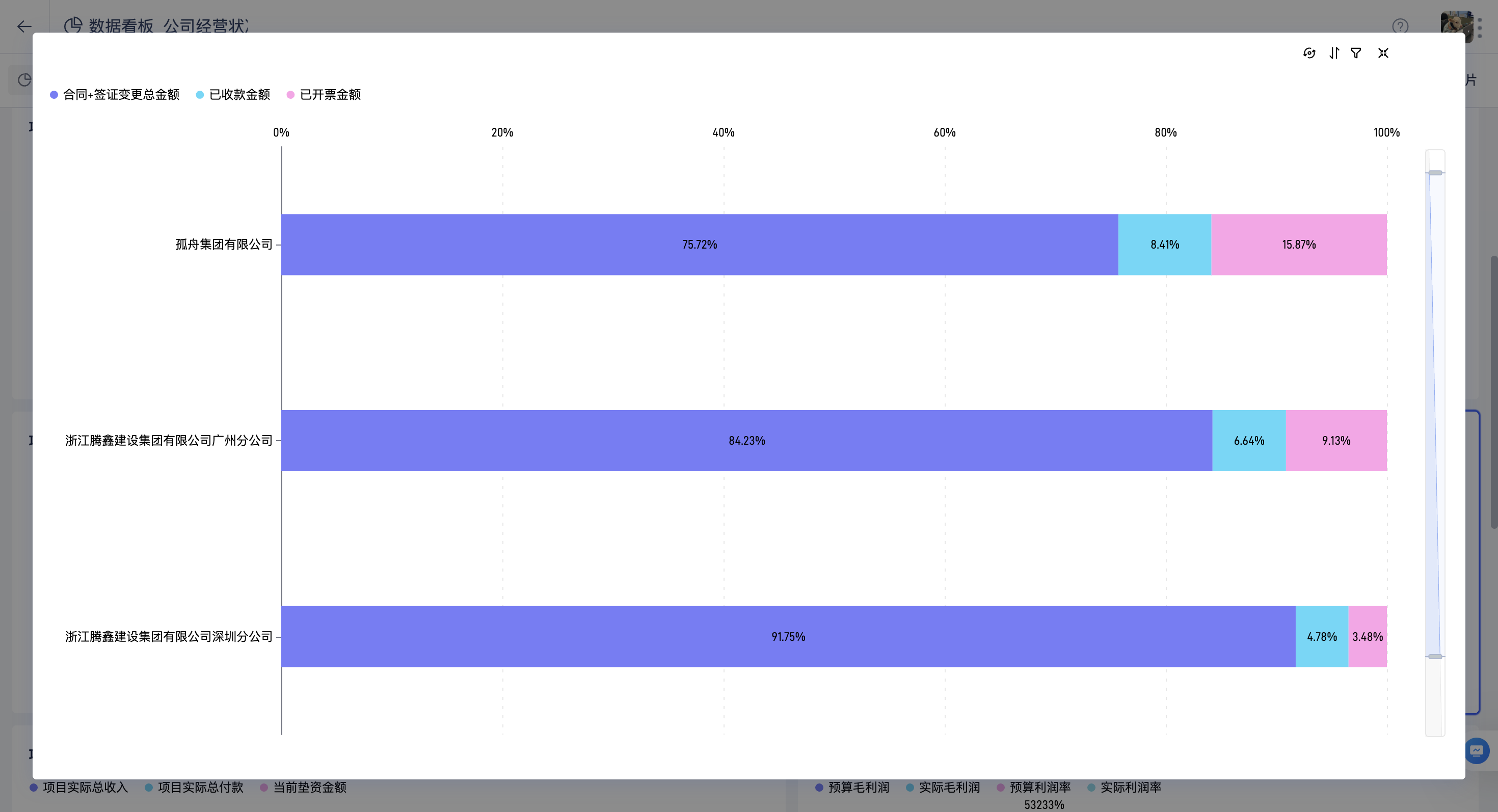

可将 条形图 看作 柱形图 顺时针旋转 90 度形成，堆叠条形图、百分比堆叠条形图 为条形图的不同展示形式。

使用场景

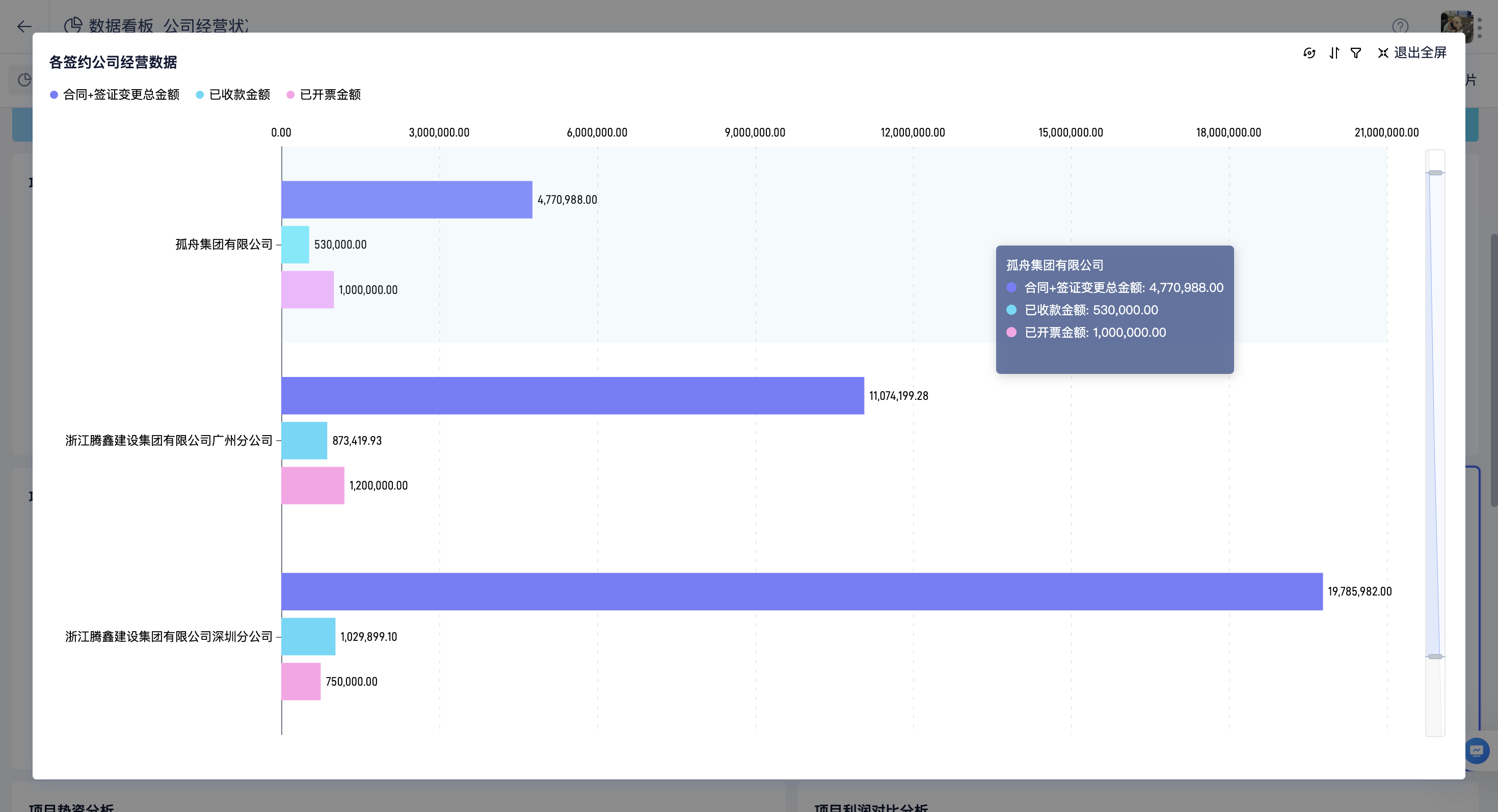

条形图 易于比较各组数据之间的差别及走势。例如：按公司维度查看经营数据。

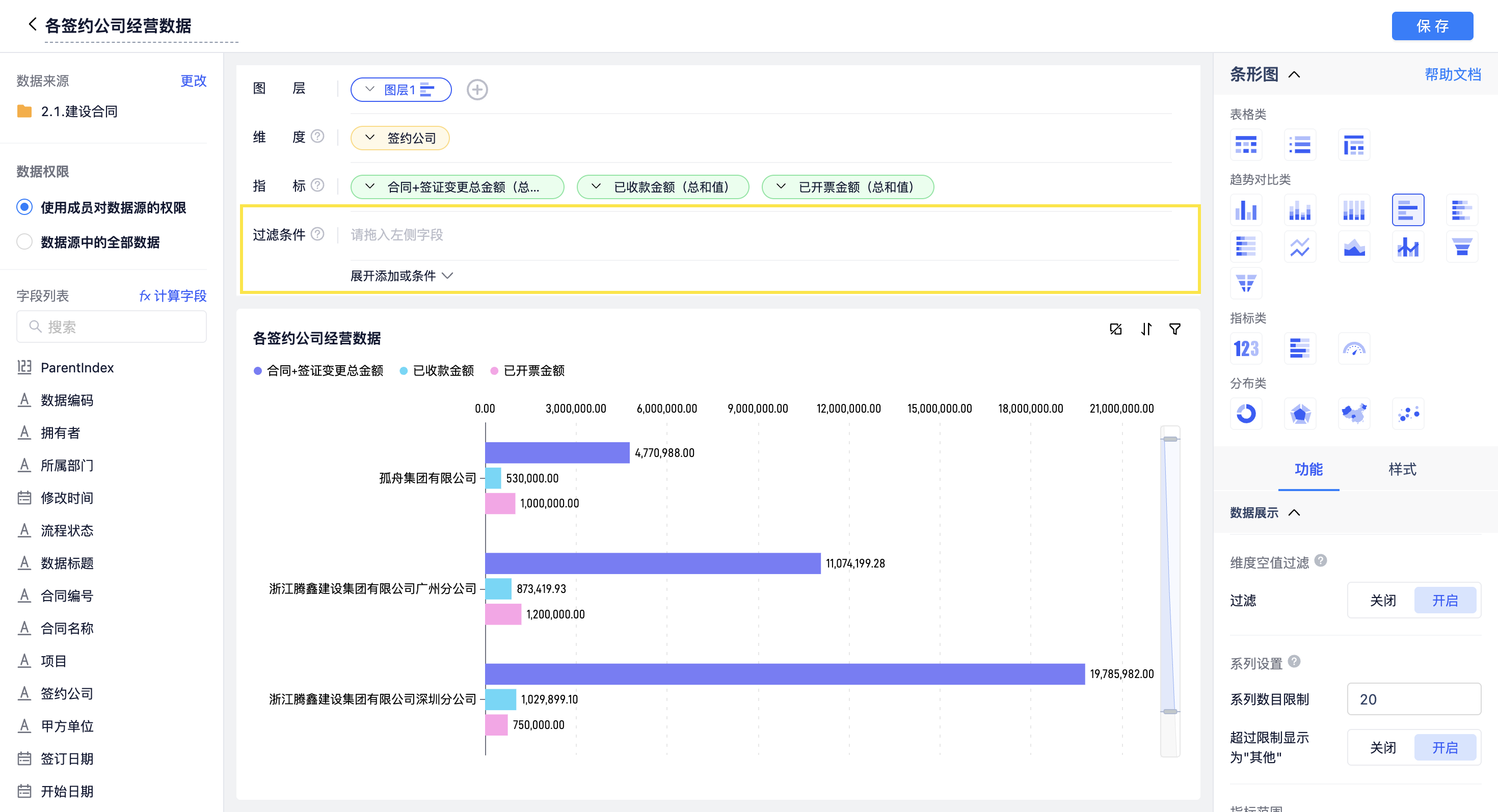

设置说明

• 图表：选择 条形图

• 数据来源：选择 建设合同。
• 数据权限：选择 使用成员对数据源的权限，成员仅可查看其所属公司的数据。
• 图层：默认选择 条形图。
• 维度：选择 签约公司。
• 指标：选择 合同+签证变更总金额、已收款金额、已开票金额，汇总方式均设置为 总和值。
• 过滤条件：未设置过滤规则。


功能详情

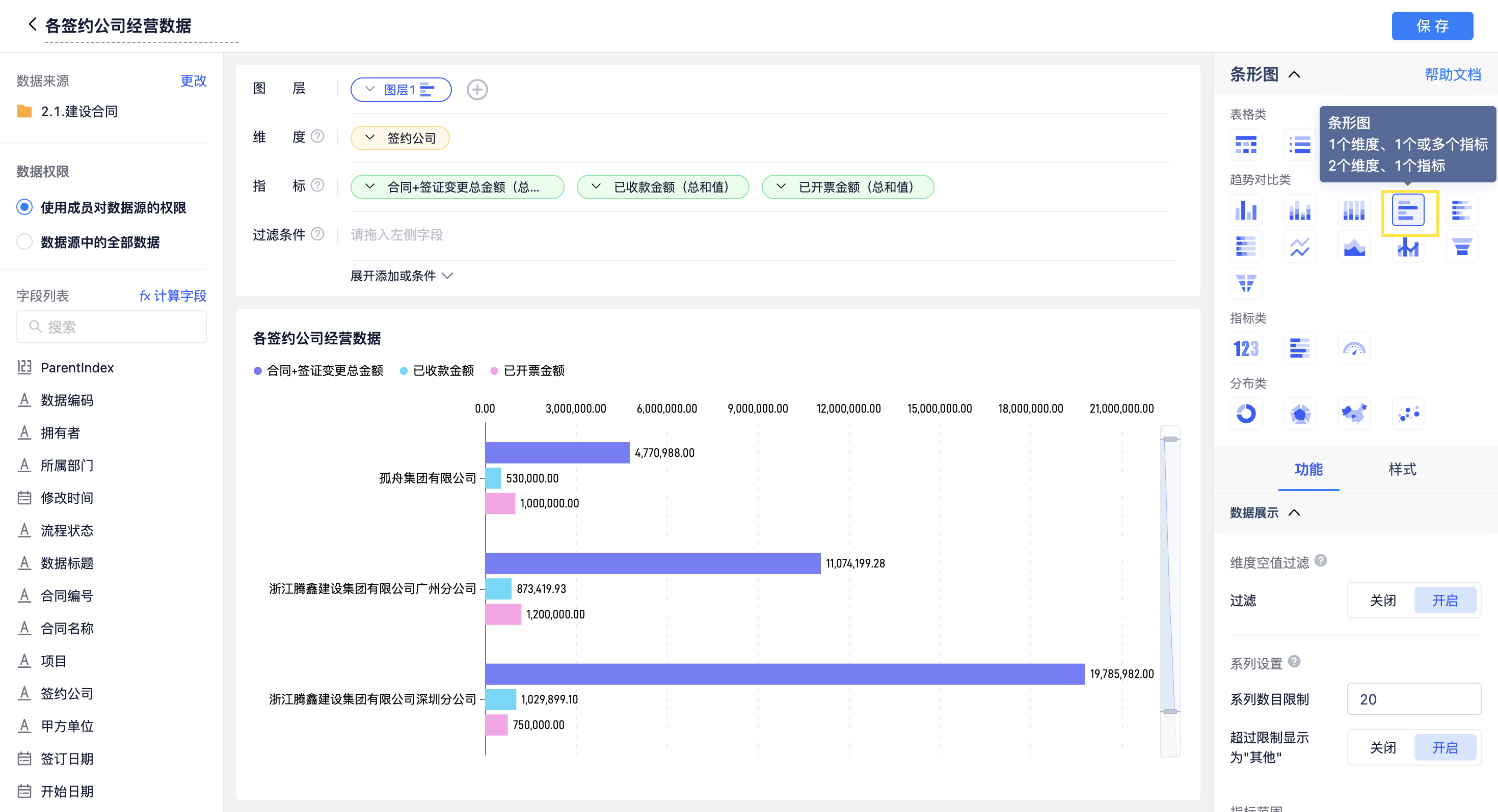

图表选择

选择 条形图。

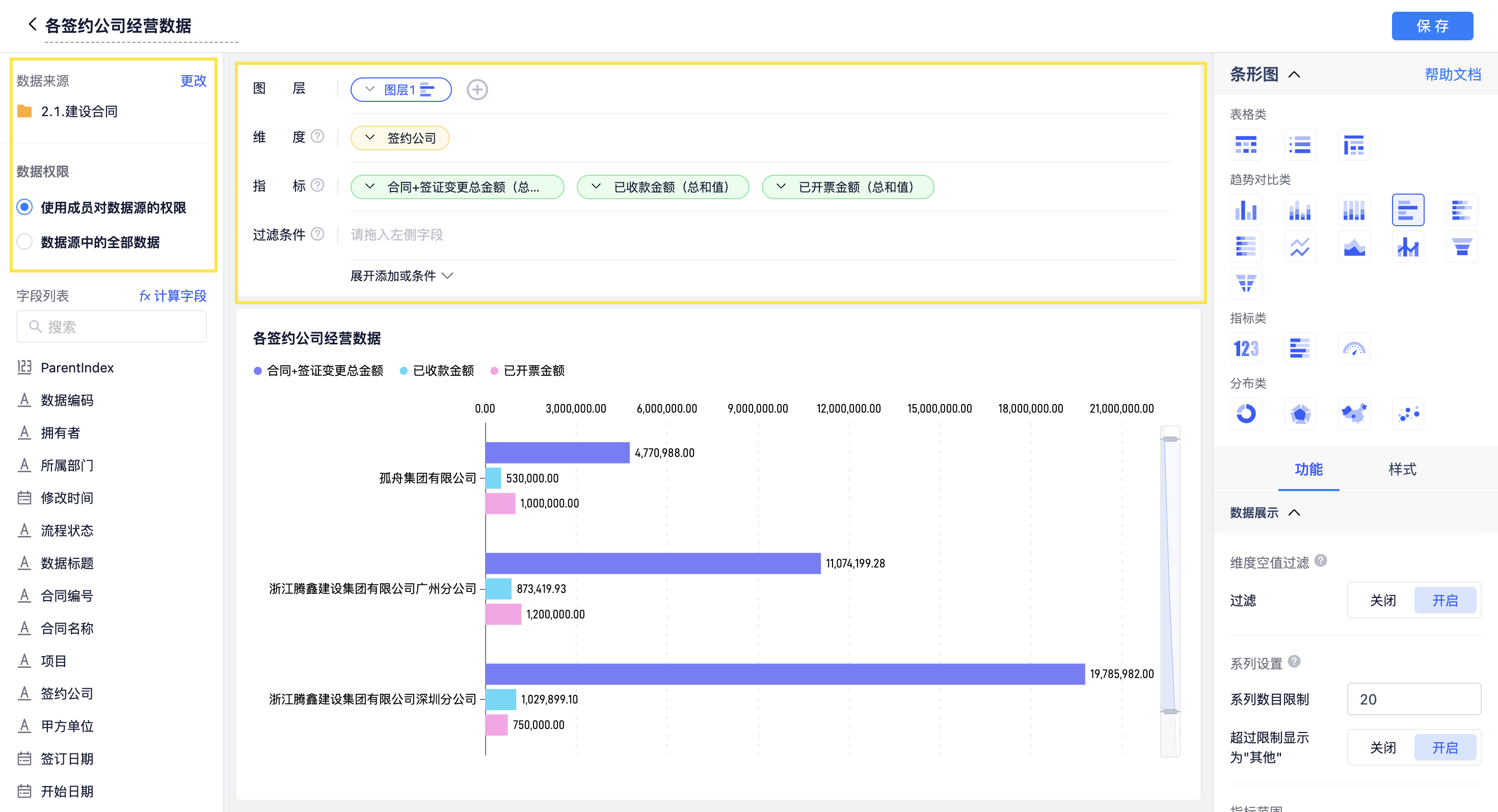

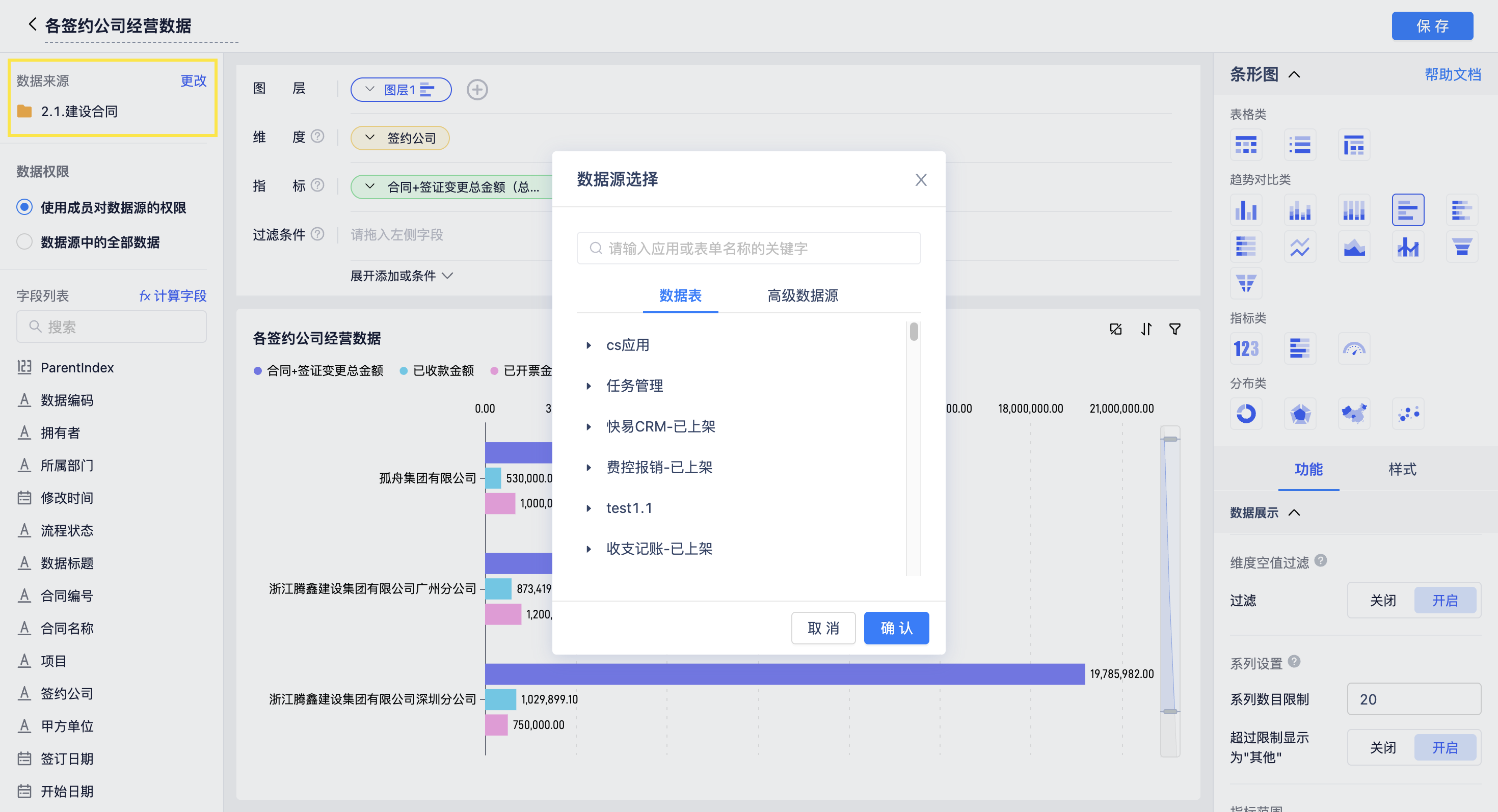

数据来源

可视化展现的数据对象，支持 数据表单 或 高级数据源。

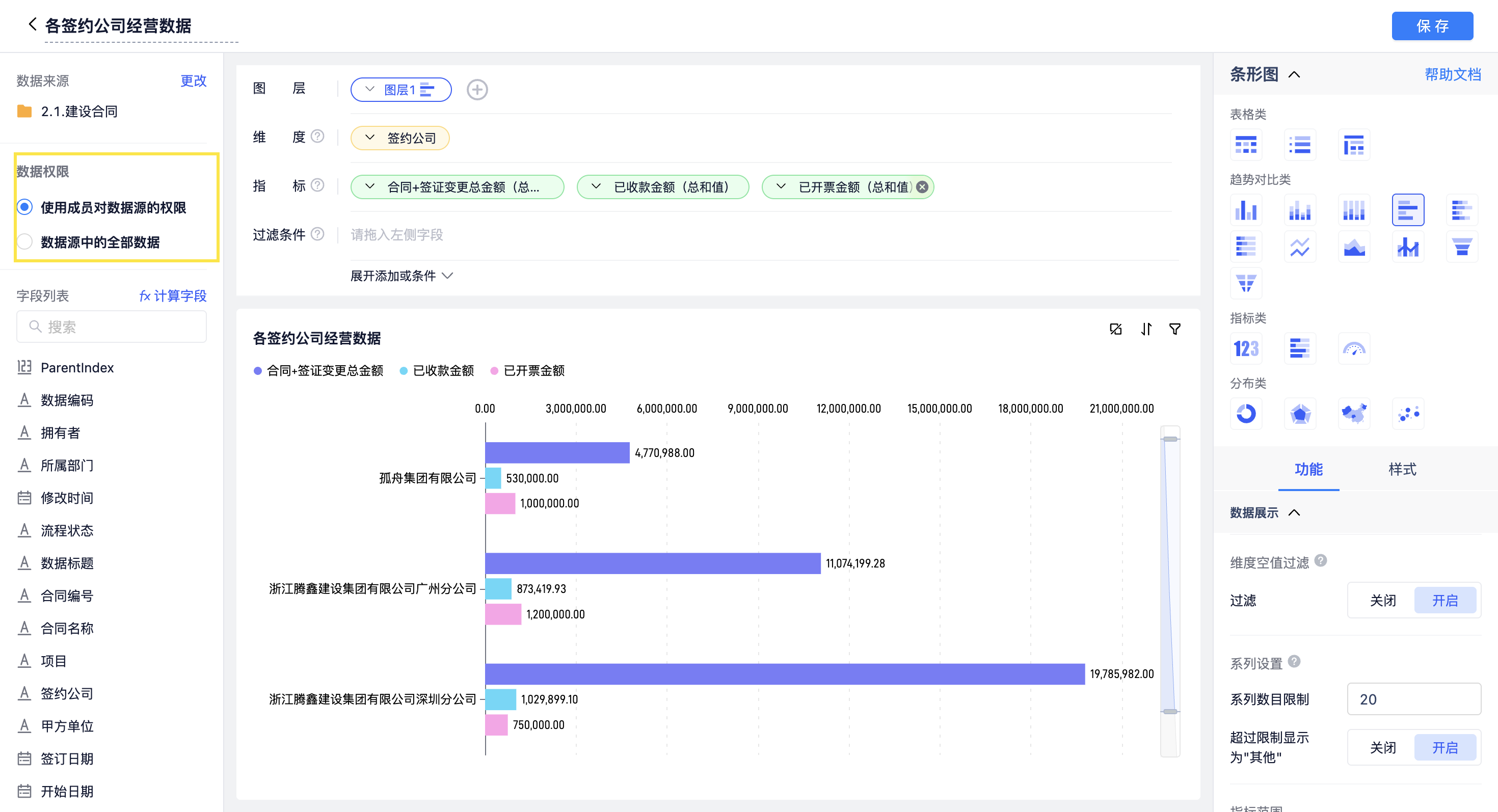

数据权限

控制成员查看数据的范围： * 使用成员对数据源的权限：图表仅统计该成员拥有权限的数据。 * 数据源中的全部数据：图表统计数据源全部记录。

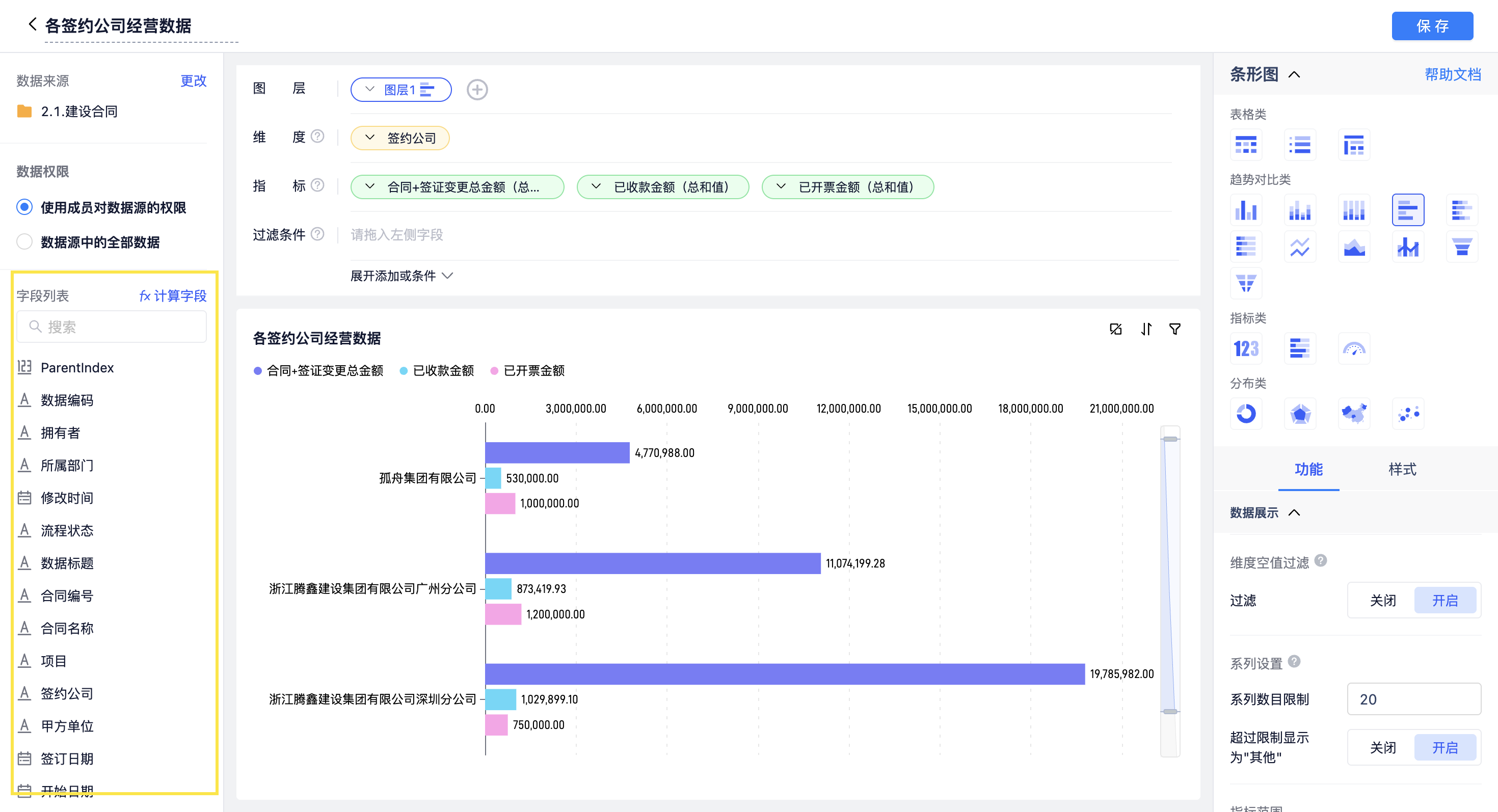

字段列表

可将 字段列表 中字段拖拽至 维度、指标： * 字段列表：包含数据来源表的全部字段。 * 计算字段：通过对现有字段二次计算生成新字段。

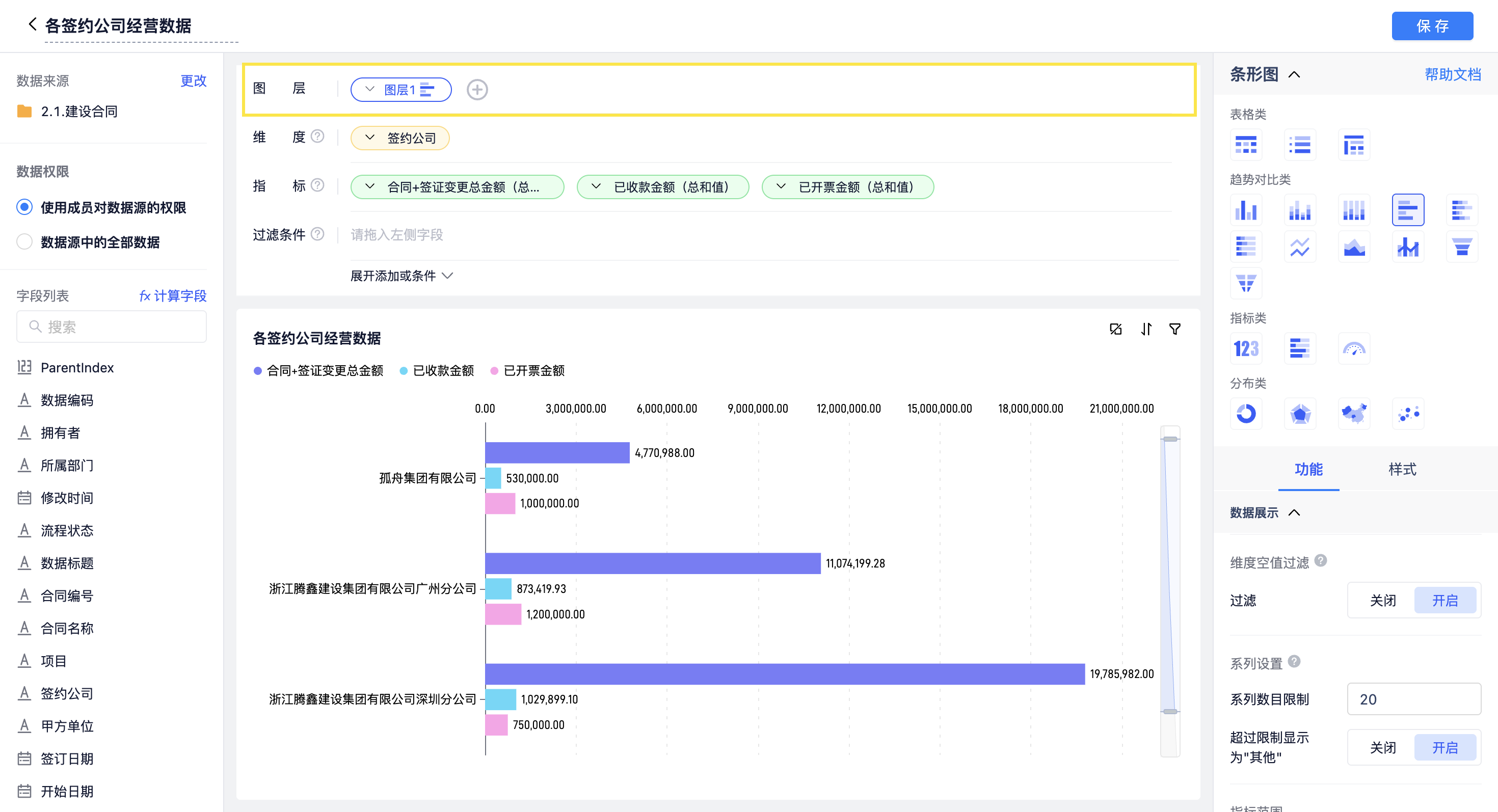

图层

支持为单个图表设置多个图层。点击图层特定区域可下钻数据查看更细粒度分析（明细表、地图、指标图 不支持此功能）。

维度和指标

• 维度：数据分析的角度。例如：以 项目地址 为维度，将 项目编号 作为指标统计数量。
• 指标：需统计的数据，按维度分组汇总：
  • 汇总方式：根据字段类型自动选择计算方式。
  • 数值格式设置：支持千分位、百分比、小数位数等格式。
  • 结果筛选器：仅展示符合条件的结果。


过滤条件

设置后仅展示满足条件的数据，最多支持 20 个字段。

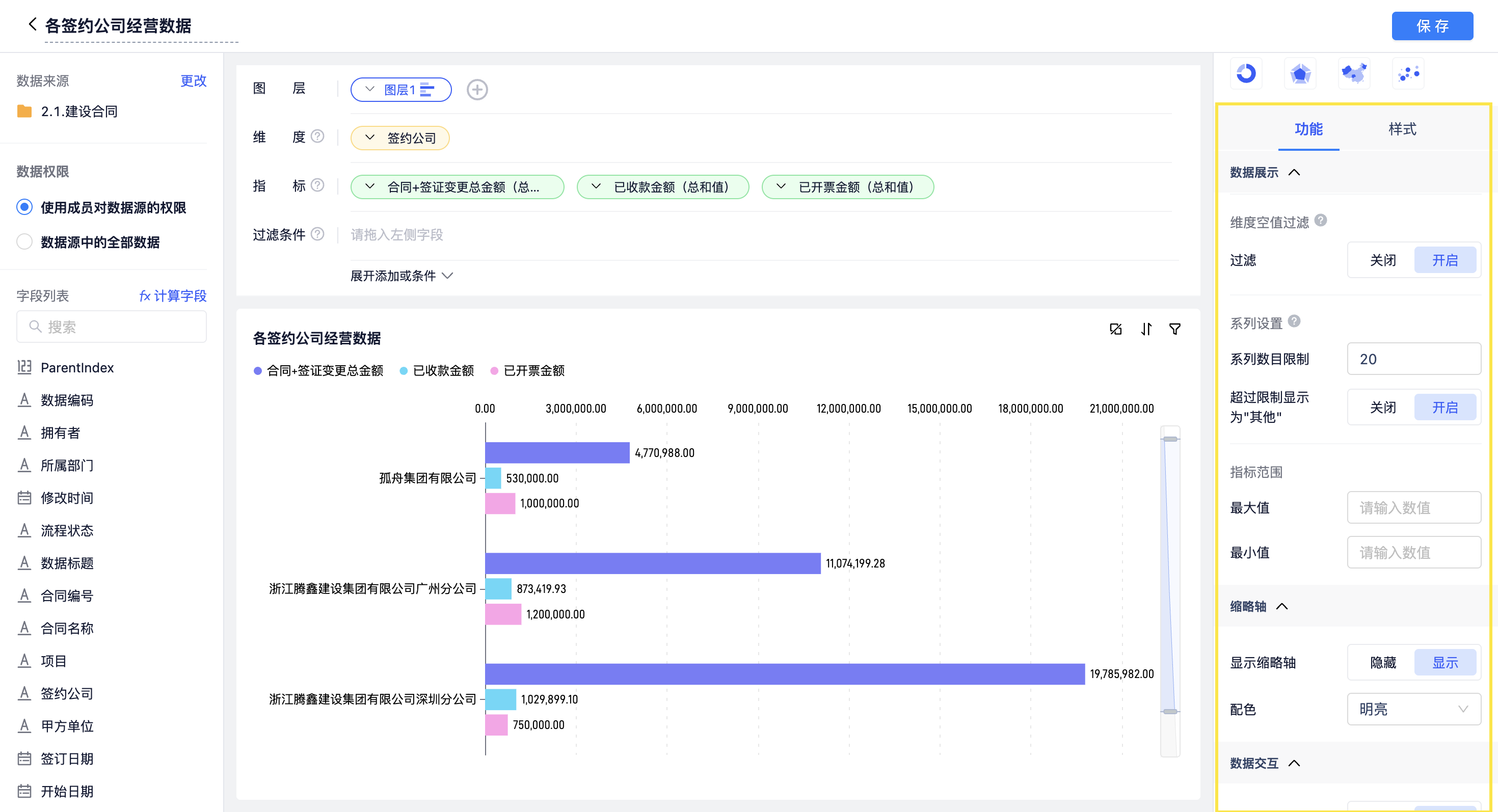

功能

• 维度空值过滤：默认过滤维度值为空的记录。
• 系列数据限制：限制维度值最大显示数量，超出部分归为 其他。
• 指标范围：设置坐标 Y 轴的最大最小值，超出范围不显示。
• 缩略轴：默认开启，用于调整坐标 X 轴范围，配色默认为 明亮。
• 图层切换：开启时，直接点击下方相应的图层，可完整展示下一图层的内容。
• 图表联动：图表联动发生在 2 个及以上图表组件中，点击一个图表的数据时，数据来源 相同的其他图表会响应变化。

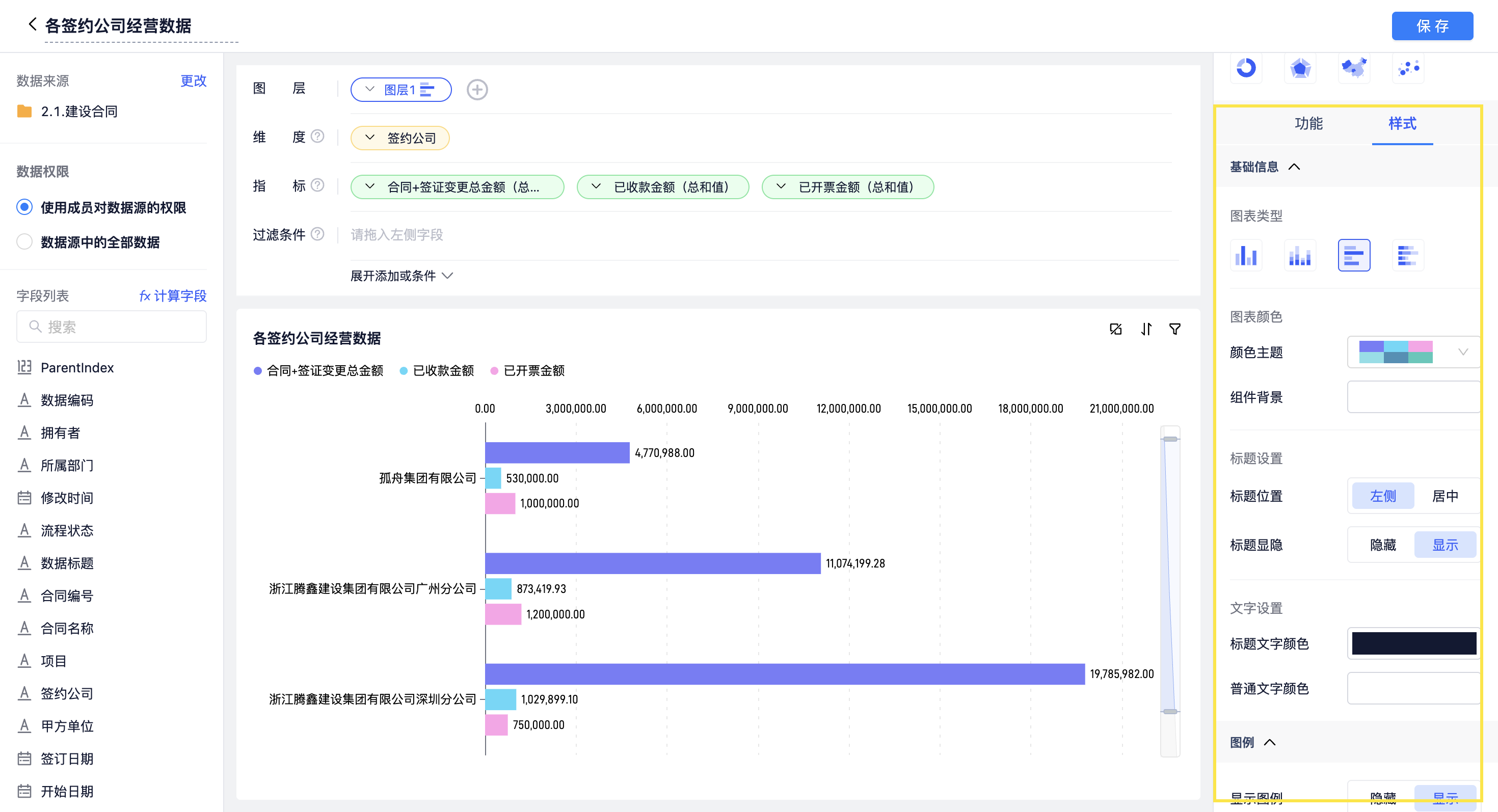

样式

支持切换图表类型，自定义颜色、标题、文字、图例、坐标轴等。

注意事项

• 图表联动：条形图支持数据钻取及联动，具体操作可参考柱状图的联动说明。
• 条形图维度及指标说明：

维度	指标	图例展示说明
1 个维度	1 个指标	用 1 个图例代表 1 个指标，即各柱形颜色相同
1 个维度	多个指标	用多个不同颜色的图例展示不同指标，图例颜色与各指标一一对应
2 个维度	1 个指标	用多个不同颜色的图例展示第二个维度下的内容，图例颜色与第二维度下的维度内容一一对应
